在CAD制图工作中，快捷键命令是提升绘图效率的核心工具，熟练掌握常用快捷键能显著减少鼠标操作，加快绘图流程，以下从基础操作、绘图命令、编辑命令、视图控制、尺寸标注及高级功能六个维度，详细解析CAD快捷键命令的应用，并结合表格归纳常用命令,帮助用户系统化掌握。

基础操作快捷键

基础操作是绘图的前提，包括文件管理、命令输入及对象选择等，文件相关快捷键中，Ctrl+N用于新建文件，Ctrl+O打开已有文件，Ctrl+S保存文件，Ctrl+Shift+S另存为，Ctrl+Q退出程序，这些组合键覆盖了文件从创建到退出的完整流程，命令输入方面，ESC可取消当前命令或退出选择状态，Enter确认命令输入或执行当前操作，Space（空格键）功能与Enter基本一致，常用于连续执行同类命令，对象选择时，Ctrl+A全选所有对象，Ctrl+1打开特性面板（可修改对象属性），Ctrl+Shift+C带基点复制（需先选择基点），Ctrl+Shift+V粘贴为块（保留原始对象）。

绘图命令快捷键

绘图命令是创建图形的基础，CAD将常用绘图命令简化为单字母或组合键，便于快速调用，直线类命令中，L（Line）用于绘制直线，输入L后指定起点和终点即可；XL（Xline）绘制构造线（无限长直线），常作辅助线；PL（Pline）绘制多段线，可设置线宽、圆弧等属性，适合绘制连续变化的线条，圆形类命令中，C（Circle）绘制圆形，需指定圆心和半径；A（Arc）绘制圆弧，支持多种定义方式（如三点、圆心起点等）；DO（Donut）绘制圆环，可设置内径和外径，其他基础绘图命令包括：REC（Rectangle）矩形，POL（Polygon）正多边形（输入边数后指定中心点），EL（Ellipse）椭圆，SPL（Spline）样条曲线（绘制不规则曲线）。

编辑命令快捷键

编辑命令用于修改已有图形，是提升绘图精度的关键，修改类命令中，E（Erase）删除对象，选择目标后按Enter确认；M（Move）移动对象，指定基点和位移点即可；RO（Rotate）旋转对象，需输入旋转角度（可正负值）；SC（Scale）缩放对象，输入比例因子（如2放大两倍，0.5缩小一半），复制类命令包括：CO或CP（Copy）复制对象，可连续复制多个；O（Offset）偏移对象，用于生成平行线条（如墙体、道路）；AR（Array）阵列对象，支持矩形阵列（行数、列数）和环形阵列（项目数、角度），修剪与延伸类命令中，TR（Trim）修剪对象（需先选择剪切边界），EX（Extend）延伸对象（需先选择边界对象）；BR（Break）打断对象（选择两点切断线段）；F（Fillet）圆角（输入半径后选择两对象）；CHA（Chamfer）倒角（设置距离后选择两对象）。

视图控制快捷键

视图控制帮助用户调整图形显示状态，便于观察和操作，缩放类命令中，Z（Zoom）为核心命令，配合不同参数实现功能：Z+空格（或Z+E）显示全部图形，Z+P返回上一视图，Z+D动态缩放（拖动鼠标调整范围），Z+W窗口缩放（框选区域放大），Z+空格+空格实时缩放（滚动鼠标滚轮），平移类命令中，P（Pan）或Ctrl+Shift+P用于平移视图，按住鼠标左键拖动即可移动图形，其他视图命令：V（View）管理命名视图（保存常用视图便于切换），RE（Regen）重生成视图（刷新显示，解决图形异常），SH（Shademode）切换着色模式（如线框、消隐、真实感）。

尺寸标注快捷键

尺寸标注是工程制图的重要环节，CAD提供专门的标注命令，基础标注命令中，DLI（Dimlinear）线性标注（标注水平或垂直尺寸），DAL（Dimaligned）对齐标注（标注倾斜对象的尺寸），DRA（Dimradius）半径标注（标注圆或圆弧半径），DDI（Dimdiameter）直径标注（标注圆或圆弧直径），DAN（Dimangular）角度标注（标注两线夹角），其他标注命令：DJO（Dimjogged）折弯标注（标注大半径圆弧），LE（Leader）引线标注（添加文字说明），TED（Dimedit）编辑标注文字（修改文字位置或内容），D（Dimstyle）标注样式管理器（设置标注样式，如箭头、文字高度）。

高级功能快捷键

高级功能适用于复杂绘图场景，提升绘图效率，块与属性相关命令：B（Block）创建块（选择对象后定义基点），I（Insert）插入块（调用已定义的块），ATT（Attdef）定义属性（为块添加文字信息，如编号、名称），图层管理命令：LA（Layer）图层特性管理器（创建、删除图层，设置颜色、线型），VP（Viewport）视口（布局空间中创建视口，控制视图显示），LAYISO（Layer Isolate）隔离图层（仅显示选定图层对象），其他高级命令：DI（Dist）测量两点距离，AA（Area）计算封闭区域面积，LO（Layout）切换布局空间（用于打印排版），Ctrl+3打开工具选项板（调用常用图块、图案填充）。

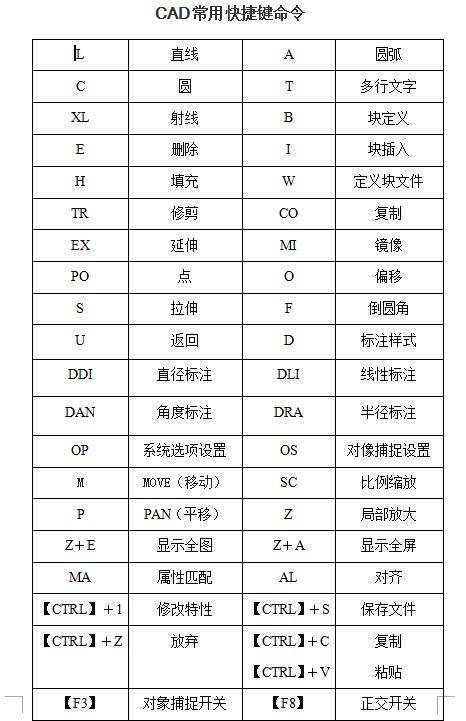

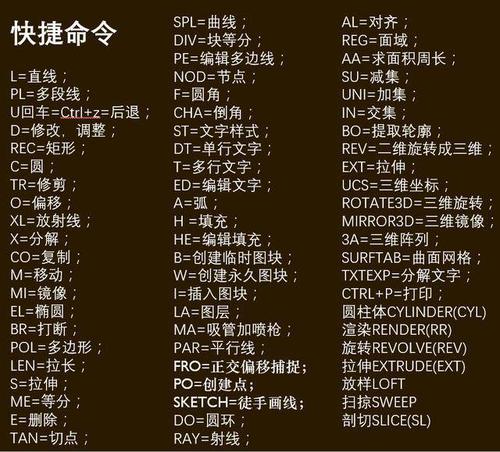

常用CAD快捷键命令表

相关问答FAQs

Q1：如何快速找到遗忘的快捷键？
A1：CAD提供命令别名查询功能，可通过以下方式操作：① 在命令行输入ALIASES，打开 acad.pgp 文件（记录了所有快捷键与命令的对应关系），直接查找或修改；② 使用COMMANDLINE命令打开命令行窗口，输入加命令名（如? LINE），显示命令说明及别名；③ 通过CAD选项面板：输入OP→“配置”→“自定义”→“编辑自定义文件”→“程序参数（acad.pgp）”，查看或编辑快捷键。

Q2：如何自定义快捷键以适应个人绘图习惯？
A2：CAD允许用户自定义快捷键，步骤如下：① 输入OP打开选项面板，切换到“配置”选项卡；② 点击“自定义”→“编辑自定义文件”→“程序参数（acad.pgp）”；③ 在acad.pgp文件末尾添加自定义别名，格式为“快捷键, 命令全称”（如`JZ, JION，将JZ定义为合并命令快捷键）；④ 保存文件后重启CAD，自定义快捷键即可生效，需注意避免与系统默认快捷键冲突，建议使用不常用的字母或组合键（如Ctrl+字母`）。
