在CAD室内设计中,熟练掌握常用命令是提升绘图效率与设计精度的核心基础，CAD（计算机辅助设计）作为室内设计行业的主流工具，其强大的绘图、编辑和标注功能贯穿方案构思、施工图绘制到效果呈现的全流程，以下从基础绘图、图形编辑、尺寸标注、图层管理、文字表格、块与外部参照、三维建模及输出打印八大维度，详细解析室内设计高频使用的命令及其应用场景，并辅以操作要点说明，帮助设计师系统化掌握CAD操作逻辑。
基础绘图命令：构建设计框架的基石
基础绘图命令是绘制室内平面图、立面图等二维图纸的起点，主要包括直线（L）、多段线（PL）、矩形（REC）、圆（C）、圆弧（A）等。
- 直线（L）：用于绘制墙体轮廓、家具边缘等线性元素，可通过输入坐标或鼠标定位端点，配合“正交（F8）”锁定水平/垂直方向，确保线条规整。
- 多段线（PL）：可绘制连续的直线与圆弧组合，适用于创建带宽度的墙体（如设置多段线宽度为240mm模拟240墙）、复杂家具轮廓（如L型沙发），其整体性便于后续编辑。
- 矩形（REC）：快速生成标准户型框架、门窗洞口、矩形家具（如床、餐桌），通过指定角点或输入长宽尺寸（如“REC→@3600,2400”绘制3.6m×2.4m房间）。
- 圆（C）：用于绘制圆形家具（如圆桌、吊灯）或装饰元素，结合“对象捕捉（F3）”可精确定位圆心。
- 圆弧（A）：常用于绘制弧形门、飘窗或拱形结构，需注意起点、圆心、端点的顺序，或通过“起点、端点、半径”模式灵活调整弧度。
图形编辑命令：优化设计细节的关键
编辑命令是对基础图形的调整与深化,确保图纸准确性与美观度，核心命令包括偏移（O）、修剪（TR）、延伸（EX）、镜像（MI）、阵列（AR）、倒角（CHA）等。
- 偏移（O）：通过指定距离复制平行图形，是绘制墙体（如将轴线偏移120、240形成墙体内外轮廓）、窗台线、踢脚线的高效工具，偏移距离需根据设计规范输入（如窗台宽度120mm）。
- 修剪（TR）：以其他对象为边界剪切多余部分，用于开门窗洞口、修剪家具交叉线条，操作时先选择边界对象，再点击需修剪的线条，配合“栏选（F）”可批量修剪。
- 延伸（EX）：将线条延伸至指定边界，常用于修正未闭合的墙体轮廓或延长家具边缘至对齐线。
- 镜像（MI）：对称复制图形，适用于绘制对称空间（如对称布局的卧室）、对称家具（如成对的柜子），需选择镜像线（通常为中轴线或对称轴），并保留源对象。
- 阵列（AR）：包括矩形阵列（“AR→R”）和环形阵列（“AR→PO”），用于批量复制均匀分布的元素，如地砖铺装（矩形阵列设置行数、列数及间距）、吊顶灯具（环形阵列围绕中心点分布）。
- 倒角（CHA）与圆角（F）：前者用于两直线间倒直角（如墙角处理，设置距离为0可快速修剪相交线），后者用于圆角连接（如家具圆角，设置半径值如50mm），可统一修改半径实现风格统一。
尺寸标注命令：传递设计信息的语言
尺寸标注是施工图的核心,需清晰表达空间尺寸、构件位置，常用命令包括线性标注（DLI）、对齐标注（DAL）、连续标注（DCO）、半径标注（DRA）、角度标注（DAN）等。
- 线性标注（DLI）：标注水平或垂直方向的尺寸，如房间开间、进深，需指定尺寸界线原点（捕捉端点）和尺寸线位置。
- 对齐标注（DAL）：标注倾斜方向的尺寸，如斜墙、楼梯踏步的长度，自动适应对象角度。
- 连续标注（DCO）：基于已有标注进行首尾相连的连续标注，适用于快速标注墙体轴线尺寸或门窗定位尺寸，操作前需先选择基准标注。
- 半径标注（DRA）与直径标注（DDI）：分别标注圆弧或圆的半径与直径，如家具圆角、灯具尺寸，可设置标注文字样式（如前缀“R”表示半径）。
- 标注样式（D）：统一标注的外观（如箭头样式、文字高度、尺寸线偏移），室内设计中通常设置“建筑标注”样式，文字高度设为2.5-3mm，箭头选用“建筑标记”，确保符合制图规范。
图层管理命令：分类控制图纸要素
图层是CAD中管理复杂图形的核心工具,通过将不同类型元素（如墙体、家具、标注）分配至不同图层，可实现显示、隐藏、冻结及统一修改。
- 图层（LA）：打开图层特性管理器，新建图层并命名（如“墙体”“门窗”“家具”“标注”），设置颜色（如墙体用白色、家具用绿色）、线型（如轴线用CENTER线型）、线宽（如粗实线0.3mm用于可见轮廓）。
- 图层状态管理：通过“图层状态管理器”保存图层配置（如“平面图”“立面图”），在不同图纸间快速切换；利用“冻结（图层不可见且不参与运算）”“锁定（图层可见但不可编辑）”功能，专注编辑当前图层内容。
文字与表格命令：补充说明设计内容
- 多行文字（T）：用于添加设计说明、材料标注（如“地面铺防滑地砖”），支持设置字体（如“宋体”“仿宋”）、字高（3-5mm）、段落格式，适合大段文字输入。
- 单行文字（DT）：快速输入简短标注（如门窗编号“M1”“C1”），每行文字独立，便于单独修改位置。
- 表格（TABLE）：创建材料表、门窗表等，设置表格样式（如标题行文字高度4mm、数据行3mm），可直接输入文字或从Excel粘贴数据，提高施工图信息整理效率。
块与外部参照命令：提升绘图效率的利器

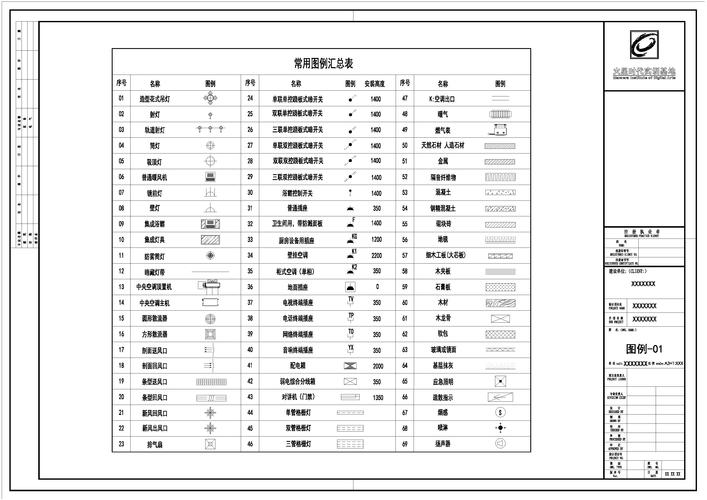

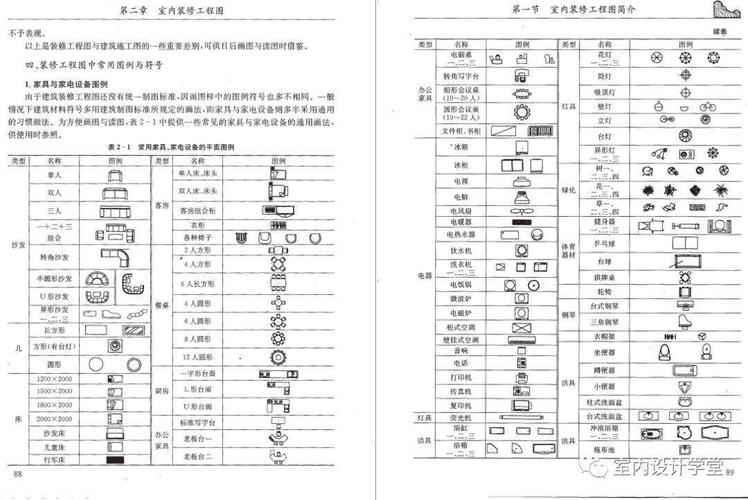

- 创建块（B）：将常用图形（如家具、洁具、图框）定义为块，插入时统一调用（如“B→输入块名→选择对象→指定基点”），避免重复绘制。
- 插入块（I）：在图纸中调用已定义的块，可调整缩放比例（如插入1:100比例的家具块）和旋转角度，实现快速布局。
- 外部参照（XR）：将其他图纸（如平面图、立面图）作为参照插入当前文件，修改源文件时参照文件自动更新，用于绘制多专业协同图纸（如平面图参照结构图墙体）。
三维建模命令：辅助空间构思的可视化工具
虽然室内设计以二维施工图为主,但三维建模可辅助空间理解，常用命令包括拉伸（EXT）、旋转（REV）、布尔运算（并集UNI、差集SU、交集IN）等。
- 拉伸（EXT）：将二维图形（如矩形、多段线）拉伸为三维实体，高度设为层高（如2800mm），用于创建墙体、房间模型。
- 视图（V）：切换三维视图（如西南等轴测图、俯视图），配合“视觉样式（VS）”选择“真实感”或“线框”模式，观察模型效果。
- 材质（MAT）：为模型表面赋予材质（如木地板、乳胶漆），通过渲染（RR）生成逼真效果图，辅助设计方案汇报。
输出打印命令：实现图纸交付的最后一环
- 打印（PLOT）：设置打印参数（如选择打印机、图纸尺寸A3/A4、打印比例1:100），检查打印范围（窗口选择需打印区域），确保图纸清晰完整。
- 页面设置（PAGESETUP）：保存页面配置（如“A3-1:100”），避免重复设置，提高批量打印效率。
室内设计CAD常用命令速查表
| 类别 | 常用命令 | 功能说明 | 操作要点示例 |
|---|---|---|---|
| 基础绘图 | L（直线） | 绘制线性元素 | L→正交打开→指定端点 |
| REC（矩形） | 绘制矩形框架/家具 | REC→@3600,2400（3.6m×2.4m房间） | |
| 图形编辑 | O（偏移） | 复制平行图形 | O→120（偏移120mm绘制120墙） |
| TR（修剪） | 剪切多余线条 | TR→选择边界→点击需修剪对象 | |
| 尺寸标注 | DLI（线性标注） | 标注水平/垂直尺寸 | DLI→捕捉端点→放置尺寸线 |
| D（标注样式） | 统一标注外观 | D→新建“建筑标注”→设置文字高度3mm | |
| 图层管理 | LA（图层） | 创建/管理图层 | LA→新建“墙体”→设置颜色白色、线宽0.3mm |
| 块与外部参照 | B（创建块） | 定义可复用图形 | B→命名“沙发”→选择对象→指定插入基点 |
| 三维建模 | EXT（拉伸） | 二维转三维实体 | EXT→选择矩形→高度2800（层高） |
| 输出打印 | PLOT（打印） | 设置打印参数并输出 | PLOT→选择A3图纸→比例1:100→预览打印 |
相关问答FAQs
Q1：在CAD中如何快速绘制带宽度的墙体，并确保门窗洞口尺寸准确？
A：绘制墙体时，使用“多段线（PL）”命令，设置起点宽度与端点宽度均为墙厚（如240mm），沿轴线绘制闭合墙体；绘制门窗洞口时，先用“直线（L）”或“矩形（REC）”在墙体上绘制洞口轮廓，再使用“修剪（TR）”命令，以洞口轮廓为边界剪切墙体，最后通过“线性标注（DLI）”标注洞口尺寸，确保定位准确。
Q2：如何利用CAD块功能提高室内平面图的绘图效率？
A：首先将常用家具（如床、沙发、餐桌）、洁具（马桶、洗手盆）、图例符号等图形创建为块：使用“创建块（B）”命令，选择图形对象，指定插入基点（如家具中心角点），输入块名（如“双人床1800×2000”）保存，绘图时，通过“插入块（I）”命令调用，根据空间尺寸调整缩放比例（如插入“双人床”块时输入缩放比例0.8适配1.8m床），旋转角度调整方向，实现快速布局，避免重复绘制，同时统一设计元素风格。
