CAD作为广泛应用于工程设计、建筑制图和工业制造领域的专业软件,其核心功能依赖于各类命令的高效运用,掌握CAD命令不仅能提升绘图效率,还能确保图纸的准确性和规范性,以下将详细介绍CAD中常用的命令分类及其具体功能,帮助用户系统化学习与应用。

在CAD操作中,命令可分为绘图类、修改类、标注类、视图控制类及辅助工具类等,绘图类命令是创建图形的基础,包括直线(LINE)、多段线(PLINE)、圆(CIRCLE)、圆弧(ARC)、矩形(RECTANG)、多边形(POLYGON)等,直线命令用于绘制连续线段,可通过输入端点坐标或指定长度与角度完成;多段线则可绘制由直线和圆弧组成的连续线条,且整体可统一设置线宽,圆命令提供多种绘制方式,如圆心半径、两点定义直径、三点定圆等,灵活适应不同设计需求,椭圆(ELLIPSE)和样条曲线(SPLINE)则用于绘制复杂曲线,前者可通过长轴短轴或旋转角度生成,后者适合拟合不规则形状。
修改类命令用于编辑和优化已绘制的图形,包括删除(ERASE)、复制(COPY)、移动(MOVE)、旋转(ROTATE)、缩放(SCALE)、修剪(TRIM)、延伸(EXTEND)、倒角(CHAMFER)、圆角(FILLET)等,复制命令支持单个或多个图形的复制,可通过基点和目标点定位;修剪和延伸命令则需先选择边界对象,再点击需修剪或延伸的线段,常用于调整线条长度,倒角和圆角命令可快速实现直角过渡或圆弧连接,其中圆角命令可设置半径,适用于机械零件中的圆角处理,阵列(ARRAY)命令分为矩形阵列和环形阵列,前者可按行列数量及间距复制图形,后者则围绕指定中心点均匀分布对象,大幅减少重复绘图工作量。
标注类命令是确保图纸可读性的关键,包括线性标注(DIMLINEAR)、对齐标注(DIMALIGNED)、半径标注(DIMRADIUS)、直径标注(DIMDIAMETER)、角度标注(DIMANGULAR)及公差标注(TOLERANCE)等,线性标注用于标注水平或垂直方向的尺寸,对齐标注则适用于倾斜线段的实际长度测量,半径和直径标注分别用于圆或圆弧的尺寸显示,自动添加前缀R或Ø,引线标注(QLEADER)可添加注释文字,常用于说明零件细节,标注样式(DIMSTYLE)命令可统一设置标注文字、箭头样式及尺寸线格式,确保图纸风格一致。
视图控制类命令帮助用户调整图形显示状态,包括缩放(ZOOM)、平移(PAN)、视图命名(VIEW)、视口(VPORTS)等,缩放命令提供实时缩放(REALLTIME)、窗口缩放(WINDOW)、动态缩放(DYNAMIC)等多种模式,方便观察细节或整体布局;平移命令则在不改变缩放比例的情况下移动视图范围,模型空间与图纸空间的切换(TILEMODE/PSPACE)通过布局选项卡实现,支持多视口显示,便于同时查看不同角度的图形。

辅助工具类命令提升绘图精度与效率,如对象捕捉(OSNAP)、极轴追踪(POLAR)、栅格显示(GRID)、图层管理(LAYER)、块定义(BLOCK)等,对象捕捉可精确定位端点、中点、圆心等关键点,极轴追踪则按设定角度自动引导绘制方向,图层命令支持分层管理图形,如将轴线、墙体、家具分别置于不同图层,便于控制显示与打印,块定义可将常用图形(如门窗、螺栓)保存为块,插入时统一缩放和旋转,避免重复绘制。

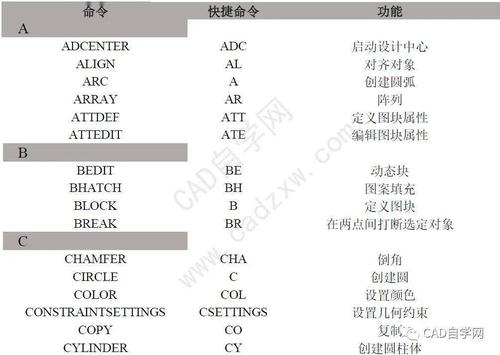

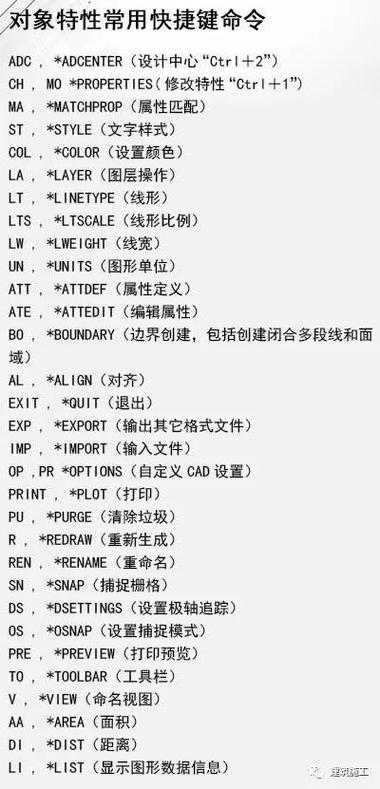

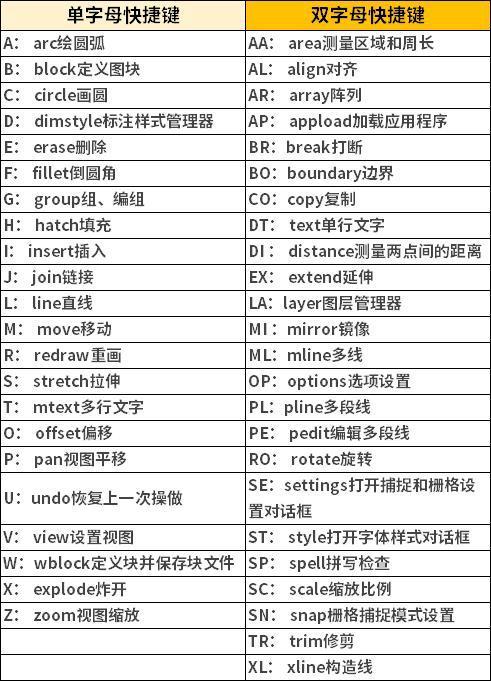

以下为常用CAD命令分类及功能速查表:
命令类别 | 常用命令 | 功能说明 |
---|---|---|
绘图类 | LINE, CIRCLE, ARC | 绘制直线、圆、圆弧等基础图形 |
PLINE, POLYGON | 绘制多段线、正多边形等复杂图形 | |
修改类 | ERASE, COPY, MOVE | 删除、复制、移动图形 |
TRIM, EXTEND | 修剪或延伸线段至边界 | |
ARRAY, FILLET | 阵列复制图形、添加圆角过渡 | |
标注类 | DIMLINEAR, DIMRADIUS | 线性标注、半径标注等尺寸标注 |
QLEADER, DIMSTYLE | 引线标注、设置标注样式 | |
视图控制类 | ZOOM, PAN | 缩放、平移视图 |
VPORTS, VIEW | 创建多视口、命名保存视图 | |
辅助工具类 | OSNAP, LAYER | 对象捕捉、图层管理 |
BLOCK, POLAR | 创建块、极轴追踪 |
相关问答FAQs
Q1:如何快速在CAD中绘制多个均匀分布的圆形?
A:使用“ARRAY”命令(快捷键AR)中的“环形阵列”功能,首先绘制一个圆形作为源对象,然后启动ARRAY命令,选择“极轴阵列”,指定阵列中心点(如圆心),设置项目数量(如6个),并确认是否填充角度(默认360度),完成后可调整阵列半径或删除源对象,实现均匀分布的圆形绘制。

Q2:CAD中标注尺寸时文字显示为问号怎么办?
A:通常是由于文字样式不匹配或字体缺失导致,解决方法:1. 输入“STYLE”命令,检查当前文字样式使用的字体是否为CAD自带字体(如“txt.shx”),避免选择系统不支持的字体;2. 若需使用中文字体,可勾选“使用大字体”并选择“gbcbig.shx”等兼容中文的字体文件;3. 更新标注样式:输入“DIMSTYLE”,选择当前样式,点击“文字”选项卡,确保文字样式与设置一致后重新应用标注。
