在CAD软件中添加自定义命令是提高绘图效率的重要手段,通过简化操作步骤、减少重复劳动，能够显著提升设计工作的流畅度，CAD添加命令的方式主要分为自定义快捷命令、通过LISP程序创建命令以及利用CUI（自定义用户界面）文件进行系统化配置，具体操作需根据CAD版本和个人需求选择合适的方法。
（图片来源网络，侵删）

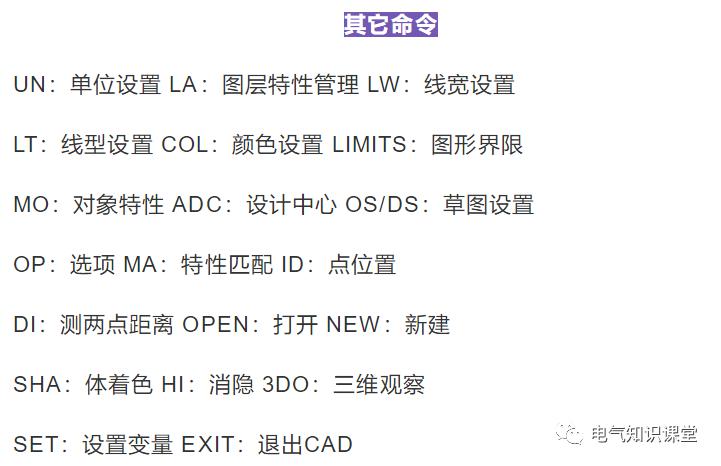

自定义快捷命令（别名法）
CAD的快捷命令是通过修改“acad.pgp”文件实现的，该文件位于CAD安装目录的Support文件夹中，操作步骤如下：
- 打开acad.pgp文件：使用记事本或文本编辑器打开，文件中包含“*ALIAS,COMMAND”格式的命令定义，LA,LAYER”表示输入“LA”可执行LAYER命令。
- 添加新命令别名：在文件末尾按格式添加自定义别名，如“ZZ,ZOOM”即可通过“ZZ”调用缩放命令，需注意别名建议使用大写字母，避免与系统默认命令冲突。
- 保存并加载文件：保存文件后，在CAD命令行输入“REINIT”命令，勾选“PGP文件”并点击“确定”，或重启CAD使新别名生效。
此方法适合简化常用命令,但仅支持单一命令的映射，无法实现复杂操作。
使用LISP程序创建复合命令
对于需要连续执行多个命令的场景,可通过AutoLISP程序自定义复合命令，以绘制带填充的矩形为例：
- 编写LISP代码：使用文本编辑器输入以下代码：
(defun c:rectfill (/ pt1 pt2) (command "_rectangle") (setq pt1 (getpoint "\n指定第一个角点: ")) (setq pt2 (getcorner pt1 "\n指定对角点: ")) (command pt1 pt2) (command "_hatch" "SOLID" pt1 "") (princ) ) (princ "\n输入rectfill执行带填充矩形命令") (princ)
- 加载LISP文件：在CAD中输入“APPLOAD”，选择保存的.lsp文件并加载。
- 调用自定义命令：在命令行输入“rectfill”即可执行绘制填充矩形的操作。
LISP程序支持变量传递和条件判断,适合创建专业领域的定制化工具，但需掌握基础编程知识。
（图片来源网络，侵删）
通过CUI文件配置命令
CAD的CUI（自定义用户界面）文件可系统化管理工具栏、菜单及命令，操作步骤如下：
- 打开CUI编辑器：输入“CUILOAD”命令，在“自定义”选项卡中展开“主CUI文件”。
- 创建新命令：在“命令列表”中右键选择“新建命令”，命名后“特性”面板中输入“显示名称”和“宏”，例如宏命令“^C^C_LAYER;N;颜色;1;;”表示新建红色图层。
- 分配快捷键或工具栏：在“键盘快捷键”中指定新命令的快捷键，或拖拽命令至工具栏。
- 保存并应用：保存CUI文件，重启CAD后新命令即可使用。
CUI方法支持复杂命令序列,且界面可视化配置，适合企业级标准化定制。
命令添加的注意事项
- 避免冲突：自定义命令别名或名称需与CAD系统命令区分，可通过“命令别名”列表查询已占用名称。
- 版本兼容性：不同CAD版本对LISP和CUI的支持存在差异，建议在目标版本中测试。
- 文件备份：修改acad.pgp或CUI文件前需备份原文件，防止误操作导致系统异常。
相关问答FAQs
Q1：为什么添加的快捷命令在CAD中无法使用？
A：可能原因包括：未保存acad.pgp文件、未加载修改后的PGP文件（需输入REINIT重启）、别名与系统命令重名，建议检查文件路径及别名唯一性，并确保正确加载文件。
Q2：如何让自定义LISP命令在CAD启动时自动加载？
A：将.lisp文件保存至CAD启动目录（如“C:\Program Files\Autodesk\AutoCAD 2023\Support”），或在“选项”对话框“文件”选项卡中修改“支持文件搜索路径”，添加.lisp文件所在文件夹，可在acad.lsp文件中添加(load "自定义文件名")实现自动加载。
