在CAD软件中,方块命令（BLOCK命令）是绘图过程中非常核心的功能之一，主要用于将一组对象创建为单个对象（即块），以便在图形中重复使用和管理，通过方块命令，用户可以高效地组织图形、减少重复绘制工作，并通过动态块、属性定义等高级功能提升绘图效率，以下将从命令启动、创建步骤、参数设置、应用技巧及注意事项等方面进行详细说明。

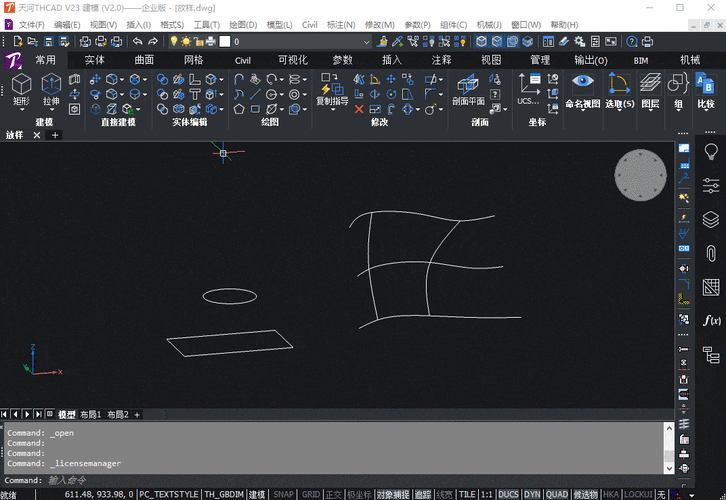

（图片来源网络，侵删）

方块命令的启动与基本操作

启动方块命令主要有三种方式：

命令行输入：在CAD命令行中直接输入BLOCK或B，按回车键确认。
功能区菜单：切换到“插入”选项卡，在“块定义”面板中点击“创建块”按钮。
工具栏：在经典工作界面中，通过“绘图”工具栏的“创建块”图标启动。

启动命令后,系统会弹出“块定义”对话框，用户需设置块名称、基点、对象及参数等关键信息。

创建块的详细步骤

设置块名称

在“块定义”对话框的“名称”文本框中输入唯一标识块的名称，名称需简洁且具有描述性（如“螺栓-M10”“窗-1200x1500”），避免使用特殊字符或空格。

指定基点

基点是插入块时的参考点,相当于块的“坐标原点”，基点的选择需考虑实际应用场景：

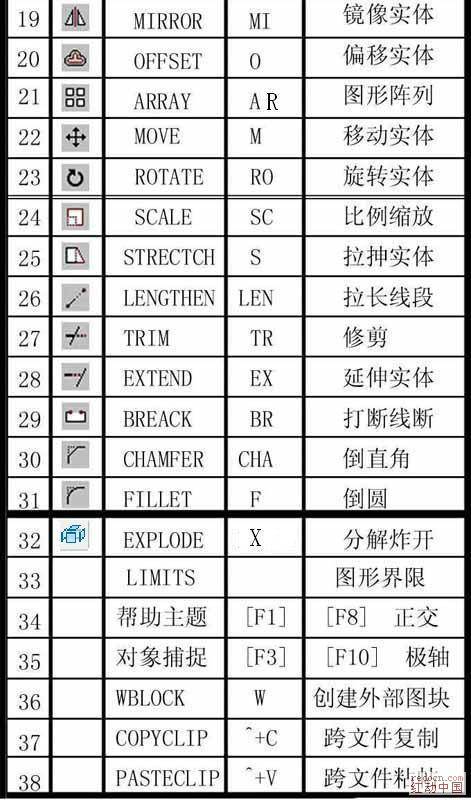

（图片来源网络，侵删）

图形中心：对于对称图形（如圆形、矩形），基点可设为几何中心。
插入点：对于需要精确对齐的图形（如门、家具），基点可设为插入时的接触点（如门轴位置）。
通过对话框中的“拾取点”按钮，可在绘图区直接选择基点；也可输入坐标值（如0,0）精确定位。

选择对象

“对象”区域用于定义组成块的图形元素，包括三个选项：

保留：创建块后，原始图形作为独立对象保留在绘图区。
转换为块：创建块后，原始图形自动转换为块实例（默认选项）。
删除：创建块后，原始图形从绘图区删除。

选择对象时,可通过“选择对象”按钮在绘图区框选，或使用快速选择（QSELECT）按图层、类型等条件筛选，需注意，块可以包含不同图层、线型和颜色的对象，但建议统一图层以避免混乱。

设置块参数

块单位：在“块单位”下拉列表中选择插入时的缩放单位（如毫米、米），确保块在不同比例图形中能正确缩放。
说明：可添加块的文字描述，方便后续查找和管理（如“用于建筑平面图的窗户块”）。
超链接：通过“超链接”按钮可为块添加外部文件或网页链接，实现快速跳转。

定义属性（可选）

若块需要包含可编辑文本（如零件编号、价格），需先定义属性：

启动ATTDEF命令，设置属性标记（如“NO”）、提示（如“输入零件编号”）、默认值及文字样式。
将属性与图形一同选中创建为块,插入块时，系统会提示输入属性值，且可通过BATEDIT命令修改属性值。

预览与确认

完成设置后,可在对话框右侧预览块的样式，点击“确定”后，块即创建完成并保存在当前图形文件中，若需在多个文件中使用，可通过WBLOCK命令将块写入为外部文件（.dwg格式）。

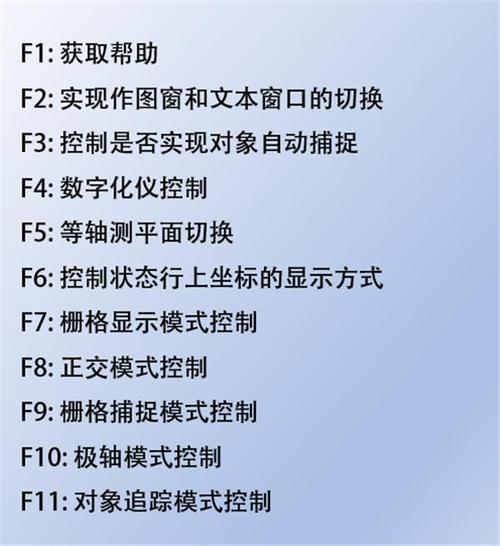

（图片来源网络，侵删）

块的应用与编辑技巧

插入块

通过INSERT命令（或“I”）插入已创建的块，可设置插入点、缩放比例及旋转角度，若块包含属性，插入时会弹出“编辑属性”对话框，修改默认值。

块的编辑

编辑块定义：双击块实例或使用BEDIT命令，可在“块编辑器”中修改块的组成对象，修改后所有块实例将自动更新。
分解块：使用EXPLODE命令（或“X”）可将块分解为原始对象，但分解后无法联动更新，需谨慎使用。
动态块：通过“块编辑器”添加参数（如拉伸、旋转、可见性）和动作，使块具备动态交互功能（如调整门窗大小、开关状态），创建一个动态“椅子”块，可通过拉伸参数改变椅子长度。

块的管理

重命名块：使用RENAME命令修改块名称，避免与其他块冲突。
清理无用块：通过PURGE命令（或“PU”）删除未使用的块，减小文件体积。
块库：将常用块保存为单独的.dwg文件，通过“设计中心”（ADCENTER命令）或“工具选项板”调用，实现标准化绘图。

注意事项

图层管理：创建块时，建议将所有对象置于同一图层，或设置为“0”图层（插入块时继承当前图层特性），避免图层混乱。
复杂度控制：避免在一个块中包含过多复杂对象，否则可能导致文件卡顿；可将复杂块拆分为多个简单块组合。
属性定义规范：属性标记需唯一，避免重复；默认值可设为空或常用值，减少输入工作量。
动态块性能：动态块的参数和动作不宜过多，否则可能影响插入和编辑速度。
