ug编程命令讲解是掌握数控加工核心技能的关键,UG（Siemens NX）作为业界领先的CAD/CAM软件，其编程模块（NX CAM）提供了丰富的命令集，通过合理运用这些命令，可实现从几何建模到刀路生成、仿真验证的全流程数字化加工，以下从核心功能模块出发，详细解析常用编程命令的实际应用逻辑与操作要点。

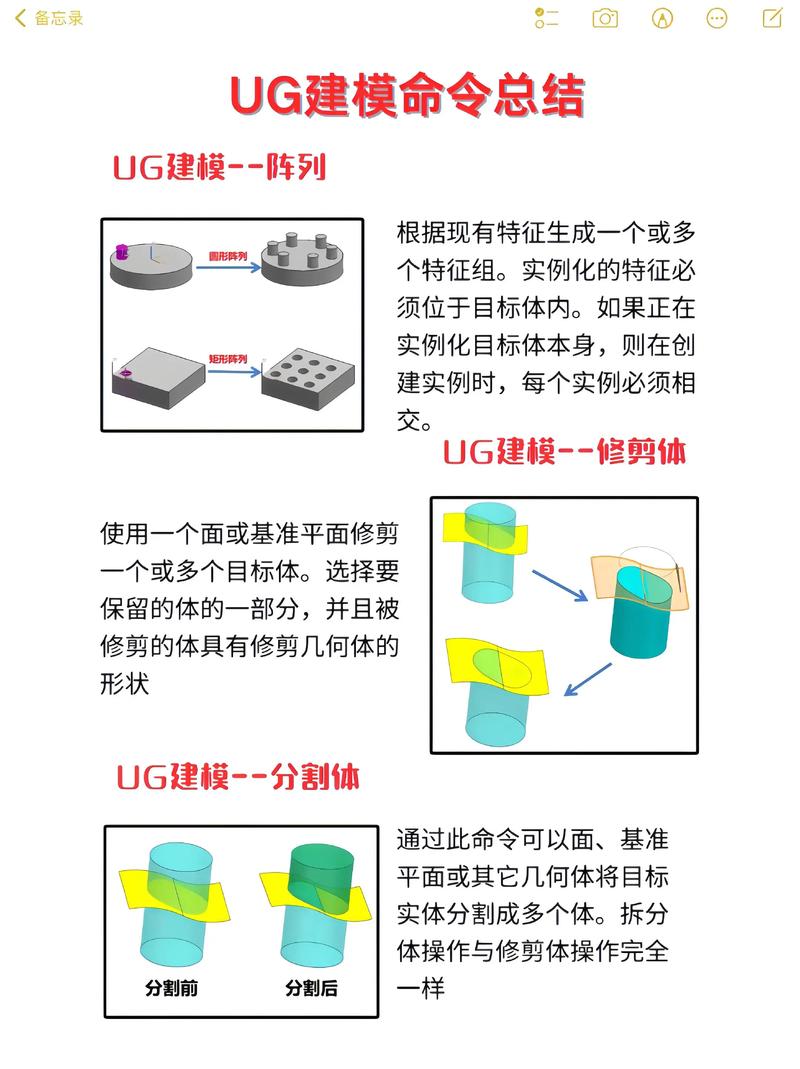

几何体创建与编辑命令
几何体是编程的基础,UG CAM通过“几何体”节点定义加工的毛坯、零件几何及检查几何。
- 创建几何体：在“操作导航器”中右键选择“几何视图”，通过“创建几何体”命令调用“MCS”（机床坐标系）设置加工原点，通常选择零件顶面或工艺基准面作为XY平面，Z轴垂直于加工平面。
- 部件几何：用于指定需要加工的模型轮廓，可通过“选择”按钮直接在图形区选取曲面或实体，支持“面”、“区域”、“曲线”等多种选择类型，系统会自动识别边界并生成驱动几何。
- 毛坯几何：定义加工前的材料状态，可通过“包容块”（创建长方体包容零件）、“偏置曲面”（基于零件表面向外偏置生成）或“从文件导入”（如STP格式的毛坯模型）等方式创建，为后续切削仿真提供基础。
刀具创建与管理命令
刀具参数直接影响加工质量与效率,需根据材料、工序类型合理选择。
- 创建刀具：在“插入”菜单中选择“刀具”，调用“ MILL”（铣削）、“DRILL”（钻孔）、“TURN”（车削）等刀具类型，设置刀具直径（如φ10立铣刀）、刃长（50mm）、刃数（4刃）等参数，同时定义刀具补偿（如半径补偿D01、长度补偿H01）。
- 刀具组：通过“创建刀具组”将多把刀具关联至特定加工工序（如粗加工组用φ16立铣刀，精加工组用φ8球头刀），便于批量管理刀具参数。
加工方法与操作命令
加工方法是控制刀路策略的核心,需根据零件特征选择合适的工序类型。
- 平面铣（PLANAR_MILL）：适用于平面、侧壁加工，通过“边界几何”定义切削区域（如岛屿、凹槽），设置“切削模式”（往复、单向、轮廓等）和“切削深度”（每层切深2mm），系统可生成分层刀路。
- 型腔铣（CAVITY_MILL）：用于复杂曲面、型腔粗加工，通过“切削层”命令设置每刀深度（如0.5mm），启用“余量均匀”功能保证半精加工余量一致，结合“切削参数”中的“毛坯距离”定义材料去除量。
- 固定轴曲面轮廓铣（CONTOUR_AREA）：针对精加工曲面，选择“驱动几何”后设置“驱动方式”（如区域铣削、清根），通过“切削角”控制刀路方向（如45度倾斜），并启用“干涉检查”避免过切。
- 钻孔（DRILLING）：通过“点”命令选取孔中心（可自动识别或手动选取），设置“循环类型”（如啄式钻孔、攻丝），定义“深度”（通孔或盲孔深度），系统自动生成G代码钻孔指令。
切削参数与刀路优化命令
切削参数是平衡加工效率与刀具寿命的关键,需结合材料力学性能调整。
- 切削参数：包括“主轴转速”（如铝合金加工转速8000r/min）、“进给率”（如1000mm/min）、“切削深度”（粗加工2-5mm，精加工0.2-0.5mm）等参数，不同工序需差异化设置（粗加工侧重效率，精加工侧重表面质量）。
- 非切削移动：定义刀具的进退刀方式，如“进刀类型”选择“斜向进刀”（角度5°，高度2mm）避免冲击，“退刀”设置为“快速退刀”提升效率，“转移/快速”设置安全高度（如50mm）防止碰撞。
- 刀路修剪：通过“修剪边界”命令排除不需要加工的区域（如凸台、孔位），选择“内部”或“外部”选项，系统自动优化刀路轨迹。
后处理与仿真验证命令
后处理是将刀路转换为特定机床可识别的NC代码的核心步骤。
- 后处理构造器：调用“后处理”命令，选择机床配置文件（如FANUC、SIEMENS系统），设置输出格式（如G代码、MPF文件），定义单位（毫米/英寸）和坐标系（G54-G59），生成可直接传输至机床的加工程序。
- 切削仿真：通过“刀路可视化”工具进行2D动态仿真（观察刀路轨迹）或3D碰撞检查（模拟实际切削过程），红色区域表示过切或干涉，需及时调整切削参数或几何体定义。

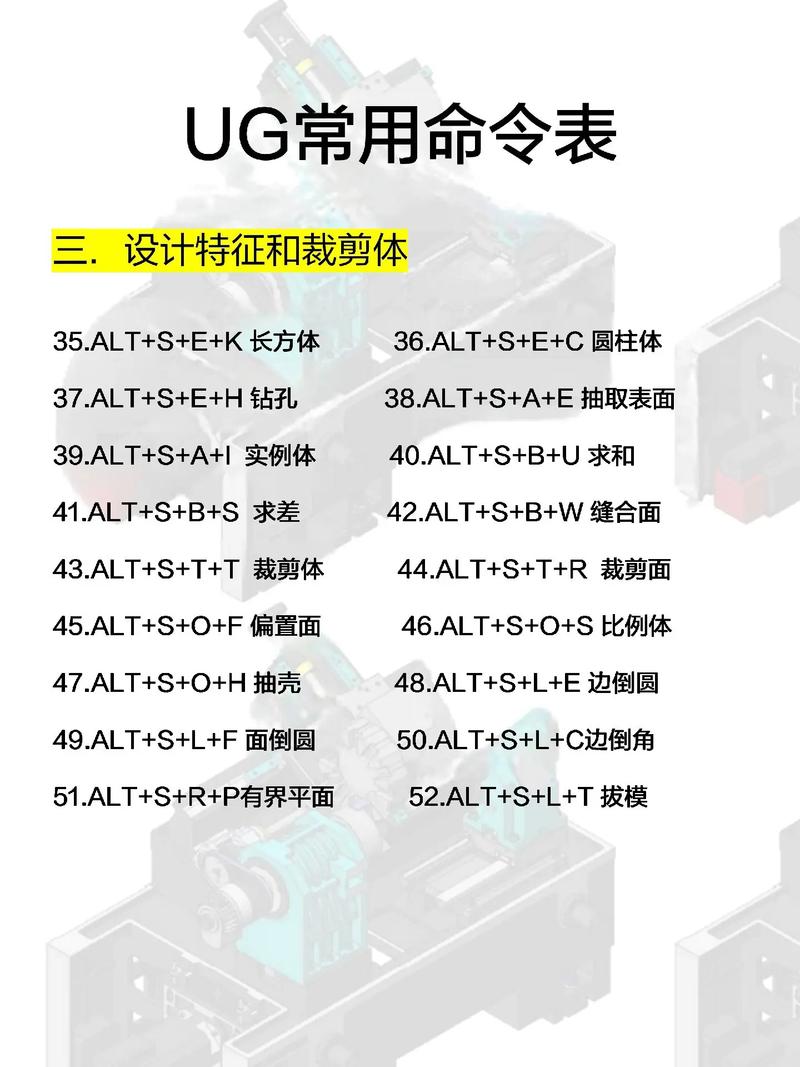

表格总结常用命令功能
| 命令类型 | 常用命令 | 主要功能 |
|---|---|---|
| 几何体创建 | 创建几何体、部件几何 | 定义加工坐标系、零件轮廓、毛坯状态 |
| 刀具管理 | 创建刀具、刀具组 | 设置刀具参数（直径、刃数）、分组管理不同工序刀具 |
| 加工工序 | 平面铣、型腔铣、固定轴 | 生成平面粗精加工、复杂曲面加工、钻孔等刀路 |
| 参数优化 | 切削参数、非切削移动 | 调整转速、进给、深度，设置进退刀方式，避免干涉 |
| 后处理与仿真 | 后处理、刀路可视化 | 输出NC代码，仿真验证刀路轨迹与碰撞检查 |
相关问答FAQs
Q1：如何避免型腔铣加工中的过切现象？
A：避免过切需从三方面入手：① 在“几何体”中准确选择“部件几何”，确保仅加工目标区域；② 在“切削参数”中设置“部件余量”为0（精加工）或正值（半精加工），避免刀具切入过多；③ 通过“刀路可视化”进行3D仿真，发现过切区域后调整“驱动方式”（如改用“清根驱动”）或“切削角”，必要时增加“干涉检查”选项，系统会自动标记过切位置并提示修正。
Q2：后处理时如何确保生成的G代码符合特定机床要求？
A：后处理需针对性配置：① 在“后处理构造器”中选择对应机床型号的配置文件（如FANUC 0i-MD系统）；② 检查“程序头/尾”设置，确保包含坐标系（G54）、刀具补偿（T01 D01）、主轴控制（M03 S8000）等指令；③ 设置“输出单位”与模型一致（毫米），并启用“圆弧输出”选项（G02/G03）保证曲面加工精度；④ 生成代码后通过“机床控制仿真”模拟运行，验证程序逻辑与动作顺序是否正确，避免因指令冲突导致机床报警。
