在AutoCAD中，清理命令（PURGE）是一个用于删除图形中未使用的命名对象（如块、图层、文字样式、线型等）的重要工具，能有效减小文件体积、提升运行效率,以下是关于该命令的详细解析：

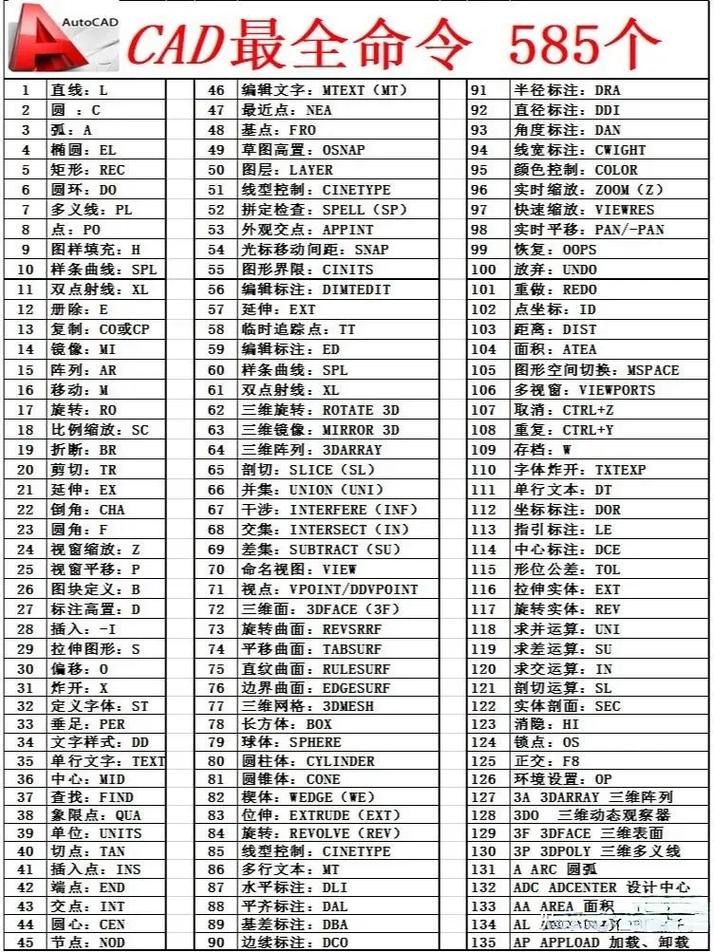

（图片来源网络，侵删）
清理命令的启动方式
清理命令可通过以下方式启动：
- 命令行输入：直接在命令行中输入
PURGE或简写PU,按回车键确认。 - 菜单栏路径：依次点击“文件”→“绘图实用程序”→“清理”。
- 功能区选项卡：在“管理”选项卡下的“清理”面板中点击“清理”按钮。
启动后会弹出“清理”对话框，该对话框包含多个选项和列表,用于筛选和清理对象。
清理对话框的核心功能
“清理”对话框主要分为以下区域：
- 顶部选项：
- 查看能清理的项目：显示所有可被清理的未使用对象。
- 查看不能清理的项目：显示因被其他对象依赖而无法清理的项目（被块引用的图层）。
- 项目列表：
- 树状视图：按对象类型（如块、图层、标注样式等）分类显示,可展开查看具体项目。
- 列表视图：以平铺方式显示所有可清理项目,支持多选。
- 清理选项：
- 确认要清理的每个项目：勾选后，清理每个项目时会弹出确认对话框,避免误删。
- 清理嵌套项目：勾选后，可清理未被直接引用但存在于嵌套对象中的项目（如块内部的未使用图层）。
清理命令的执行逻辑
清理命令的核心逻辑是识别并删除“孤立对象”，即未被图形中任何实体引用的命名对象,具体规则如下：

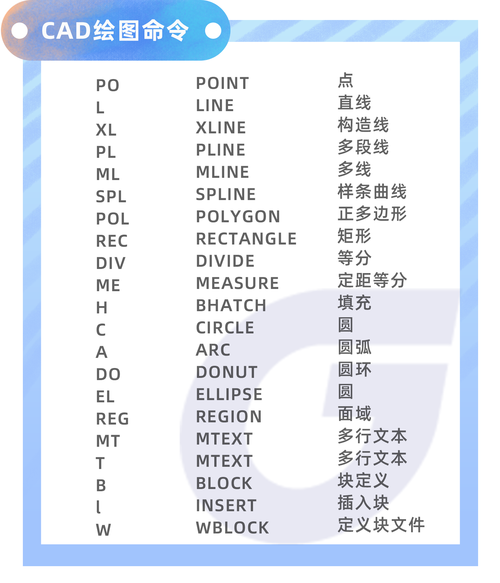

（图片来源网络，侵删）
- 块（Block）：若块定义未被插入到图形中，或插入的块已被删除,则块定义可被清理。
- 图层（Layer）：仅包含默认图层（如“0”层、“Defpoints”层）且无其他对象的图层可被清理；若图层上有对象,则无法清理。
- 文字样式（Text Style）：未被文字或多行文字使用的样式可被清理。
- 线型（Linetype）：未被任何对象使用的线型（如“Continuous”“Hidden”等）可被清理。
- 标注样式（Dimension Style）：未被标注使用的样式可被清理。
- 多线样式（Multiline Style）：未被多线对象使用的样式可被清理。
清理命令的高级应用
-
清理所有项目：
- 在“清理”对话框中点击“清理所有”按钮，系统会自动清理所有未使用的对象,无需逐项确认。
- 注意：建议清理前备份文件,避免误删重要依赖项。
-
清理嵌套项目：
对于复杂块（如块中包含其他块或未使用的图层），勾选“清理嵌套项目”可彻底清理孤立对象,但需确保嵌套对象确实未被使用。
-
清理注册应用程序：

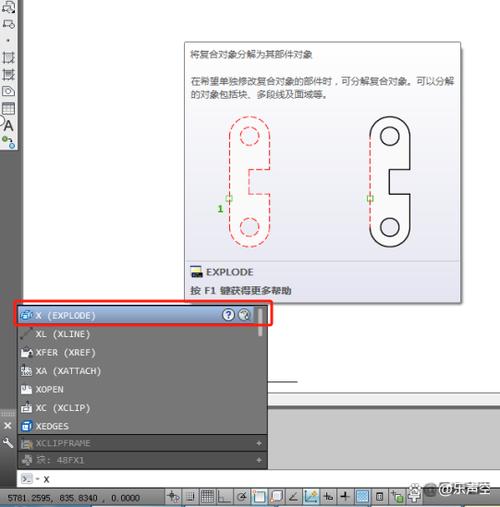

（图片来源网络，侵删）在“清理”对话框中切换到“注册应用程序”选项卡，可清理未加载的ARX（AutoCAD运行扩展）应用程序。
-
使用命令行参数：
- 在命令行输入
-PURGE（带减号），可通过命令行直接执行清理，适用于脚本自动化：-PURGE R *：清理所有可清理的注册应用程序。-PURGE B *：清理所有未使用的块。
- 在命令行输入
清理命令的注意事项
-
依赖关系检查：
- 某些对象（如“0”层、“Continuous”线型）是AutoCAD的默认依赖项,即使未被使用也无法清理。
- 若对象被外部参照（Xref）或动态块引用,需先卸载外部参照或修改动态块定义。
-
清理顺序：
建议从高层级对象开始清理（如先清理块，再清理图层）,避免因依赖关系导致部分对象无法清理。
-
清理后的验证：
- 清理后可通过命令行输入
AUDIT检查图形完整性，或使用LIST命令验证关键对象是否存在。
- 清理后可通过命令行输入
清理命令的替代方案
对于复杂图形,可结合以下工具优化：
- AUDIT命令：修复图形错误,间接减少孤立对象。
- LAYDEL命令：直接删除特定图层（需谨慎使用）。
- BLOCKICON命令：更新块图标,避免因图标缓存导致的清理失败。
清理命令的常见问题与解决
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无法清理特定图层 | 图层被外部参照或块引用 | 卸载外部参照或编辑块定义 |
| 清理后文件体积未减小 | 图形中存在大量未使用的注释性对象 | 使用SCALELISTEDIT清理未使用的比例列表 |
| 清理时提示“无法找到依赖项” | 对象存在循环依赖 | 使用BLOCKREPLACE替换嵌套块 |
相关问答FAQs
Q1: 清理命令会删除正在使用的对象吗？
A: 不会，清理命令仅删除未被图形中任何实体引用的孤立对象，若图层上存在对象，则该图层无法被清理，建议清理前使用SELECT命令选择对象类型,确认其使用状态。
Q2: 如何批量清理多个图形文件中的未使用对象？
A: 可通过脚本（.scr文件）或AutoCAD的“批量处理”功能实现，创建一个包含-PURGE R *; -PURGE B *; QUIT的脚本文件，通过SCRIPT命令批量执行，或使用“文件”→“实用工具”→“批处理”工具批量打开并清理多个DWG文件。
