在CAD软件中，块的命令是提高绘图效率和管理复杂图形的重要工具，块（Block）是将多个对象组合成一个单一对象的功能，便于重复使用、修改和管理，以下是关于CAD块命令的详细说明，包括创建、插入、编辑和管理块的方法及相关技巧。
块的创建与定义

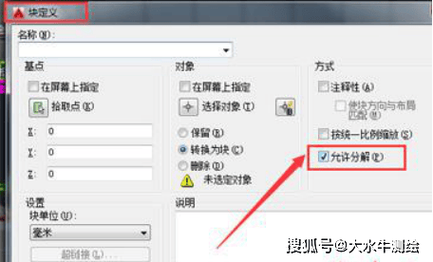

创建块的基本命令是BLOCK（或BMAKE），通过输入命令或点击“绘图”菜单中的“块”选项，打开“块定义”对话框，在对话框中，需指定块的名称、基点（插入时的参考点）和选择对象，基点通常选择块的特征点，如中心或左下角，便于后续插入时对齐，选择对象时，可保留或删除源对象，勾选“转换为块”可将选定对象直接转换为块定义。-BLOCK命令通过命令行操作,适合高级用户批量定义块。
另一种创建块的方式是WBLOCK（写块），该命令将块或对象保存为独立的图形文件（.dwg格式），便于在不同文件间共享，使用WBLOCK时，需指定源对象（块、整个图形或选定对象）、保存路径和插入单位,确保块在不同比例下仍能正确使用。
块的插入与编辑
插入块使用INSERT命令，通过对话框选择块名称、设置插入点、缩放比例和旋转角度，若需动态调整，可在命令行输入-INSERT，通过参数化控制块属性，插入块时，若源块被修改，通过REGEN命令更新当前图形中的块引用。
编辑块主要通过BLOCKEDIT或BEDIT命令，进入块编辑器后，可修改块内的对象、添加几何约束或动态属性，保存修改后，所有块引用将自动更新，对于已插入的块，使用EXPLODE命令可分解为独立对象，但会失去块的优势,建议仅在必要时使用。
块的属性管理
块属性（Attribute）是附加在块上的文本信息，通过ATTDEF命令定义属性标签、提示、默认值和模式（如可见性或固定性），创建属性块时，需将属性与图形对象一同定义为块，插入带属性的块时，可通过-INSERT命令输入属性值，或使用ATTEXT/ATTSYNC提取属性数据为外部文件（如CSV）,用于报表生成。
块的动态与高级功能
动态块（Dynamic Block）通过BLOCKAUTHOR命令创建，添加参数（如点、线性）和动作（如拉伸、移动），实现块的灵活变形，创建一个可调整长度的桌椅块，添加线性参数和拉伸动作后，插入时可通过夹点修改尺寸。SETBYLAYER命令可将块的颜色、线型等属性设置为随图层变化,便于统一管理。
块的注意事项
- 命名规范：块名称应简洁且具有描述性，避免使用特殊字符，便于识别和管理。
- 图层控制：建议在0层创建块，插入时继承当前图层属性，避免显示异常。
- 清理冗余：使用
PURGE命令删除未使用的块定义，减少文件体积。
以下是块命令的快捷操作总结：
| 功能 | 命令 | 操作说明 |
|---|---|---|
| 创建块 | BLOCK/BMAKE | 定义内部块，仅限当前文件使用 |
| 写块 | WBLOCK | 将块保存为外部文件，实现共享 |
| 插入块 | INSERT | 插入已定义的块，支持缩放和旋转 |
| 编辑块 | BEDIT | 修改块定义，更新所有引用 |
| 分解块 | EXPLODE | 将块分解为独立对象，失去块特性 |
| 定义属性 | ATTDEF | 为块添加可编辑的文本信息 |
| 动态块创建 | BLOCKAUTHOR | 添加参数和动作，实现块动态变化 |
相关问答FAQs
Q1: 如何将多个块合并为一个块？
A1: 使用BLOCK命令重新定义块：先将多个块插入到空白区域，组合成新图形，然后通过BLOCK命令将其定义为新块，替换原有块定义，注意替换前备份原图形,避免数据丢失。
Q2: 动态块的参数和动作无法关联怎么办？
A2: 检查参数和动作的类型是否匹配（如线性参数需搭配拉伸或移动动作），确保动作的选择集包含参数的关键点，若仍无法解决，可尝试在块编辑器中删除错误动作后重新添加，或使用DBMODIFY命令检查参数属性设置。
