在CAD软件中，写块命令（WBLOCK）是一个高效管理图形资源的重要工具，它允许用户将选定的对象、整个图形或已定义的块保存为独立的图形文件（.dwg格式），便于在其他图纸中重复调用或进行数据共享，与普通复制粘贴不同，写块命令创建的是真正独立的块文件，具有文件路径属性，能有效减少冗余数据，提升绘图效率和文件管理规范性，以下从命令启动、参数设置、应用场景及注意事项等方面详细解析写块命令的使用方法及技巧。
写块命令的启动方式
写块命令的启动主要有三种途径,用户可根据操作习惯选择：
- 命令行输入：在CAD命令行中直接输入“WBLOCK”或快捷键“W”，按回车键确认。
- 功能区菜单：切换到“插入”选项卡，在“块定义”面板中找到“写块”按钮（图标为一个带箭头的方块）。
- 工具栏调用：在经典工作空间中，通过“标准”工具栏的“写块”图标启动（若未显示，可通过工具栏自定义添加）。

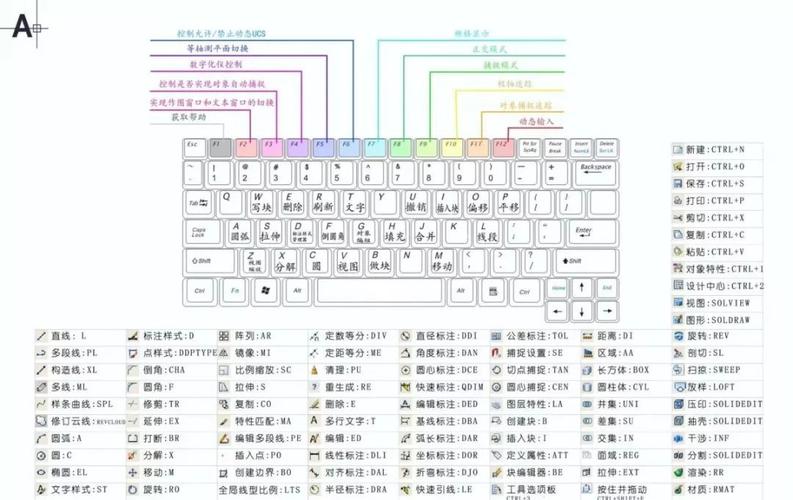

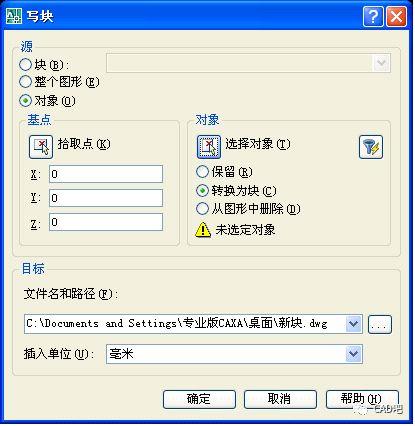

启动命令后，系统将弹出“写块”对话框，用户需在此设置源对象、基点、目标文件等核心参数。
写块对话框的核心参数设置
“写块”对话框包含四个关键区域,每个区域的参数直接影响生成块文件的质量和适用性：
源（Source）区域
用于指定要写入块的对象来源，共有三个选项：
- 块：选择已定义的内部块，若当前图形中存在块定义，可在下拉列表中选择，系统将直接将该块转换为独立文件。
- 整个图形：将当前绘图窗口中的所有对象（包括图层、线型等属性）保存为块文件，相当于对当前图纸进行“另存为”操作，但保留块特性。
- 对象：手动选择图形中的部分对象创建块文件，这是最常用的选项，勾选后需进一步定义基点和选择对象。
基点（Base point）区域
基点是插入块时的参考点，类似于“移动”命令的基准点，建议选择对象的特征点（如端点、圆心）作为基点，便于后续精确对齐，若在“源”区域选择“块”或“整个图形”，基点默认为原点（0,0），用户可勾选“在屏幕上指定”在绘图区直接拾取。
对象（Objects）区域
当“源”选择“对象”时，此区域激活，用于定义要包含在块文件中的对象：
- 选择对象：点击右侧图标切换至绘图区，框选或单选目标对象。
- 保留/转换为块/删除：设置源对象的后续处理方式。“保留”表示源对象不变；“转换为块”将源对象直接转换为同名块；“删除”则移除绘图区中的源对象。
目标（Destination）区域
用于设置块文件的保存路径和名称：
- 文件名和路径：点击按钮选择保存位置，并输入文件名（默认扩展名为.dwg）。
- 插入单位：指定插入块时的默认单位（如毫米、米），便于在其他图形中按比例缩放。
写块命令的高级应用技巧
-
清理冗余数据：通过写块命令创建新文件时，仅保留选中的对象及其依赖项（如图层、文字样式），能有效减小文件体积，若仅需一张复杂总图中的某个设备图形，可使用写块命令单独提取，避免加载无用数据。
-
统一标准库构建：在团队协作中，可将常用标准件（如螺栓、轴承）或图例符号通过写块命令保存至指定文件夹，形成企业标准块库，插入时通过“设计中心”或“工具选项板”快速调用，确保图形一致性。
-
跨版本兼容处理：若需在不同版本的CAD软件间共享图形，可在写块时通过“文件名和路径”后的工具按钮，将文件保存为低版本格式（如AutoCAD 2000/LT2000 Drawing）。
-
属性数据保留：若块中包含属性（如动态块的可变属性），写块时会自动保留属性定义和数据，插入后可通过“属性编辑器”修改内容，适用于参数化绘图场景。
写块与“块定义”命令的区别
为避免混淆，需明确写块（WBLOCK）与“块定义”（BLOCK）的核心差异：
| 对比项 | 写块（WBLOCK） | 块定义（BLOCK） |
|------------------|-------------------------------------------|-----------------------------------|
| 文件类型 | 生成独立.dwg文件 | 仅在当前图形中创建内部块 |
| 应用范围 | 可跨文件调用，支持外部共享 | 仅限当前图形内使用 |
| 数据独立性 | 包含对象的所有独立属性（如图层、线型） | 依赖当前图形的设置，可能受外部参照影响 |
| 修改方式 | 需通过重新写块更新文件 | 可在原图形中直接编辑块定义 |
常见问题及注意事项
-
基点选择不当导致插入偏差：若基点选择随意，插入块时可能需要反复调整位置，建议将基点设置在对象的几何中心或功能基准点，如机械零件的轴线交点、建筑门窗的左下角。
-
文件路径错误引发插入失败：若将块文件保存至非固定路径（如桌面临时文件夹），在其他电脑上调用时可能因路径不存在而无法显示，解决方案：将标准块库保存在网络共享位置或项目固定文件夹，并确保插入时使用“相对路径”选项。
-
对象包含外部参照导致数据丢失：若选择的对象中包含外部参照（XREF），写块时不会自动嵌入参照文件，仅保留参照链接，需先绑定外部参照（使用“绑定”命令）再执行写块操作。
相关问答FAQs
Q1：为什么写块后插入的图形线型比例异常？
A：这通常是因为源图形的线型比例与目标图形的绘图单位不匹配，解决方法：在写块时，于“目标”区域设置合理的“插入单位”，或在插入块后使用“特性”面板（Ctrl+1）调整线型比例因子，使其符合当前图形的显示要求。
Q2：如何批量修改写块文件中的对象属性？
A：若需批量修改多个写块文件中的对象（如统一颜色、图层），可通过以下步骤实现：
- 使用“设计中心”（ADCENTER）将块文件插入当前图形；
- 选中块对象，右键选择“块编辑器”进入动态块编辑环境；
- 修改对象属性后，点击“保存块定义”并关闭编辑器；
- 若需更新所有引用该块的图形，可使用“重载”或“同步”功能，或重新写块文件并替换原文件。
通过合理运用写块命令，用户可以显著提升CAD绘图的工作效率，实现图形资源的规范化管理，掌握其参数设置和高级技巧，能有效避免常见错误，尤其在大型项目或团队协作中,写块命令已成为保障图形一致性和可维护性的核心工具。
