CAD作为广泛应用于工程设计、建筑制图、机械制造等领域的专业软件,其高效操作离不开对通用命令的熟练掌握,这些命令如同设计师的“工具箱”,无论是基础绘图还是复杂编辑,都离不开它们的支撑,以下将从绘图命令、编辑命令、显示控制命令、标注命令、辅助工具命令及文本与表格命令六个维度,详细解析CAD的通用命令,帮助用户提升操作效率。

绘图命令:构建图形的基础
绘图命令是CAD中最核心的功能,用于生成基本的几何元素,掌握这些命令是绘制复杂图形的前提。
- 直线(LINE/L):最基础的绘图命令,通过指定起点和终点绘制直线,支持输入坐标值或直接捕捉端点,配合“闭合(C)”选项可快速绘制首尾相连的多边形。
- 圆(CIRCLE/C):提供多种绘制方式,如“圆心、半径”“圆心、直径”“两点(2P)”“三点(3P)”及“相切、相切、半径(T)”,满足不同场景需求。
- 圆弧(ARC/A):绘制圆弧可通过“三点”“起点、圆心、终点”“起点、圆心、角度”等11种方式,灵活调整弧的形状和方向。
- 矩形(RECTANG/REC):通过指定对角点绘制矩形,支持设置圆角(F)、宽度(W)等参数,快速生成规则四边形。
- 多段线(PLINE/PL):可绘制由直线和圆弧组成的连续线条,且整体作为一个对象编辑,支持设置线宽,适用于绘制箭头、带宽度的轮廓等。
- 多边形(POLYGON/POL):绘制正多边形,可通过“内接于圆”“外切于圆”或指定边长方式生成,边数范围为3-1024。
- 椭圆(ELLIPSE/EL):通过定义中心轴、端点或旋转角度绘制椭圆,支持绘制椭圆弧。
编辑命令:优化图形的关键
编辑命令用于修改已有图形,是提升绘图效率的核心。
- 移动(MOVE/M):将对象从原位置平移至新位置,需指定基点和第二点,配合“位移(D)”选项可通过坐标值精确移动。
- 复制(COPY/CO):复制对象到指定位置,支持多次复制(阵列式分布),避免重复绘制。
- 旋转(ROTATE/RO):绕指定基点旋转对象,可通过输入角度或拖动鼠标确定旋转角度,配合“参照(R)”选项可对齐对象。
- 缩放(SCALE/SC):按比例放大或缩小对象,需指定基点和比例因子,支持参照缩放(如将对象缩放至指定长度)。
- 修剪(TRIM/TR):按照其他对象定义的剪切边修剪多余部分,是修改图形边界最常用的命令之一。
- 延伸(EXTEND/EX):将对象延伸至指定的边界对象,操作逻辑与修剪类似,常用于连接线条。
- 倒角(CHAMFER/CHA):在两条直线间创建倒角,可设置距离或角度,适用于机械设计中的棱角处理。
- 圆角(FILLET/F):在对象间创建圆角弧,可设置半径,支持对多段线整体圆角,常用于建筑和机械中的圆角过渡。
- 阵列(ARRAY/AR):创建按规律排列的对象副本,包括“矩形阵列”“路径阵列”和“极阵列”,快速生成重复图形(如楼梯、齿轮齿数)。
显示控制命令:优化视图操作
显示控制命令用于调整图形在视口中的显示效果,便于观察和编辑。
- 缩放(ZOOM/Z):调整视图比例,常用选项包括“全部(A)”“范围(E)”“窗口(W)”“实时(R)”,快速切换视图范围。
- 平移(PAN/P):移动视图区域而不改变显示比例,相当于“手”的功能,方便查看图形不同部分。
- 视图(VIEW/V):保存、恢复和管理命名视图,避免频繁缩放和平移,尤其适合复杂图纸的局部查看。
- 重生成(REGEN/RE):重新计算并重绘图形,解决因操作导致的显示异常(如圆弧显示为折线)。
标注命令:图形尺寸的标准化
标注命令用于添加尺寸、注释等信息,确保图形的可读性和规范性。

- 线性标注(DIMLINEAR/DLI):标注水平、垂直或旋转方向的线性尺寸,需指定尺寸界线和尺寸线位置。
- 对齐标注(DIMALIGNED/DAL):标注倾斜对象的实际长度,尺寸线与对象平行,适用于非水平/垂直尺寸。
- 半径标注(DIMRADIUS/DRA):标注圆或圆弧的半径,显示前缀“R”。
- 直径标注(DIMDIAM/DDI):标注圆或圆弧的直径,显示前缀“Φ”。
- 角度标注(DIMANGULAR/DAN):标注角度尺寸,需选择两条边或三个点。
- 公差标注(TOLERANCE/TOL):添加形位公差,需参照基准符号和公差值。
辅助工具命令:提升精度的保障
辅助工具命令通过捕捉、约束等功能,确保绘图的准确性和效率。
- 对象捕捉(OSNAP):开启后可自动捕捉端点、中点、圆心等关键点,避免手动输入误差。
- 极轴追踪(POLAR):按设定角度增量显示追踪线,辅助绘制倾斜线。
- 栅格(GRID):显示参考网格,帮助定位和对齐对象,配合“捕捉(SNAP)”可实现精确绘图。
- 块(BLOCK/B):将常用图形定义为块,插入时可统一修改,减少重复劳动。
- 图层(LAYER/LA):管理图形对象的可见性、颜色和线型,通过分层组织复杂图纸(如建筑图中的墙体、门窗、家具分属不同图层)。
文本与表格命令:信息传递的载体
- 多行文字(MTEXT/T):创建复杂文本段落,支持字体、字号、颜色等格式调整,适用于技术说明、标题栏文字等。
- 单行文字(TEXT/DT):创建简短文本,每行独立,适合标注尺寸数字等。
- 表格(TABLE/TB):插入表格并编辑内容,常用于绘制图框、标题栏或材料清单。

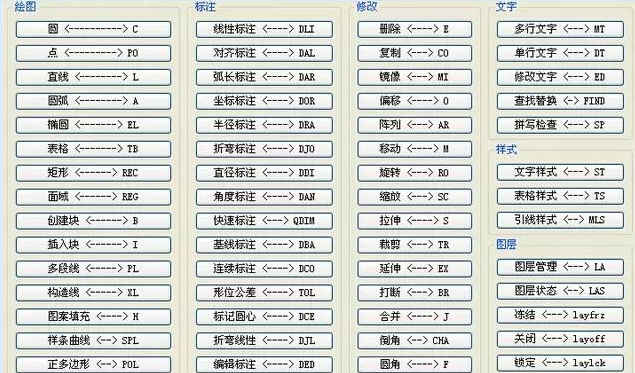

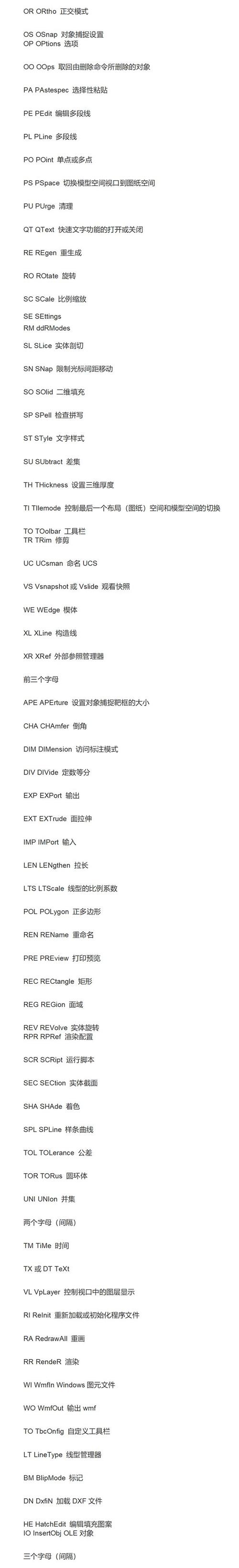

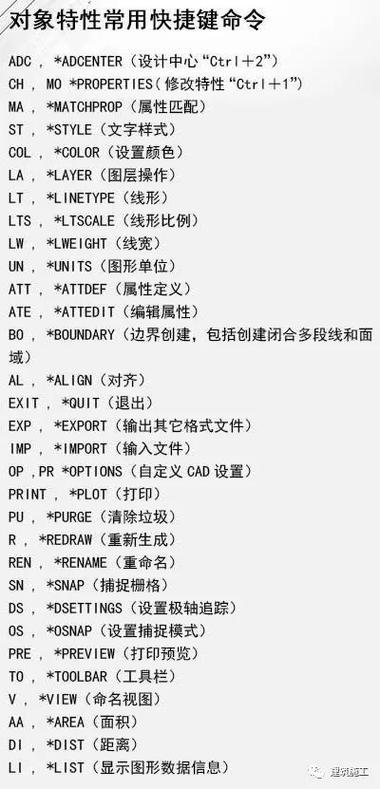

以下为常用CAD命令的快速参考表:
命令类型 | 命令名称 | 快捷键 | 主要功能 |
---|---|---|---|
绘图命令 | 直线 | L | 绘制连续直线段 |
绘图命令 | 圆 | C | 通过多种方式绘制圆 |
编辑命令 | 修剪 | TR | 修剪对象至边界 |
编辑命令 | 阵列 | AR | 创建规律排列的副本 |
标注命令 | 线性标注 | DLI | 标注水平/垂直尺寸 |
辅助工具 | 对象捕捉 | 无(需开启) | 捕捉关键点 |
文本命令 | 多行文字 | T | 创建段落文本 |
相关问答FAQs
Q1:如何快速绘制多个间距相同的图形?
A:可使用“复制(CO)”命令结合“位移(D)”选项,或通过“阵列(AR)”命令的“矩形阵列”功能,设置行数、列数及间距,一次性生成多个等距图形,绘制多个等距螺栓孔时,先绘制一个孔,再用矩形阵列设置行数、列数和间距即可。
Q2:CAD中“块(BLOCK)”和“组(GROUP)”有什么区别?
A:块(BLOCK)是将多个对象定义为一个整体,可重复插入并统一编辑(如修改块定义后所有插入的块同步更新),且可添加属性(如文字信息);组(GROUP)仅是将对象临时组合,方便整体选择和移动,但无法统一编辑,且解组后对象恢复独立状态,块更适合标准化图形(如标题栏、门窗符号),组则适用于临时组合操作。
