在CAD软件中，设置命令是提高绘图效率和工作流程自定义的核心操作，无论是通过修改系统变量、创建自定义快捷键，还是编写脚本和LISP程序，合理的命令设置能让用户摆脱重复操作，专注于设计本身，以下将详细讲解CAD中设置命令的多种方法，包括基础操作、高级定制及实用技巧。
通过选项对话框修改默认设置
CAD的“选项”对话框是集中管理命令行为的入口，按下OP（OPTIONS命令）快捷键打开对话框,在多个选项卡中可调整命令相关参数：
- 文件选项卡：可修改支持文件搜索路径，例如添加自定义LISP程序或字体库的存放位置,确保CAD能加载外部命令支持文件。
- 显示选项卡：在“显示性能”区域中，勾选“仅显示文字边框”可在复杂图形中提升文字对象显示速度；调整“十字光标大小”可自定义光标覆盖区域,方便精确定位。
- 打开和保存选项卡：设置“自动保存”间隔时间（默认为10分钟），避免意外丢失数据；在“文件安全措施”中启用“总是进行CRC校验”,可减少文件损坏风险。
- 系统选项卡：在“选项”区域的“布局重模选项”下拉菜单中选择“仅重模当前布局”，切换布局时能显著提升性能；“定点设备”选项可配置数字化仪或鼠标按键功能。
- 用户系统配置选项卡：自定义“右键单击”行为，例如设置为“命令完成时确认”或“重复上一命令”，减少鼠标操作步骤；“自定义右键单击”按钮中可进一步细化不同状态下的右键功能。
- 草图选项卡：调整“自动捕捉标记大小”和“靶框大小”，使对象捕捉更易辨识；在“自动捕捉设置”中启用“显示自动捕捉工具栏提示”,可在捕捉时显示类型提示。
- 选择集选项卡：通过“拾取框大小”滑块调整选择框尺寸，在密集图形中平衡选择精度与效率；“夹点大小”滑块可控制夹点显示尺寸,便于编辑操作。
自定义快捷键与工具栏

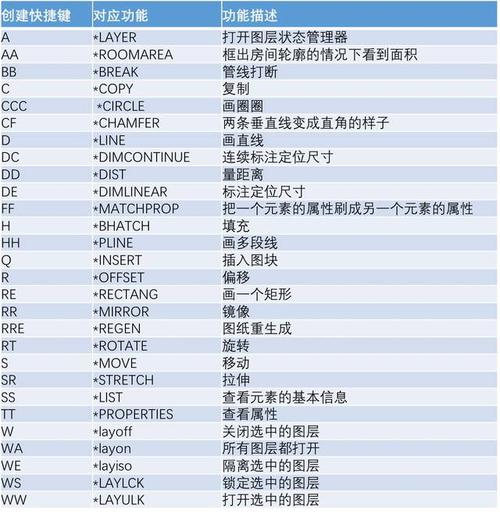

快捷键是命令设置中最常用的提速方式，通过CUI命令（自定义用户界面）可全面管理快捷键和工具栏：
- 创建自定义快捷键：在CUI编辑器中，选择“键盘快捷键”选项卡，点击“新建快捷键”，在“命令列表”中选取目标命令（如“直线”命令为
LINE），在“快捷键”栏输入组合键（如XL），保存后即可通过XL快速调用直线命令，注意避免与系统默认快捷键冲突（如Ctrl+C为复制命令）。 - 修改现有快捷键：在“命令列表”中找到需修改的命令，右键选择“快捷键”，在“特性”面板中重新定义按键，将“圆”（
CIRCLE）的快捷键从C改为YC，避免与“倒角”（CHAMFER）的默认快捷键CHA冲突。 - 工具栏定制：在CUI编辑器的“工具栏”选项卡中，可新建工具栏并添加命令按钮，创建一个“常用绘图”工具栏，将“直线”“圆”“矩形”等命令拖入工具栏，通过“特性”面板修改按钮图标和说明文字,方便界面操作。
系统变量与命令行设置
系统变量是控制CAD内部参数的关键,通过命令行直接输入变量名即可修改：
- 绘图相关变量：
SNAPANG控制捕捉角度，默认为0，输入SNAPANG后输入新值（如45）可使十字光标旋转45度；GRIDMODE控制栅格显示，输入GRIDMODE后输入1开启,0关闭。 - 编辑相关变量：
GRIPHOVER控制夹点悬停效果，输入GRIPHOVER后输入1开启悬停高亮，提升编辑效率；MIRRTEXT控制镜像文字是否可读，输入MIRRTEXT后输入0保持文字正向,1则镜像反转。 - 命令行变量：
CMDECHO控制命令行回显，输入CMDECHO后输入0可隐藏LISP程序中的命令提示；FILEDIA控制文件对话框显示，输入FILEDIA后输入1开启对话框,0则通过命令行输入文件路径。
脚本与LISP程序自动化
对于重复性操作,可通过脚本或LISP程序自定义命令序列：
- 脚本文件（.scr）：用记事本编写脚本命令，例如绘制矩形的脚本内容为：
0,0 100,50保存为
rect.scr，在CAD中输入SCRIPT命令选择该文件，即可自动绘制矩形，脚本可结合DELAY命令控制操作间隔，如DELAY 1000表示暂停1秒。 - LISP程序（.lsp）：编写简单LISP函数实现自定义命令，例如创建一个带图层设置的直线命令：
(defun c:myline () (command "-layer" "n" "mylayer" "c" "1" "mylayer" "") (command "line") )
将代码保存为
myline.lsp，使用APPLOAD命令加载后，输入myline即可调用带图层设置的直线命令。
工作空间与配置文件管理
CAD允许保存不同的工作环境配置,便于多场景切换：
- 保存工作空间：在“工作空间”工具栏中选择“将当前工作空间另存为”，输入名称（如“机械设计”），该配置将保存工具栏、快捷键、界面布局等设置。
- 导入/配置文件：通过“选项”对话框的“配置”选项卡，可保存当前设置为命名配置（如“建筑绘图”），或导出（.arg文件）以便在其他电脑中导入,保持环境一致性。
命令行与动态输入优化
命令行是CAD的核心交互界面,合理设置可提升输入效率：

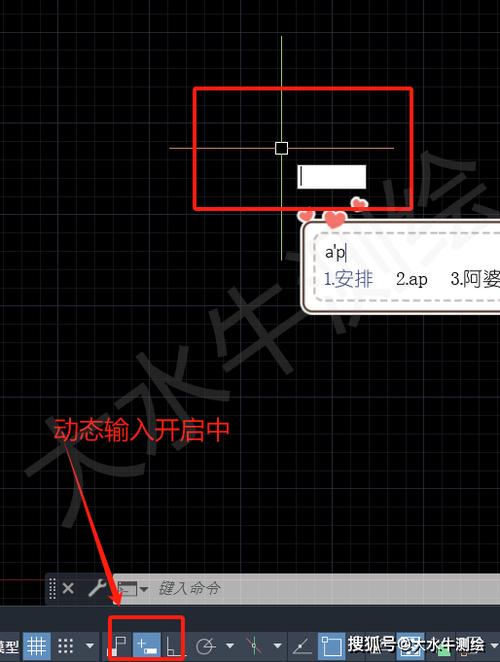

- 动态输入（DYNMODE）：输入
DYNMODE后输入1启用动态输入，可在光标附近显示命令提示和坐标输入，减少视线移动；输入3可启用所有动态输入功能,包括标注输入。 - 命令行窗口：拖动命令行边缘调整窗口大小，右键选择“选项”可修改字体颜色、背景色及历史记录行数；使用
F2键可打开文本窗口,查看完整的命令历史记录。
相关问答FAQs
问：如何修改CAD中“复制”命令的默认基点？
答：默认情况下，“复制”命令（COPY）以对象左下角为基点，若需自定义基点，可在执行COPY命令后，先输入BASE命令，然后指定新的基点位置，后续的复制操作将以此点为基准，使用“带基点复制”（Ctrl+Shift+C）可在复制前手动选择基点。
问：为什么CAD中自定义的快捷键不生效？
答：快捷键不生效通常由以下原因导致：1. 快捷键与系统默认快捷键冲突，需在CUI编辑器中检查并修改；2. 自定义文件未正确加载，通过CUI命令检查“加载部分自定义文件”中是否包含自定义快捷键文件；3. 工作空间未保存，需在“工作空间”工具栏中保存当前配置并应用。
