CAD的镜像命令是计算机辅助设计（CAD）软件中一项非常基础且强大的功能，它主要用于创建选定对象的镜像副本，类似于现实世界中的镜面反射效果，通过镜像命令，用户可以快速生成与原对象对称的图形，从而显著提高绘图效率，特别是在绘制具有对称特征的机械零件、建筑平面图或装饰图案时，本文将详细介绍CAD镜像命令的使用方法、参数设置、应用场景及注意事项,帮助用户更好地掌握这一实用工具。

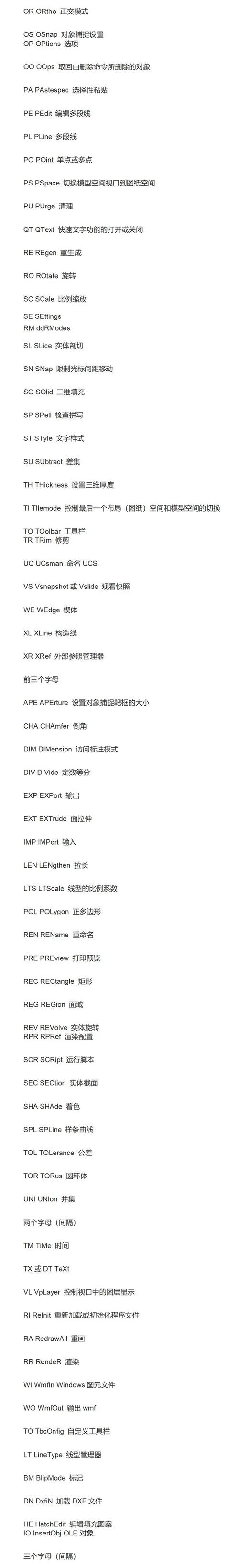

在CAD中，镜像命令通常通过“镜像”（MIRROR）命令执行，其基本操作步骤相对简单，用户需要通过鼠标框选或点选方式选择需要进行镜像操作的对象，可以是一个独立的图形元素，也可以是由多个对象组成的复杂组合，选择完成后，在命令行输入“MIRROR”或点击工具栏中的镜像图标，系统会提示用户指定镜像线的第一点和第二点，这两点定义了一条虚拟的直线，即镜像轴，所有选中的对象将根据这条轴线进行对称复制，镜像线可以是水平线、垂直线或任意角度的斜线，其位置和方向直接决定了镜像对象的方向和位置，在指定镜像线后，系统通常会询问是否删除源对象，用户可以根据实际需求选择“是”或“否”，默认为保留源对象,即生成镜像副本的同时保留原对象。
镜像命令的参数设置中，一个重要的选项是“删除源对象”（Delete Source Objects），在某些情况下，用户可能只需要镜像后的图形而无需保留原对象，例如在绘制对称零件时，完成一半图形后通过镜像生成另一半，此时可以选择删除源对象以简化图形，CAD的镜像命令还支持对文字、标注等特殊对象的处理，在默认情况下，文字和标注在镜像后会保持其可读性，即文字不会出现反向或倒置现象，这是因为CAD软件内置了“镜像文字”的系统变量（MIRRTEXT），当MIRRTEXT设置为0时，文字和标注的镜像结果将保持原始方向；当MIRRTEXT设置为1时，文字和标注会随其他对象一起进行镜像，可能出现反向或倒置的情况，用户可以通过命令行修改MIRRTEXT的值,以适应不同的绘图需求。

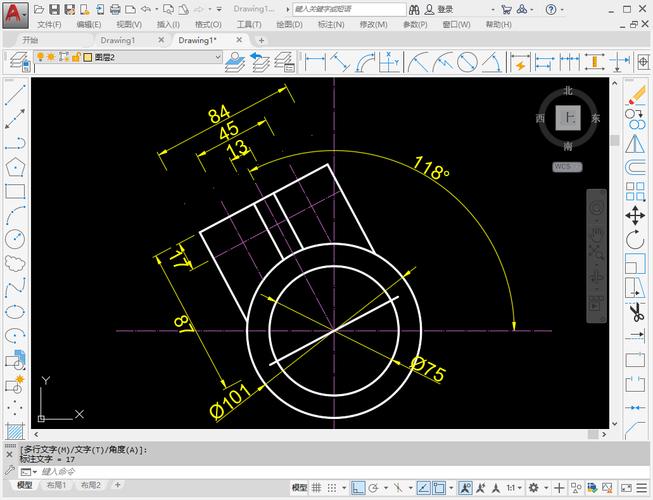

镜像命令的应用场景非常广泛，几乎涵盖了所有需要对称设计的领域，在机械制图中，对称零件如轴、齿轮、法兰等，通常只需绘制一半图形，然后通过镜像命令快速生成完整图形，既节省时间又保证了对称精度，在建筑设计中，建筑立面图、平面布局图中的对称结构，如门窗、柱网、楼梯等，也可以利用镜像命令快速复制和调整，在电气工程、服装设计、工业设计等领域，镜像命令同样发挥着重要作用，在绘制电路图时，对称的电路元件可以通过镜像命令快速布置；在服装设计中，左右对称的衣片可以通过镜像生成,提高设计效率。
为了更直观地展示镜像命令的操作流程,以下通过表格形式列举几种常见镜像操作的应用示例：
| 应用场景 | 操作步骤 | 注意事项 |
|---|---|---|
| 机械零件镜像 | 绘制零件一半轮廓；2. 输入MIRROR命令；3. 选择对象；4. 指定镜像线（如中心线）；5. 选择不删除源对象。 | 确保镜像线为零件的对称中心线，避免镜像后图形错位。 |
| 建筑平面图镜像 | 选择需要镜像的房间或墙体；2. 输入MIRROR命令；3. 指定镜像线（如轴线）；4. 选择删除源对象以清理图形。 | 注意镜像后墙体、门窗的位置关系，必要时需手动调整标注。 |
| 文字镜像处理 | 输入MIRRTEXT命令；2. 设置值为0（保持文字方向）；3. 执行镜像操作。 | 若需文字随图形镜像，则设置MIRRTEXT为1，但需确保文字可读性。 |
| 复杂组合镜像 | 使用窗选方式选择多个对象；2. 输入MIRROR命令；3. 指定镜像线；4. 确认不删除源对象。 | 确保所有对象被正确选中，避免遗漏部分元素导致镜像不完整。 |

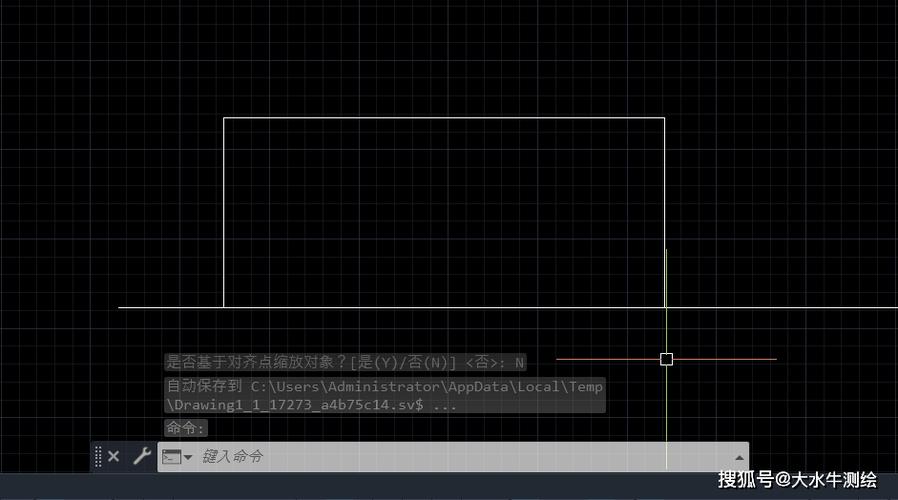

在使用镜像命令时，用户还需注意一些常见问题，如果镜像后的图形位置不符合预期，可能是镜像线指定有误，建议重新检查镜像线的两个点是否准确，对于图层不同的对象，镜像后对象仍将保留在原图层，不会因镜像操作而改变图层属性，如果需要对镜像后的对象进行统一编辑，可以使用“图层匹配”命令将对象调整至同一图层，在三维建模中，镜像命令同样适用，但需注意镜像平面（相当于二维中的镜像线）的指定方式,三维镜像需要通过三个点或选择已有平面来定义镜像平面。
CAD的镜像命令是一项高效且灵活的功能，掌握其使用方法和技巧能够显著提升绘图效率和质量，无论是简单的二维图形还是复杂的三维模型，镜像命令都能帮助用户快速生成对称结构，减少重复劳动，在实际操作中，用户应根据具体需求合理设置镜像参数，注意文字和标注的处理，并结合其他编辑命令完成复杂图形的绘制，通过不断练习和实践，用户可以更加熟练地运用镜像命令,充分发挥CAD软件的设计潜力。
相关问答FAQs：
Q1：为什么镜像文字后文字是反的，如何解决？
A：这是因为CAD系统变量MIRRTEXT的值被设置为1，解决方法是在命令行输入“MIRRTEXT”，然后将其值修改为0，这样文字在镜像时会保持原始方向,不会出现反向或倒置的情况。
Q2：镜像命令是否可以镜像块（Block）对象？如果镜像后块内的元素方向错误怎么办？
A：镜像命令可以镜像块对象，但块内的元素是否会随块一起镜像取决于块的定义，如果块内的元素在创建时已设置为“可镜像”，则镜像时会正常对称；否则可能需要分解块后单独镜像，或重新定义块属性以调整镜像行为，可以通过修改块的“属性定义”中的“镜像”选项来控制镜像效果。
