CAD（计算机辅助设计）作为现代工程设计领域不可或缺的工具，其强大的功能离不开各类命令的高效运用，CAD命令是用户与软件交互的核心指令，通过输入命令或点击工具按钮，可实现绘图、编辑、标注、分析等复杂操作，本文将详细介绍CAD常用命令的功能分类及具体应用，帮助用户系统掌握命令逻辑，提升设计效率。
在CAD操作中,命令可分为绘图类、编辑类、标注类、辅助工具类及显示控制类五大类别，绘图类命令是构建图形的基础，包括直线（LINE）、多段线（PLINE）、圆（CIRCLE）、圆弧（ARC）等，直线命令可通过指定起点和终点绘制连续线段，支持输入相对坐标或极坐标；多段线则可绘制由直线和圆弧组成的连续线条，且整体可统一设置线宽，适合绘制轮廓线，圆命令提供多种绘制方式，如圆心半径、两点直径、三点定圆及切点切点半径模式，满足不同场景需求，矩形（RECTANG）命令可快速生成带倒角或圆角的矩形，通过指定对角点或输入长度宽度参数实现，多边形（POLYGON）命令支持绘制3-1024边的正多边形，可通过内接圆、外切圆或边长方式定位。
编辑类命令用于修改已有图形,是优化图形设计的关键，移动（MOVE）命令可将对象从原位置平移至新位置，需指定基点和位移点；旋转（ROTIFY）命令通过基点与旋转角度改变对象方向，支持输入角度值或拖拽定位，修剪（TRIM）和延伸（EXTEND）是互逆操作，前者可按其他对象为边界剪切多余部分，后者则将对象延伸至指定边界，阵列（ARRAY）命令包括矩形阵列（按行列均匀分布）、路径阵列（沿路径均匀分布）及极轴阵列（围绕中心点环形分布），可快速生成大量规则排列的图形，倒角（CHAMFER）和圆角（FILLET）命令用于连接两条线段，倒角可设置距离或角度，圆角则可指定半径，常用于机械零件的边角处理。
标注类命令确保图形尺寸信息的准确传达,线性标注（DIMLINEAR）用于标注水平、垂直或旋转方向的尺寸，需指定延伸线原点和尺寸线位置，对齐标注（DIMALIGNED）可标注倾斜对象的实际长度，尺寸线与对象平行，半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别用于标注圆及圆弧的半径与直径，自动显示符号“R”或“Φ”，角度标注（DIMANGULAR）可标注两条非平行线间的夹角、圆弧的中心角或三点间的角度，公差标注（TOLERANCE）和形位公差标注（GEOMETAL TOLERANCE）用于机械设计中精确标注尺寸偏差和形位公差，需依据国家标准设置符号与数值。
辅助工具类命令提升绘图精度与效率,对象捕捉（OSNAP）是核心辅助功能，可自动捕捉端点、中点、圆心、交点等关键点，避免手动误差，极轴追踪（POLAR TRACKING）可按设定角度增量显示临时对齐路径，常用于绘制倾斜线，图层（LAYER）命令通过创建不同图层可分类管理图形对象，如设置墙体、门窗、家具等独立图层，便于控制显示与编辑，块（BLOCK）命令将常用图形定义为块，插入时可统一缩放和旋转，修改块定义后所有实例自动更新，大幅减少重复劳动，查询（QUERY）命令包括距离（DIST）、面积（AREA）、列表（LIST）等，可快速获取对象几何信息。
显示控制类命令调整视图以便观察与编辑,缩放（ZOOM）命令通过实时缩放（ZOOM REALTIME）、窗口缩放（ZOOM WINDOW）等方式调整视图比例，不影响图形实际尺寸，平移（PAN）命令可移动视图区域，观察图形不同部分，视图命名（VIEW）可保存特定显示状态，快速切换视角，鸟瞰视图（AERIAL VIEW）以小窗口显示全图，便于定位当前视图范围，三维视图（3D VIEW）包括西南等轴测、东南等轴测等，用于观察三维模型的空间结构。
为更直观对比部分命令功能,以下表格列举常用绘图与编辑命令的核心参数及操作要点：
| 命令名称 | 英文缩写 | 核心参数 | 操作要点 |
|---|---|---|---|
| 直线 | L | 起点、终点、角度 | 支持动态输入，输入“@长度<角度”绘制斜线 |
| 圆 | C | 圆心、半径（直径） | 使用“2P”选项通过两点绘制直径，“3P”通过三点绘制 |
| 修剪 | TR | 选择边界、选择要修剪对象 | 需先选择边界对象，按Enter键后再修剪 |
| 阵列 | AR | 阵列类型、数量、间距 | 矩形阵列需设置行数列数及间距，极轴阵列需设置填充角度 |

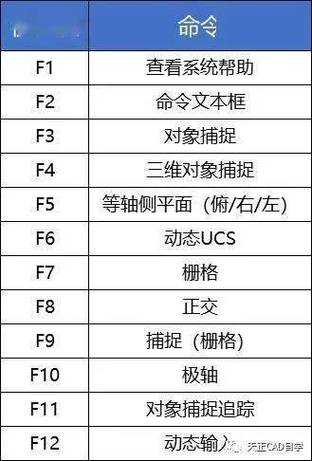

熟练掌握CAD命令功能需结合实践操作,理解命令逻辑与参数含义，并通过快捷键（如L代表直线、TR代表修剪）提升输入效率，对于复杂设计，可结合命令行提示逐步操作，或使用脚本批量执行重复任务，随着CAD版本更新，部分命令功能持续优化，如AutoCAD中“拉伸”（STRETCH）命令可部分拉伸对象，“合并”（JOIN）命令可连接相似对象，需关注版本特性以充分利用工具优势。
相关问答FAQs
Q1：如何快速绘制多个相同间距的平行线？
A：使用“偏移”（OFFSET）命令可高效绘制平行线，操作步骤为：输入OFFSET命令，指定偏移距离（如100），选择源对象，然后在目标侧点击即可生成偏移线，若需多条平行线，可连续点击不同位置，或输入“M”启用“多个”模式一次性生成，结合“阵列”（ARRAY）命令的“路径阵列”功能，可沿指定路径生成均匀分布的平行线。
Q2：标注尺寸时如何修改箭头样式和文字高度？
A：在尺寸标注中，可通过“标注样式管理器”（DIMSTYLE）统一修改样式，输入DIMSTYLE命令后，选择当前样式或新建样式，进入“符号和箭头”选项卡可设置箭头类型（实心闭合、建筑标记等）及大小；在“文字”选项卡中可调整文字高度、颜色及位置，若需单独修改某个标注，双击该标注后打开“特性”面板（Ctrl+1），可单独更改箭头、文字等属性，不影响其他标注样式。
