在CAD软件中,属性块编辑命令是管理块对象中非图形数据的重要工具，通过这些命令可以创建、修改、提取和显示块的属性信息，从而实现参数化设计、数据统计和自动化管理等功能，属性块通常由图形对象和属性定义两部分组成，属性定义包含标签、提示、值、文字样式、位置等参数，而编辑命令则针对这些参数进行精细化调整。
属性块编辑的核心命令及操作流程
-
ATTDEF（定义属性）
在创建块之前，需先使用ATTDEF命令定义属性，执行命令后，会弹出“属性定义”对话框，主要参数包括：- 模式：设置属性在块中的显示行为，如“不可见”（插入块后不显示属性文字）、“固定”（属性值不可修改）、“验证”（插入块时提示验证属性值）等。
- 属性：输入“标记”（属性的唯一标识符，如“价格”“型号”）、“提示”（插入块时显示的提示信息）和“默认值”（可选的初始值）。
- 文字设置：定义属性文字的样式、对正方式、高度和旋转角度。
- 插入点：通过拾取点或输入坐标确定属性文字在块中的位置。
完成定义后，属性会显示为带有标记的文字（如“价格”），与图形对象一起创建为块。
-
BEDIT（块编辑器）

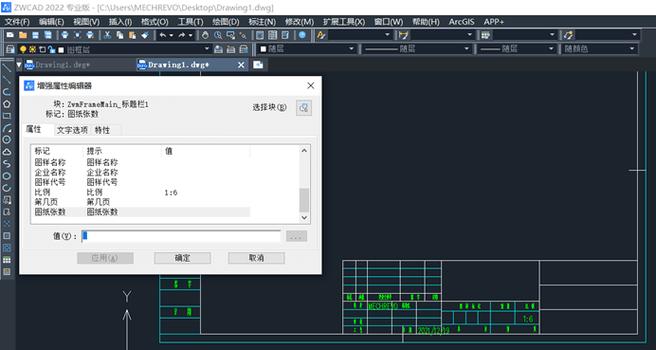

对于已存在的块，可通过BEDIT命令进入块编辑环境，直接修改属性的位置、样式或文字内容，在块编辑器中，双击属性对象可打开“增强属性编辑器”，包含三个选项卡：- 属性：修改属性值（如将默认的“100”改为“200”）。
- 文字选项：调整文字样式、高度、宽度比例、倾斜角度等。
- 特性：更改图层、线型、颜色等图形特性。
编辑完成后保存修改，块中所有实例将同步更新。
-
ATTEDIT（编辑属性）
该命令分为“全局”和“单个”两种模式。

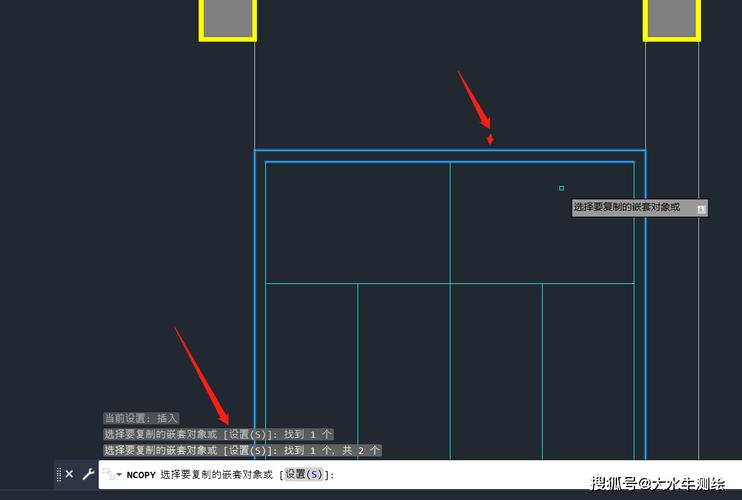

（图片来源网络，侵删）- 单个编辑：执行ATTEDIT命令，选择块对象后，可逐个修改属性值、位置和样式，适用于少量属性的调整。
- 全局编辑：输入“-ATTEDIT”进入命令行模式，通过通配符（如“*”或“？”）批量修改符合特定标记的属性值（如将所有“型号”为“A”的属性改为“B”）。
-
EATTEXT（属性提取）
当需要将块中的属性数据导出为表格或文件时，使用EATTEXT命令，启动后，向导会引导用户选择属性块、设置提取字段（如标记、值、图层等）、指定输出格式（CSV、Excel或表格），提取一批家具块的“名称”“数量”和“价格”信息，生成物料清单表。 -
块属性管理器（BATTMAN）
通过BATTMAN命令可集中管理当前图形中所有块的属性，在弹出的对话框中，可按块名称筛选属性，统一修改属性定义（如将“价格”的提示文字改为“单价”），或设置属性值的“不可见”“固定”等模式，修改后影响所有块实例。
属性块编辑的注意事项
- 属性标记的唯一性：同一块中的属性标记不能重复，否则会导致数据混乱。
- 块的重定义：修改块定义后，需使用“重定义”功能更新图形中的所有块实例，避免新旧属性不匹配。
- 数据兼容性：提取属性数据时，确保属性值的格式统一（如数字类型不包含文字符号），否则可能影响后续数据处理。
属性块编辑应用场景示例
| 应用场景 | 操作步骤 | 效果 |
|-------------------|--------------------------------------------------------------------------|--------------------------| 栏 | 使用ATTDEF定义“设计者”“日期”“图号”等属性，创建块后通过BEDIT修改属性值 | 标题栏信息可随项目更新 |
| 设备参数表 | 为设备块定义“功率”“重量”“型号”属性，用EATTEXT提取数据生成Excel表格 | 快速统计设备参数 |
| 批量修改标注 | 通过-ATTEDIT全局编辑命令，将所有“材料”属性为“钢”的块改为“不锈钢” | 减少重复操作，提高效率 |
相关问答FAQs
Q1：为什么修改块属性后，图形中其他块实例没有同步更新？
A：这通常是因为修改属性定义后未执行“块重定义”，解决方法是：在块编辑器（BEDIT）中完成修改后，点击“保存块定义”或“关闭块编辑器”并选择“重定义块”；若使用BATTMAN修改属性模式，需点击“应用”按钮更新所有实例，需确认未使用“分解”命令炸开块，否则属性将独立于块存在，无法同步更新。
Q2：如何将属性块中的文字信息批量导出到Word文档？
A：可通过“属性提取”功能实现，执行EATTEXT命令，在向导中选择“Microsoft Excel (*.xlsx)”作为输出格式，提取完成后将Excel表格复制到Word中；若需直接导出为Word表格，可先将数据保存为CSV文件，再通过Word的“插入-表格-从文本”功能导入，注意，提取前需确保所有块属性已定义完整，且无重复标记。
