CAD2014作为AutoCAD的经典版本，其修改命令是提升绘图效率的核心工具，掌握这些命令的用法与技巧，能帮助用户快速调整图形、完善细节，高效完成设计任务，以下从常用修改命令的功能、操作方法及注意事项展开详细说明。
常用修改命令详解

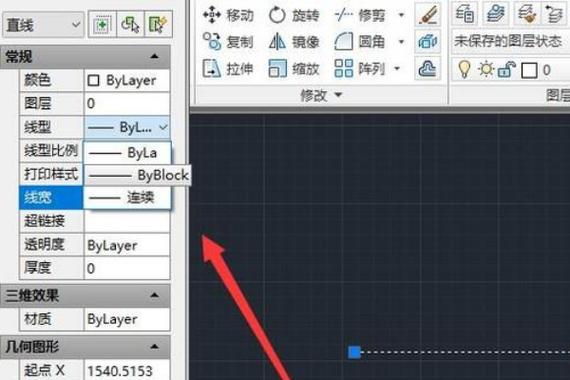

CAD2014的修改命令主要分为图形编辑、属性调整及对象修改三大类，通过“修改”工具栏或命令行输入指令即可调用。
图形编辑类命令
（1）移动（MOVE/M）
用于调整图形位置，操作时需先选择对象，然后指定基点和目标点，基点可以是任意点，建议选择图形的特征点（如端点、中点）以确保精度，移动一个矩形时，可选中矩形后拾取左下角为基点,输入目标坐标或直接用鼠标定位。
（2）旋转（ROTATE/RO）
将图形绕指定基点旋转一定角度，输入命令后选择对象，指定基点，再输入角度值（正值为逆时针，负值为顺时针），若需参照其他对象旋转，可选择“参照（R）”选项,通过指定两点来确定旋转角度。
（3）缩放（SCALE/SC）
等比或非等比调整图形大小，选择对象后指定基点，输入比例因子（如输入“2”放大一倍，“0.5”缩小一半），若需按参照长度缩放，可选择“参照（R）”,分别输入参照长度和新长度。
（4）修剪（TRIM/TR）
用于剪切多余线条，需先选择剪切边界（可多选），然后单击要修剪的部分，若边界未完全闭合，可按住Shift键延伸对象，修剪两条相交直线时，先选两条线为边界,再单击各自超出部分即可。
（5）延伸（EXTEND/EX）
将对象延伸至指定边界，操作与修剪类似，先选择边界，再单击需延伸的对象,延伸时同样支持Shift键切换为修剪功能。
属性调整类命令
（1）倒角（CHAMFER/CHA）
为直线或多段线添加倒角，输入命令后，可设置倒角距离（D选项），或通过角度（A选项）定义倒角形状，选择两条直线后，系统自动生成倒角，若距离为0,则实现尖角连接。

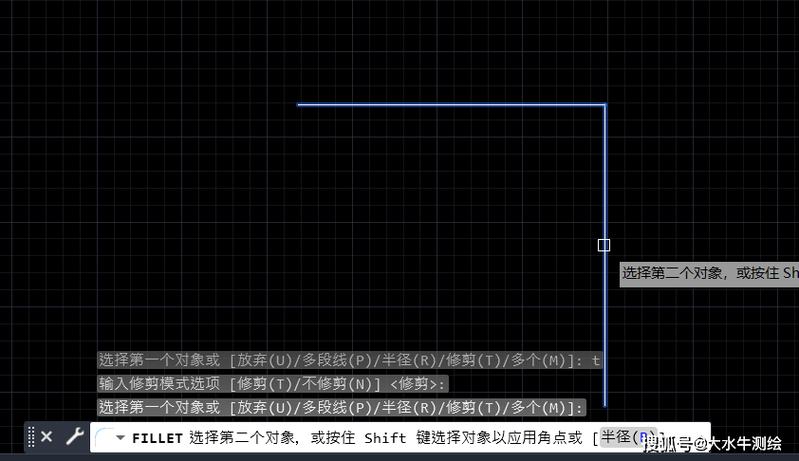

（2）圆角（FILLET/F）
通过圆弧连接两条直线，设置圆角半径（R选项）后，选择两条直线即可生成圆角，半径为0时，与倒角距离为0效果类似，但圆角仅适用于直线、圆弧等对象。
（3）分解（EXPLODE/X）
将复合对象分解为单一元素，将块、多段线或尺寸标注分解为基本线条和文字，便于单独编辑，需注意，分解后部分对象（如多段线宽度信息）会丢失。
对象修改类命令
（1）偏移（OFFSET/O）
创建与原对象平行的新对象，可设置偏移距离，选择对象后，在指定侧单击即可生成偏移图形，适用于创建同心圆、平行线等，偏移多段线时可能通过“修剪（T）”选项控制是否保留原对象。
（2）阵列（ARRAY/AR）
按规律复制多个对象，CAD2014支持矩形阵列（行、列间距）和环形阵列（中心点、项目数量），阵列后，若需修改参数，可双击阵列对象打开“阵列”对话框重新设置。
（3）拉伸（STRETCH/S）
调整图形局部形状，需用交叉窗口选择要拉伸的部分，指定基点和位移点，仅选中部分对象时，拉伸会移动选中点；若选中整个对象,则等同于移动命令。
操作技巧与注意事项
- 命令行输入效率：多数命令支持简写（如M代表移动），熟练使用可减少鼠标操作。
- 对象选择方式：交叉窗口（从右向左拖拽）选择多个对象，窗口选择（从左向右拖拽）仅选中完全包含的对象。
- 夹点编辑：选中对象后，夹点（蓝色控制点）会高亮显示，直接拖动夹点可快速移动、拉伸或旋转对象，右键单击夹点可切换编辑模式。
- 图层管理：修改对象前，建议确认当前图层是否正确，避免误操作导致图形混乱。
- 撤销与重做：使用“UNDO/U”撤销操作，“REDO”恢复撤销，快捷键为Ctrl+Z和Ctrl+Y。
修改命令应用场景对比
| 命令名称 | 主要功能 | 适用对象 | 常见场景 |
|---|---|---|---|
| 修剪（TR） | 剪切多余线条 | 直线、多段线、圆弧 | 修改墙体交叉处、删除图形重叠部分 |
| 偏移（O） | 创建平行对象 | 直线、圆、多段线 | 绘制道路边线、管道同心圆 |
| 阵列（AR） | 规律复制对象 | 任意对象 | 布置窗户、螺栓孔等重复元素 |
| 分解（X） | 拆分复合对象 | 块、多段线、尺寸标注 | 编辑块内部结构、修改多段线线宽 |
相关问答FAQs
Q1：为什么使用修剪命令时提示“未找到有效的边”？
A：通常是因为未选择剪切边界或边界与被修剪对象不相交，解决方法：先选择所有作为边界的对象，按Enter键确认后再单击需修剪的部分；若边界未相交，可先延长边界线再修剪。
Q2：如何快速将多个对象对齐到同一水平或垂直位置？
A：使用“对齐（ALIGN/AL）”命令或“移动+旋转”组合操作，对齐多个矩形时，可先选中需调整的对象，输入“AL”命令，指定源点（如矩形左下角）和目标点（如参考线上的点）,系统会自动移动并旋转对象至对齐。
