CAD（计算机辅助设计）作为工程设计与绘图的核心工具，其高效操作离不开对常用命令的熟练掌握，无论是二维平面图还是三维模型构建，命令的灵活运用直接决定了绘图效率与精度，以下将详细梳理CAD画图中的常用命令，涵盖绘图、修改、标注、辅助功能等核心模块，并结合实际应用场景解析其操作逻辑与技巧。

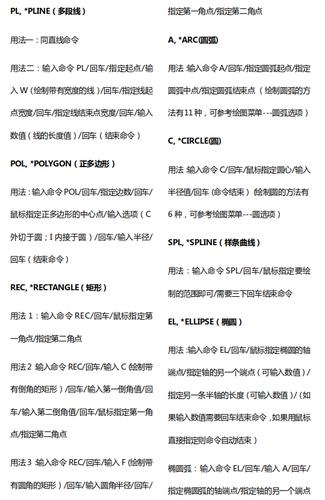

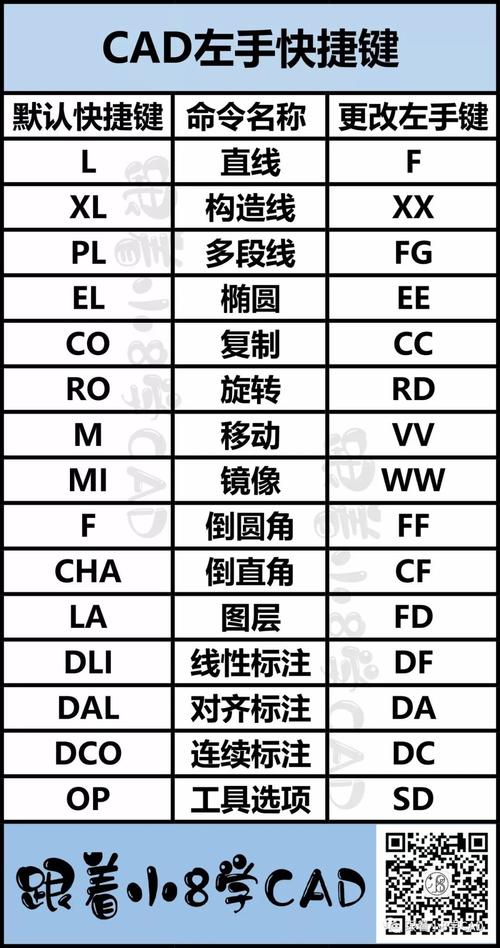

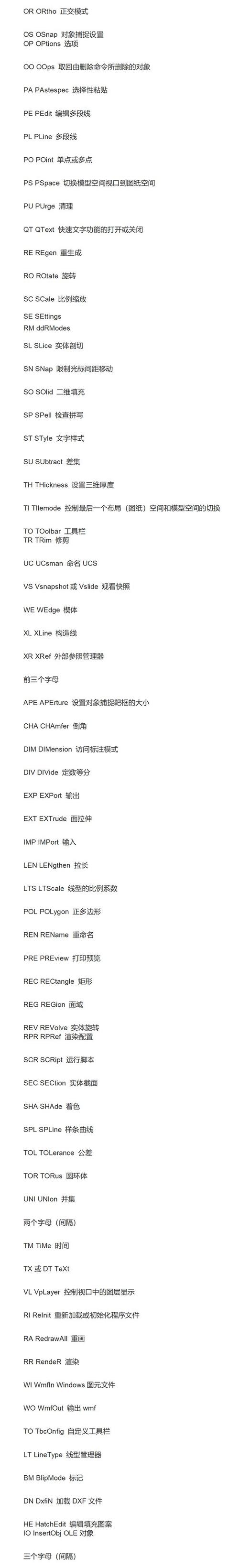

绘图类命令：构建图形的基础元素

绘图命令是CAD绘图的起点,用于生成基本的几何图形。

1. 直线（LINE/L）：最基础的绘图命令，通过指定起点和终点绘制直线，支持连续绘制（输入“C”闭合图形），绘制三角形时，依次输入三个顶点坐标后，输入“C”即可自动连接起点与终点。
2. 圆（CIRCLE/C）：提供多种绘制方式，如“圆心+半径”（默认）、“圆心+直径”（D）、“两点定义直径”（2P）、“三点定义圆周”（3P），绘制与已知直线相切的圆，可选择“相切、相切、半径”（TTR）选项。
3. 矩形（RECTANG/REC）：通过指定对角点或输入长度、宽度绘制矩形，支持倒角（C）和圆角（F）修饰，绘制带20mm圆角的矩形，输入“F”后设置圆角半径，再指定对角点即可。
4. 多段线（PLINE/PL）：可绘制由直线和圆弧组成的连续线段，且整体作为一个对象，其优势在于可统一设置线宽（W），例如绘制带宽度的箭头时，先设置起点宽度，再动态调整终点宽度。
5. 圆弧（ARC/A）：提供11种绘制方式，最常用的是“三点”（3P）、“起点+圆心+终点”（SCE）和“起点+圆心+角度”（SCA），绘制与两直线相切的圆弧，可选择“起点+端点+半径”模式，并启用“相切”捕捉。

修改类命令：优化图形结构

修改命令用于调整已有图形的形状、位置或属性，是提升绘图效率的关键。

1. 移动（MOVE/M）：将对象从原位置移动到新位置，需指定基点和位移点，将圆形从A点移动到B点，先选择圆形，指定A点为基点，再捕捉B点为目标点。
2. 复制（COPY/CO）：创建对象的副本，支持多重复制（输入“O”设置数量），在阵列布局中，可先复制一个对象，再通过“阵列”命令快速生成多个副本。
3. 修剪（TRIM/TR）：以其他对象为剪切边，裁剪掉指定对象的部分，操作时需先选择剪切边，再选择要修剪的对象，修剪两条相交直线多余的部分，先选择两条直线作为剪切边，再点击需要删除的线段。
4. 延伸（EXTEND/EX）：将对象延伸至指定的边界对象，操作逻辑与“修剪”类似，将短线段延伸至长线段，先选择长线段为边界，再点击短线段即可完成延伸。
5. 旋转（ROTATE/RO）：绕指定基点旋转对象，可输入角度或通过拖动确定旋转方向，将矩形旋转45度，先选择矩形，指定基点，再输入角度值“45”。
6. 缩放（SCALE/SC）：按比例放大或缩小对象，需指定基点和比例因子，将图形缩小为原来的0.5倍，输入比例因子“0.5”即可。

标注类命令：确保图形的尺寸精度

标注是工程图纸的核心,用于传达对象的尺寸、公差等信息。

1. 线性标注（DIMLINEAR/DLI）：标注水平或垂直方向的尺寸，需指定第一条尺寸界线原点、第二条尺寸界线原点和尺寸线位置，标注矩形长度时，依次捕捉两个对角点，再拖动尺寸线至合适位置。
2. 对齐标注（DIMALIGNED/DAL）：标注倾斜对象的尺寸，尺寸线与对象平行，标注斜边的长度时，直接捕捉斜边的两个端点即可自动生成对齐标注。
3. 半径/直径标注（DIMRADIUS/DRA/DIMDIAM/DDI）：标注圆或圆弧的半径或直径，标注圆直径时，选择圆弧对象，系统自动显示直径尺寸，拖动至合适位置放置。
4. 角度标注（DIMANGULAR/DAN）：标注两条直线或三个点之间的角度，标注两直线的夹角，依次选择两条直线，再拖动尺寸线至合适位置。

辅助功能类命令：提升绘图效率的“利器”

辅助功能命令虽不直接生成图形,但能显著提升绘图精度与速度。

1. 对象捕捉（OSNAP）：精确捕捉对象的特殊点，如端点、中点、圆心、交点等，通过状态栏的“对象捕捉”按钮可开启/关闭，或输入“OSNAP”命令进行详细设置，绘制直线时，开启“中点”捕捉，可直接捕捉到线段中点。
2. 图层（LAYER/LA）：管理复杂图形的核心工具，可将不同类型的对象（如轴线、墙体、标注）分配至不同图层，便于统一控制颜色、线型和显示状态，将“轴线”图层设置为红色、虚线，关闭该图层即可隐藏所有轴线。
3. 块（BLOCK/B）：将常用图形（如门窗、家具）定义为块，便于重复调用和修改，将“窗”图形定义为块后，插入时只需指定插入点，修改块定义后所有实例将同步更新。
4. 阵列（ARRAY/AR）：快速生成多个按规律排列的对象副本，包括矩形阵列（行数×列数）和环形阵列（项目数、填充角度），绘制楼梯台阶时，可用矩形阵列快速生成多个台阶。

其他实用命令

1. 填充（HATCH/H）：为封闭区域添加图案填充（如剖面线、材质纹理），需选择填充边界和图案类型，在墙体剖面中填充斜线图案，选择墙体边界后，选择“ANSI31”图案即可。
2. 文字（TEXT/T）：添加单行或多行文字，支持设置字体、高度、对齐方式，添加注释文字时，输入“T”后指定文字起点，设置高度和旋转角度，输入文字内容即可。
3. 特性匹配（MATCHPROP/MA）：将源对象的属性（如颜色、线型、图层）应用到目标对象，操作类似Word中的“格式刷”，将一条直线的线型改为虚线，先选择源直线，再点击目标直线即可。

相关问答FAQs

Q1：如何快速绘制多个间距相同的对象？
A：可使用“阵列（ARRAY/AR）”命令，绘制多个间距为100mm的圆形，先绘制一个圆形，输入“AR”选择“矩形阵列”，设置“列数”为5、“列间距”为100，即可快速生成多个等间距圆形，若需环形阵列，可选择“环形阵列”，设置项目数和填充角度（如360°为整圆）。

Q2：在CAD中如何精确控制图形的尺寸比例？
A：通过“缩放（SCALE/SC）”命令和“对象捕捉”功能结合实现，将一个100mm×100mm的正方形缩放为50mm×50mm，选择正方形后输入“SC”，指定基点（如左下角），输入比例因子“0.5”即可，若需按实际尺寸绘制，可结合“线性标注（DLI）”检查尺寸，或使用“绘图单位（UNITS/UN）”命令设置精确的单位（如毫米）和精度。
