在CAD软件中，3D命令是实现三维建模、编辑和渲染的核心工具，掌握这些命令能显著提升设计效率和精度，以下将详细分类介绍常用的3D命令，涵盖基础操作、实体建模、曲面建模、编辑修改及视觉控制等类别,并辅以表格总结关键命令功能。

基础操作与视图控制

3D设计首先需要熟悉视图切换和坐标系操作，以便准确观察和定位模型。

• VPOINT/VP：设置三维观察方向，通过输入坐标或指南针调整视角。
• 3DORBIT/3DO：动态旋转视图，按住鼠标左键拖拽可改变观察角度，右键切换模式（如缩放、平移）。
• PLAN：将视图切换至当前坐标系的平面视图（如XY平面、YZ平面）。
• UCS/UCSICON：用户坐标系管理，通过UCS命令可创建、移动或旋转坐标系，UCSICON控制坐标系图标的显示状态。
• VIEW/V：管理命名视图，可保存特定视角以便快速切换。

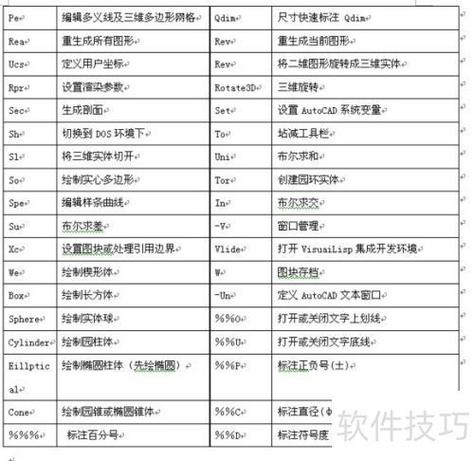

三维实体建模

实体建模是创建三维模型的核心，常用命令包括基本体生成和复杂实体构建。

基本实体创建

复杂实体构建

• EXTRUDE/EXT：将二维对象拉伸为三维实体，可设置拉伸路径、倾斜角度（如斜拉伸）。
• REVOLVE/REV：绕指定轴旋转二维对象生成旋转体（如创建轴、盘类零件）。
• LOFT：通过多个横截面形状生成平滑实体，需依次选择截面并定义路径。
• SWEEP：沿指定路径扫掠二维对象生成实体（如弹簧、管道）。
• PRESSPULL：在二维对象上拖拽生成三维实体或孔洞，支持实时预览。

三维曲面建模

曲面适用于复杂形状或需要平滑过渡的场景，命令包括基本曲面和高级曲面。

基本曲面创建

高级曲面操作

• EDGESURF：通过四条边界曲线创建孔斯曲面。
• REVSURF：绕轴旋转二维对象生成旋转曲面。
• TABSURF：沿方向矢量和路径曲线拉伸生成曲面。
• LOFTSURF：通过多个横截面生成平滑曲面（类似LOFT命令，但生成曲面）。

三维编辑与修改

创建模型后，需通过编辑命令调整形状、位置和关系。

实体编辑

• UNION/UNI：合并多个实体为一个整体（求并运算）。
• SUBTRACT/SU：从实体中减去与其他实体的公共部分（求差运算）。
• INTERSECT/IN：保留多个实体的公共部分（求交运算）。
• SLICE/SL：用平面切割实体，保留指定部分。
• SECTION/SEC：生成实体与平面的截面二维对象。
• CHAMFER/CHA：对实体边添加倒角，可设置倒角距离。
• FILLET/F：对实体边添加圆角，可设置圆角半径。

曲面编辑

• SURFFRAME：显示或隐藏曲面网格线。
• SURFEDIT：编辑曲面顶点、边或面，如调整曲面形状。
• JOIN：将相邻曲面合并为一个曲面。

视觉样式与渲染

为模型添加材质、灯光和渲染效果，提升设计表现力。

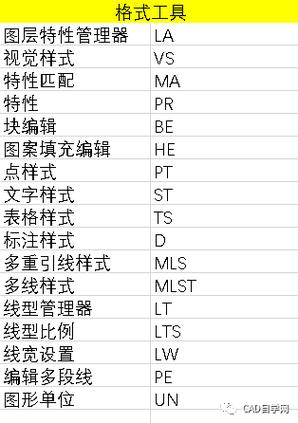

• VSCURRENT/VS：切换视觉样式，如“线框”“真实”“概念”“带边框着色”等。
• MATERIALS/MAT：管理材质库，为模型赋予材质（如金属、塑料）。
• LIGHT/LIGHT：添加光源，包括点光源、聚光灯、平行光。
• RENDER/RP：渲染模型生成高质量图像，可设置输出分辨率和渲染类型。

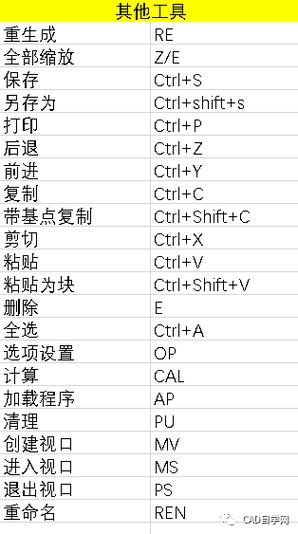

相关问答FAQs

Q1：如何将二维图形快速转换为三维实体？
A：可通过EXTRUDE（拉伸）或REVOLVE（旋转）命令实现，将闭合的二维多边形拉伸为实体时，需确保二维对象是封闭的（如用PEDIT的“闭合”选项处理多边形），然后执行EXTRUDE命令，指定拉伸高度或路径即可，若需创建中空实体，可先绘制内外两个二维轮廓，分别拉伸后用SUBTRACT命令差集运算。

Q2：三维模型中如何精确控制坐标系？
A：使用UCS命令可灵活调整坐标系，输入UCS后选择“新建”（N），可通过“三点”（3P）指定新坐标系的X轴、Y轴原点；或选择“对象”（OB），以二维对象对齐坐标系；还可通过“视图”（V）将坐标系平面与当前视图对齐，若需恢复世界坐标系，直接输入UCS并选择“世界”（W）即可。
