在CAD软件的操作中，掌握常用命令是提高绘图效率的基础，无论是二维草图绘制还是三维模型构建，熟练运用核心命令都能让复杂任务变得简单，以下将详细介绍CAD中几个高频使用的命令，涵盖绘图、修改、标注及辅助功能，并通过表格对比部分命令的参数差异,帮助用户系统化理解与应用。
绘图类命令：构建图形的基础元素
绘图类命令是CAD操作的起点，用于生成基本的几何图形，后续的修改和标注均以此为基础。
-
LINE（直线）
直线是最基础的绘图命令，用于绘制连续的线段，执行命令后，用户需依次输入起点坐标和终点坐标，或通过鼠标拾取点，支持“闭合（C）”选项，使最后一点自动连接至起点，形成封闭图形，绘制三角形时，依次输入三个顶点后，输入“C”即可自动封闭。 -
CIRCLE（圆）
圆命令用于绘制圆形，提供多种定义方式：- 圆心、半径：最常用方式，指定圆心后输入半径值；
- 圆心、直径：在提示直径时输入“D”，再输入直径长度；
- 三点（3P）：通过圆周上三个点确定圆；
- 两点（2P）：通过直径两端点确定圆；
- 相切、相切、半径（T）：绘制与两个已知对象相切且指定半径的圆。
-
RECTANGLE（矩形）
用于绘制矩形，只需指定对角线两个端点即可，通过参数可设置圆角（如输入“F”后指定圆角半径）、宽度或厚度（适用于三维绘图），绘制100x50的圆角矩形，执行命令后输入“F”，设置圆角半径为5，再依次拾取两个对角点。

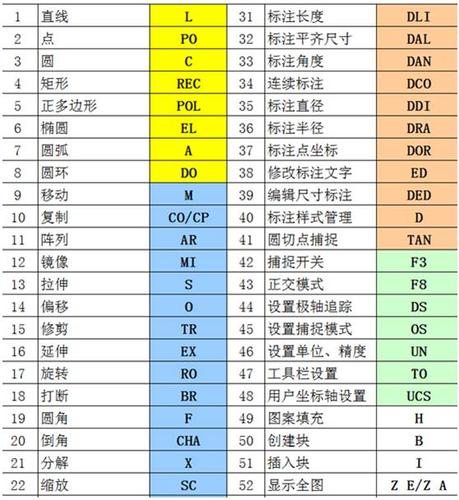

（图片来源网络，侵删） -
ARC（圆弧）
圆弧命令用于绘制圆弧，参数组合灵活，常用方式包括：- 三点（3P）：依次起点、圆弧上一点、终点；
- 圆心、起点、终点：指定圆心后，按顺序输入起点和终点角度；
- 起点、端点、半径：通过起点、终点和半径确定圆弧（半径需大于弦长的一半）。
修改类命令：优化图形的关键工具
修改类命令用于调整已有图形的形状、位置或属性，是CAD编辑的核心。
-
MOVE（移动）
将对象从原位置移动到指定位置，需先选择对象，然后指定基点（移动的参考点）和目标点，将圆从坐标(0,0)移动到(100,50)，可先选择圆，基点拾取圆心，目标点输入@100,50（相对坐标）。 -
COPY（复制）
复制对象到新位置，保留原对象，操作与MOVE类似，但需指定“模式”参数：单个复制（默认）或多个复制（输入“M”后可连续复制多个对象），复制多个圆形成阵列时，输入“M”后依次指定基点和多个目标点即可。 -
ROTATE（旋转）
将对象绕指定基点旋转指定角度，输入角度时，正值逆时针旋转，负值顺时针旋转，支持“参照（R）”选项，通过参照对象的角度确定旋转角度，将倾斜的矩形调整至水平，可选择矩形后指定基点，输入“R”，依次选择参照边的两个端点，再输入0使边水平。 -
TRIM（修剪）
用于裁剪对象超出边界的部分，需先选择剪切边界（作为裁剪依据的对象），再选择要修剪的对象，修剪两条相交直线多余的部分，先选择两条直线作为边界，再分别点击需要删除的线段。 -
EXTEND（延伸）
与TRIM相反，将对象延伸至指定的边界对象，操作步骤类似：先选择边界，再选择需要延伸的对象，将短线段延伸至长线段，先选择长线段为边界，再点击短线段即可延伸。 -
OFFSET（偏移）
创建与原对象平行且等距的新对象，适用于绘制同心圆、平行线等，输入偏移距离后，选择对象，再指定偏移方向（内侧或外侧），绘制矩形内框，偏移距离为10，向内侧偏移即可生成内矩形。
标注类命令：传达图形尺寸的核心
标注类命令用于添加尺寸、文字等注释，确保图形信息的准确传递。
-
DIMLINEAR（线性标注）
用于标注水平或垂直方向的尺寸，需指定延伸线的两个原点和尺寸线位置，标注矩形长度时，依次拾取两个短边端点，再拖动鼠标确定尺寸线位置。 -
DIMRADIUS（半径标注）
标注圆或圆弧的半径，选择对象后，系统自动显示半径值，用户可拖动标注线至合适位置。 -
DIMDIAMETER（直径标注）
与半径标注类似，用于标注圆或圆弧的直径，标注前需选择“直径”选项或直接执行DIMDIAMETER命令。 -
MTEXT（多行文字）
用于添加多行文本，支持字体、字号、颜色等格式设置，执行命令后，拖动鼠标确定文本框范围，在弹出的编辑器中输入内容并调整格式。
辅助类命令：提升绘图效率的“加速器”
辅助类命令虽不直接生成图形，但能通过优化操作环境大幅提升效率。
-
OSNAP（对象捕捉）
开启后可自动捕捉对象的特殊点（如端点、中点、圆心、交点等），避免手动输入坐标的误差，通过“草图设置”可自定义捕捉模式，例如绘制直线时开启“中点”捕捉，可直接连接线段中点。 -
GRID（栅格）
在绘图区显示均匀分布的栅格点，帮助用户定位和对齐，通过“F7”键开关栅格，可在“草图设置”中调整栅格间距。 -
ZOOM（缩放）
调整视图显示比例，常用选项包括：- 窗口（W）：指定矩形区域放大显示；
- 全部（A）：显示所有图形对象；
- 范围（E）：最大化显示当前图形。
-
LAYER（图层）
图层是管理图形的重要工具，可将不同类型的对象（如轴线、墙体、标注）分配至不同图层，通过控制图层的“开/关”“冻结/解冻”实现显示管理，隐藏标注图层后，可专注于图形主体编辑。
部分命令参数对比表
为直观展示命令差异，以下列出常用命令的核心参数及功能对比：
| 命令 | 核心参数/选项 | 功能说明 |
|---|---|---|
| LINE | 闭合（C）、长度（L） | 通过“C”封闭图形；“L”可直接输入线段长度，替代终点坐标。 |
| CIRCLE | 圆心（C）、三点（3P）、相切（T） | “3P”通过三点画圆；“T”需先选择两个相切对象，再输入半径。 |
| TRIM | 栏选（F）、窗交（C） | “F”通过栏选多个对象修剪；“C”通过窗交选择修剪对象，提高批量修剪效率。 |
| OFFSET | 通过（T）、删除（E） | “T”通过指定点确定偏移方向；“E”可选择是否删除原对象（默认保留）。 |
| ROTATE | 复制（CO）、参照（R） | “CO”旋转时保留原对象；“R”通过参照角度自定义旋转角度（如将30°转至90°）。 |
相关问答FAQs
Q1：为什么使用TRIM命令时提示“未找到有效的边界”？
A1：通常是因为未正确选择剪切边界，TRIM命令需先选择至少一个边界对象（如直线、圆弧等），然后再选择要修剪的对象，若边界对象与修剪对象未相交或未完全包含，也可能导致提示无效，解决方法：确保边界对象与修剪对象有实际交集，或使用“延伸（EXTEND）”命令先将边界对象延长。
Q2：如何快速绘制多个间距相同的圆？
A2：可结合“ARRAYARRAYRECT”（矩形阵列）命令实现，操作步骤：①先用CIRCLE命令绘制一个圆；②执行ARRAYRECT，选择该圆；③设置“列数”和“行数”（如2列2行）；④输入“列间距”和“行间距”（如50）；⑤确认即可生成间距相同的圆阵列，若需环形阵列，可使用“ARRAYARRAYPOLAR”命令,指定中心点和项目数量。
