在CAD绘图过程中,多线（MLINE）作为一种高效的绘图工具，常用于绘制墙体、道路、管线等具有平行特征的图形元素，实际绘图时常常需要对已绘制的多线进行编辑修改，如调整间距、闭合开口、改变角点样式等，掌握CAD多线修改命令便成为提升绘图效率的关键，CAD中专门针对多线的编辑命令主要是“MLEDIT”，通过该命令可以灵活处理多线的交叉、合并、剪切等复杂操作，同时结合“特性”（PROPERTIES）命令和“多线样式”（MLSTYLE）命令，还能实现对多线全局属性的调整，以下将从多线编辑的核心命令、操作步骤及实用技巧三个方面展开详细说明。
多线修改的核心命令与功能

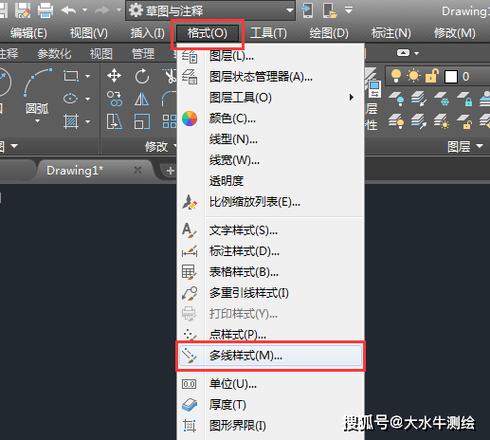

多线的修改主要依赖“MLEDIT”命令，该命令提供了12种编辑工具，可分为四类：十字闭合与打开、T形闭合与打开、角点结合和剪切/接合，这些工具通过选择多线的交叉点或角点，实现不同的编辑效果。“十字闭合”工具可将两条交叉的多线修剪为闭合的十字交叉，而“T形打开”则能将一条多线以T形方式与另一条多线相交并修剪多余部分，若需修改多线的全局属性，如比例、样式或图层，可通过“特性”选项板快速调整，选中多线后按Ctrl+1打开属性面板，即可修改多线的比例因子（默认比例为20，可按需调整）、封口形式（直线、外弧、内弧或角度）等参数，对于多线样式的修改，则需通过“MLSTYLE”命令进入样式管理器，新建或编辑多线样式，定义组成多线的元素数量、偏移量、线型及颜色等，修改后需将多线重新生成或分解后重新绘制才能生效。
多线修改的操作步骤
以使用“MLEDIT”命令修剪多线交叉为例，具体操作步骤如下：在命令行输入“MLEDIT”并回车，或通过“修改-对象-多线”菜单打开多线编辑工具对话框；根据编辑需求选择对应的工具，例如选择“T形闭合”；命令行提示“选择第一条多线”，单击需要保留的主体多线；接着提示“选择第二条多线”，单击与主体多线相交的次要多线，系统将自动修剪交叉部分，形成T形连接，若需修改多线的比例，则需先选中多线，输入“SC”命令（SCALE）指定基点和比例因子，或通过“特性”面板直接修改“比例”属性值，对于多线样式的调整，需提前通过“MLSTYLE”命令定义新样式，并将当前多线样式切换为目标样式，若已绘制的多线未自动更新，可使用“MLINE”命令的“样式（S）”选项重新绘制，或通过“分解（X）”命令将多线分解为单一线条后再手动编辑。
多线修改的实用技巧与注意事项
在实际操作中,掌握以下技巧可大幅提升编辑效率：一是灵活运用“分解”命令，当需要对多线的单条线段进行独立编辑时，可使用“EXPLODE”命令将多线分解为直线和圆弧，但分解后多线的整体性将被破坏，需谨慎使用；二是结合“对象捕捉”功能，确保多线编辑时的定位准确性，尤其在修剪角点或交叉点时，开启“端点”或“交点”捕捉可避免选择错误；三是注意多线样式的继承性，修改多线样式后，当前图形中已绘制的多线不会自动更新样式，除非在绘制时重新选择样式或通过“特性”匹配功能调整；四是避免在多线编辑过程中频繁切换命令，可先完成所有修剪操作，再统一调整比例或样式，减少重复操作，若多线显示异常（如线型比例不正确），可通过“LTSCALE”命令调整全局线型比例，或单独修改多线的线型比例因子。
相关问答FAQs
Q1：为什么使用MLEDIT命令修剪多线时提示“选择多线无效”？
A：该问题通常由两个原因导致：一是当前选中的对象并非多线，而是通过分解后的直线或块，需检查对象类型；二是多线所在的图层被锁定或冻结，需通过“图层特性管理器”解锁或解冻目标图层，确保未使用“GROUP”命令将多线编组，编组后的对象需先取消编组才能单独编辑多线。
Q2：如何快速将多条不同样式的多线统一为同一样式？
A：可通过“特性匹配”（MATCHPROP）命令实现，操作步骤为：绘制或选择一个目标样式的多线作为源对象；输入“MA”命令回车，单击源对象；依次单击需要修改样式的其他多线，系统会自动将源对象的样式（包括元素偏移、线型等）应用到目标多线上，若需批量修改，可结合“快速选择”（QSELECT）命令，一次性选中所有多线后，通过“特性”面板统一修改样式属性。
