CAD制图是现代工程设计、建筑规划和工业制造等领域不可或缺的技术手段，其核心在于熟练掌握基本命令，通过高效的命令组合实现精确绘图，以下将详细介绍CAD制图中的基本命令，涵盖绘图、修改、标注及辅助工具等核心模块,帮助用户快速上手并提升绘图效率。

在绘图命令中，直线（LINE）是最基础的命令，通过指定起点和终点绘制连续线段，支持输入坐标或动态捕捉，多段线（PLINE）则更为灵活，可绘制由直线和圆弧组成的连续线段，并能设置线宽，适合绘制轮廓或道路，圆（CIRCLE）命令提供多种绘制方式，如圆心半径、两点或三点定圆，而圆弧（ARC）命令可通过起点、端点和角度等参数组合绘制，矩形（RECTANG）可快速创建带圆角或直角的矩形，填充图案（HATCH）则能为封闭区域添加材质或纹理标注，如混凝土、钢材等,需先定义边界再选择图案类型。

修改命令是优化图形的关键，删除（ERASE）用于移除多余对象，可通过选择框或单选实现，复制（COPY）能在指定位置生成副本，支持连续复制和阵列式复制，移动（MOVE）改变对象位置，结合对象捕捉可精确对齐，旋转（ROTATE）围绕基点调整对象角度，输入角度值或动态拖拽，缩放（SCALE）按比例调整对象大小，可指定比例因子或参考长度，修剪（TRIM）和延伸（EXTEND）常用于修改线条长度，需先选择剪切边或边界边，倒角（CHAMFER）和圆角（FILLET）则用于直线或圆弧的连接，可设置距离或半径,使图形过渡更自然。

标注命令确保图形尺寸的准确传达，线性标注（DIMLINEAR）用于标注水平或垂直距离，对齐标注（DIMALIGNED）标注倾斜对象的实际长度，半径标注（DIMRADIUS）和直径标注（DIMDIAMETER）分别标注圆或圆弧的半径与直径，自动显示符号，角度标注（DIMANGULAR）用于夹角测量，支持两直线或三点定义，公差标注（TOLERANCE）可添加形位公差，满足精密设计需求，快速标注（QDIM）能一次性标注多个对象,提升效率。

辅助工具命令虽不直接生成图形，但对绘图精度和效率至关重要，图层（LAYER）管理不同类型的对象，如墙体、家具、标注等，通过开关、冻结控制显示，对象捕捉（OSNAP）可精确定位端点、中点、交点等，右键设置捕捉模式，极轴追踪（POLAR TRACKING）按角度增量引导绘图，适合绘制斜线，视图缩放（ZOOM）和平移（PAN）调整显示范围，支持实时缩放和窗口缩放，块（BLOCK）命令将常用对象组合为整体，便于重复调用，减少重复绘制，文字（TEXT）和表格（TABLE）用于添加注释和明细,支持多行文字和样式设置。

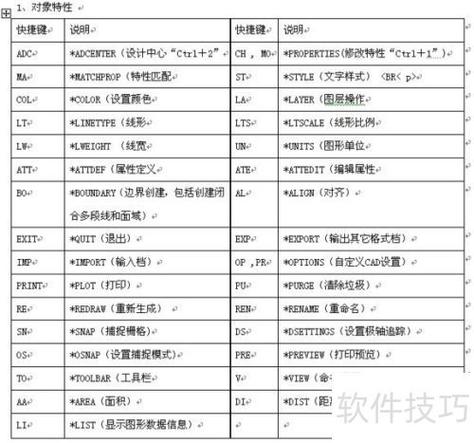

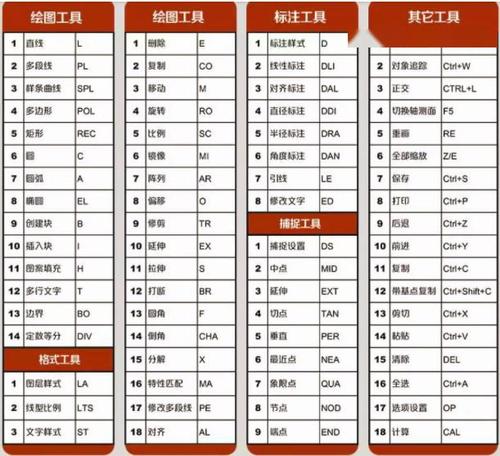

以下为常用快捷键总结,帮助用户提升操作速度：

掌握这些基本命令后，用户需结合实际项目练习命令组合，例如通过“直线+修剪”绘制墙体轮廓，“复制+阵列”快速布置家具，“图层+标注”实现图纸规范化，注意命令参数的灵活运用，如圆弧的“起点、圆心、角度”组合，缩放的“参考长度”选项等,可显著提高绘图精度和效率。

相关问答FAQs
Q1: 如何在CAD中快速绘制多个相同间距的图形？
A: 可使用“阵列（ARRAY）”命令，输入“ARRAY”后选择对象，选择“矩形阵列”或“环形阵列”，设置行数、列数及间距（如矩形阵列）或项目数、填充角度（如环形阵列），即可快速生成多个等距排列的图形，结合“复制（COPY）”命令的“重复（M）”选项，也可通过指定基点和位移点实现连续复制,适用于简单等距分布。

Q2: CAD中标注显示不清晰或重叠怎么办？
A: 首先检查标注样式（DIMSTYLE），输入“D”打开标注管理器，调整箭头大小、文字高度和位置，确保与图形比例匹配，若标注重叠，可使用“标注打断（DIMBREAK）”命令在交叉处打断，或通过“夹点编辑”手动调整文字位置，启用“标注自动布局（DIMASSOC）”功能，确保标注随图形修改自动更新，避免错位，对于复杂图形，可分图层管理标注,通过控制图层显示避免重叠。
