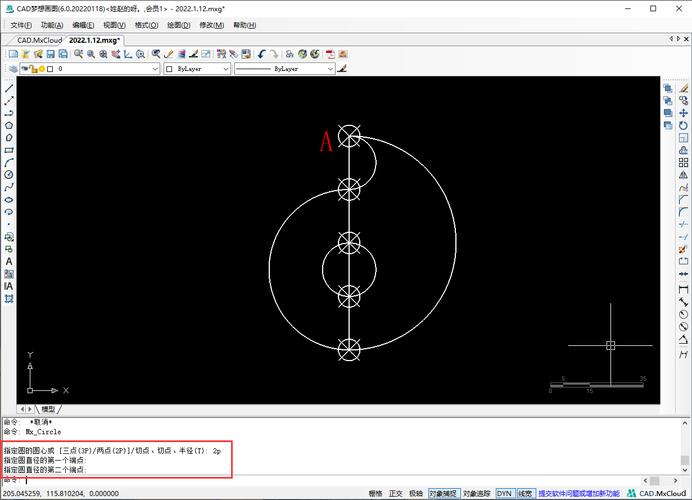

在CAD软件中,加粗线段是提升图纸可读性和专业性的常用操作，尤其在绘制建筑、机械或电气图纸时，粗线常用于表示轮廓、重点结构或不同图层的主次关系，CAD加粗线段的方法多样，包括图层管理、线宽设置、多段线编辑以及第三方工具辅助等，不同操作适用于不同场景，需结合绘图需求灵活选择，以下将详细解析各类加粗线段的命令及操作逻辑，帮助用户高效完成图纸优化。

通过图层特性管理器统一设置线宽

图层是CAD的核心功能之一,通过为不同图层分配统一线宽，可批量控制线段粗细，避免逐条修改的繁琐，操作步骤如下：

1. 打开图层特性管理器：在命令行输入LAYER（或快捷键LA），回车后弹出图层对话框。
2. 选择目标图层：若需加粗的线段已存在于某图层（如“轮廓层”），直接选中该图层；若需新建图层，点击“新建图层”按钮，命名后选中。
3. 修改线宽：在图层列表中找到“线宽”列，点击默认的“默认”值，弹出线宽选择对话框，常见线宽选择包括：
   • 15mm：细线，用于尺寸线、辅助线；
   • 30mm：中线，用于中心线、虚线；
   • 50mm-0.70mm：粗线，用于轮廓线、边框；
   • 00mm以上：加粗强调，用于标题栏、图框。
     根据规范选择后点击“确定”，返回图层管理器点击“应用”或“关闭”。
4. 更新显示：若线段未立即变粗，需在命令行输入REGEN（或快捷键RE）重生成视图，或检查状态栏的“显示线宽”按钮是否开启（右键点击状态栏空白处可勾选“显示线宽”）。

优点：批量操作效率高，符合图层化绘图逻辑，便于统一修改；缺点：仅适用于同一图层内线段粗细一致的场景，若需单独调整某条线段，需结合其他方法。

直接修改线段线宽（全局或局部）

若需对单条或少量线段单独加粗,可通过“特性”面板或命令行直接设置线宽。

全局线宽设置

通过LWEIGHT命令（或快捷键LW）可统一设置当前图形的默认线宽：

• 命令行输入LW，弹出线宽设置对话框；
• 调整“默认”线宽值（如0.50mm），勾选“显示线宽”后点击“确定”；
• 之后绘制的所有线段将默认为此线宽,已绘制的线段需选中后按Ctrl+1打开特性面板，在“线宽”下拉菜单中重新选择。

局部线宽修改

• 选中线段：鼠标点击需加粗的线段，或使用SELECT命令框选；
• 打开特性面板：按Ctrl+1（或右键选择“特性”），在弹出的面板中找到“几何图形”或“常规”选项下的“线宽”；
• 修改线宽：点击下拉菜单，选择目标线宽（如0.70mm），按Esc键取消选中，线段即加粗显示。

注意事项：若修改后线段未显示加粗效果，需确认状态栏“显示线宽”按钮处于激活状态（灰色为关闭，蓝色为开启）。

使用多段线（PLINE）命令绘制粗线

多段线是CAD中可设置宽度的连续线段,尤其适合绘制需要统一粗细的折线、曲线或封闭图形（如粗实线边框），操作步骤：

1. 输入PLINE命令（或快捷键PL），回车；
2. 指定多段线起点后,命令行提示“指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”，输入W选择宽度；
3. 输入“起点宽度”（如0.50mm）和“端点宽度”（如0.50mm），若需渐变粗细可设置不同值；
4. 依次绘制线段,完成后按Esc或Enter结束。

优势：可灵活调整起点和端点宽度，适合绘制箭头、粗实线轮廓等；局限：已绘制的普通直线需转换为多段线才能修改宽度，转换方法：输入PEDIT命令，选中直线后输入Y将其转为多段线，再通过W选项调整宽度。

利用“线型比例”优化虚线/点划线粗细

若需加粗的线段为虚线、点划线等非连续线型，需注意线型比例与线宽的配合：

• 问题：线型比例过大时，虚线间隔过宽，线宽显示不明显；比例过小时，虚线可能显示为实线。
• 解决：
  1. 选中线段,按Ctrl+1打开特性面板；
  2. 修改“线型比例”（如全局比例因子LTSCALE或对象比例CELTSCALE），通常在10-50之间调整（根据图形大小）；
  3. 同时在“线宽”中设置目标粗细，确保线型间隔与线宽协调。

通过“快速选择”批量修改同类线段

当图纸中需加粗的线段数量多且分散时,可结合“快速选择”功能批量选中同类对象（如所有“直线”或某“图层”的线段），再统一修改线宽：

1. 输入QSELECT命令，弹出快速选择对话框；
2. 在“应用到”中选择“整个图形”；
3. “对象类型”选择“直线”（或“多段线”等）；
4. “特性”选择“图层”，若需按图层选择，则在“运算符”中选择“=等于”，值选择目标图层；
5. 点击“确定”，所有符合条件的线段被选中，按Ctrl+1修改线宽即可。

第三方工具与插件辅助加粗

对于复杂图纸或批量处理需求,可借助CAD插件提升效率，如：

• CADtools：提供批量线宽修改、图层批量管理功能；
• 批量修改工具：部分国产CAD（如中望、浩辰）内置“批量修改”命令，可按颜色、图层、线型等条件批量调整线宽；
• LISP程序：可通过编写简单LISP脚本实现批量加粗，例如输入(command "_change" "_p" "_w" "0.5" "")，选中对象后即可将线宽改为0.5mm。

常见问题与注意事项

1. 线宽显示与打印差异：CAD中显示的线宽可能与实际打印效果不同，需在打印预览（PLOT命令）中检查“打印样式表”设置，确保“颜色相关打印样式”或“命名打印样式”中已映射正确的线宽值。
2. 线宽过粗导致图形混乱：不建议将线宽设置过大（如超过2.00mm），尤其在复杂图纸中，粗线可能遮挡细节，影响可读性，可通过图层区分主次，而非一味加粗。

相关问答FAQs

Q1：为什么CAD中线段设置了线宽却显示不出来？
A：可能原因及解决方法：
① 状态栏“显示线宽”按钮未开启：点击状态栏“显示线宽”按钮（或按LWDISPLAY命令切换）；
② 线宽值过小：检查“线宽设置”（LW命令）中“默认”或“当前线宽”是否为0，若为0则需修改为大于0的值；
③ 图形被缩放：输入REGEN（RE）重生成视图，或调整视图比例（ZOOM命令）。

Q2：如何将多条独立的线段合并为一条粗线？
A：若需将多条直线或弧线合并为一条统一粗细的线段，可通过以下步骤：
① 输入PEDIT命令，选择其中一条线段；
② 命令行提示“选定的对象不是多段线，是否将其转换为多段线？”，输入Y回车；
③ 输入J（合并），依次选中其他需合并的线段，回车确认；
④ 输入W修改合并后的多段线宽度（如0.50mm），回车即可得到一条连续的粗线。
