在CAD软件中，倒角命令是常用的编辑工具，主要用于对两条相交的直线、多段线、构造线等进行斜切处理，以去除尖锐角或创建过渡连接，熟练掌握倒角命令的快捷键能显著提升绘图效率,以下是关于CAD倒角命令快捷键的详细说明及操作方法。

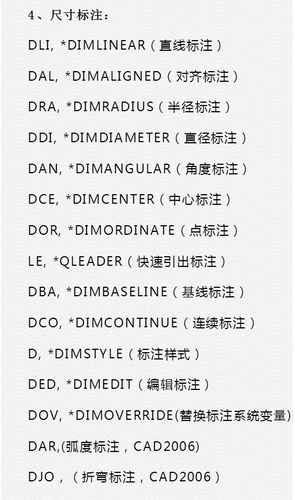

（图片来源网络，侵删）
在主流CAD软件（如AutoCAD）中，倒角命令的快捷键为CHA，全称为“CHAMFER”，该命令可通过多种方式激活：直接在命令行输入“CHA”后按回车键；点击“常用”选项卡中“修改”面板的倒角图标；或使用快捷键“Ctrl+Shift+A”（部分版本支持），激活命令后，命令行会提示当前倒角模式（如“距离1=0.0000，距离2=0.0000”）和操作选项,用户需根据需求设置参数或选择对象。
倒角命令的核心参数设置
倒角的关键在于设置两条边上的倒角距离，可分为“等距倒角”和“不等距倒角”两种模式。
-
距离模式（默认）：
- 命令行提示“选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]”时，输入“D”进入距离设置。
- 距离1（Distance1）：指第一条直线上倒角的长度。
- 距离2（Distance2）：指第二条直线上倒角的长度，若设置为与距离1相等，则为等距倒角；不等则为不等距倒角。
若将距离1和距离2均设为5，则倒角后的两条边会各切除5个单位，形成45°斜角。
-
角度模式：
若需通过角度和距离控制倒角，可输入“A”选择角度模式，此时需指定第一条直线的倒角长度和角度值（如长度10，角度30°），系统会自动计算第二条直线的距离。
（图片来源网络，侵删） -
其他实用选项：
- 多段线（P）：对整条多段线的所有顶点进行倒角，需确保多段线本身是闭合的或连续的。
- 修剪（T）：控制倒角后是否保留原对象的边，输入“T”可选择“修剪”（自动切除多余部分）或“不修剪”（保留原对象）。
- 方式（E）：切换“距离”与“角度”模式的默认设置。
倒角命令的操作步骤
以AutoCAD为例，具体操作流程如下：
- 输入快捷键“CHA”激活倒角命令。
- 根据需求设置参数（如输入“D”设置距离1=5，距离2=5）。
- 选择第一条直线（目标边1）。
- 选择第二条直线（目标边2），系统自动生成倒角。
注意：若两条直线未相交，倒角命令会自动延伸或修剪对象后再生成倒角；若对象平行或距离不足，命令将提示“无效的输入”。
不同对象的倒角处理差异
| 对象类型 | 操作特点 | 注意事项 |
|---|---|---|
| 直线/射线 | 直接选择两条相邻直线即可生成倒角 | 需确保直线相交或存在延伸交点 |
| 多段线 | 输入“P”选择整条多段线，可一次性对所有拐角倒角 | 多段线需为连续线段，否则需分段处理 |
| 矩形/多边形 | 可通过“多段线（P）”选项整体倒角，或逐边选择倒角 | 若矩形已分解为独立直线，则需按直线方式操作 |
| 三维实体 | 需使用“修改”菜单下的“倒角”命令（非CHA快捷键），选择边后设置距离 | 三维倒角需指定基面和相邻面，操作较复杂 |
常见问题与技巧
- 倒角后尺寸异常：检查距离参数是否设置正确，或对象是否被其他图层遮挡。
- 倒角不显示：确认当前图层未被冻结，且倒角距离大于0。
- 技巧：结合“对象捕捉”功能可精确选择倒角边；输入“M”可连续执行多个倒角操作，避免重复激活命令。
相关问答FAQs
Q1：为什么倒角命令执行后没有变化？
A：可能原因有三：一是倒角距离设置为0，导致两条边直接相交；二是两条直线平行或距离不足，无法生成倒角；三是“修剪（T）”模式设置为“不修剪”且倒角距离过小，视觉上不易察觉，建议检查参数设置，并确保对象位置符合倒角条件。
Q2：如何快速对多个不同距离的拐角进行倒角？
A：可分两步操作：首先使用“距离（D）”设置当前倒角距离，对部分拐角倒角；完成后重新输入“CHA”，修改距离参数，再对剩余拐角倒角，若需频繁切换参数，也可通过“方式（E）”锁定距离或角度模式,减少重复输入。
