在CAD操作中,熟练掌握快捷键命令能大幅提升绘图效率，以下从基础绘图、编辑修改、视图控制、标注文字、图层管理、三维操作六个方面，结合图文说明（注：实际图文需配合示意图，此处以文字描述功能场景），整理常用快捷键命令大全，总计约1299字。
（图片来源网络，侵删）
基础绘图快捷键
基础绘图命令是CAD绘图的起点,主要用于创建基本图形元素。
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| L | LINE | 绘制直线 | 输入L后指定起点和终点，连续点击可绘制折线，按C闭合图形 |
| PL | PLINE | 绘制多段线 | 可绘制直线、圆弧的组合，线宽可统一设置，适合绘制轮廓线 |
| C | CIRCLE | 绘制圆 | 指定圆心后输入半径或直径，或通过三点（3P）、两点（2P）绘制 |
| A | ARC | 绘制圆弧 | 默认通过三点（起点、圆心、终点），也可指定圆心角、弦长等参数 |
| REC | RECTANG | 绘制矩形 | 指定第一个角点后，输入尺寸（如@100,50）或通过鼠标拖拽确定对角点 |
| POL | POLYGON | 绘制正多边形 | 输入边数（如6）后指定中心点，选择内接于圆（I）或外切于圆（C） |
| EL | ELLIPSE | 绘制椭圆 | 指定椭圆中心后，输入长轴和短轴半径，或通过轴端点绘制 |

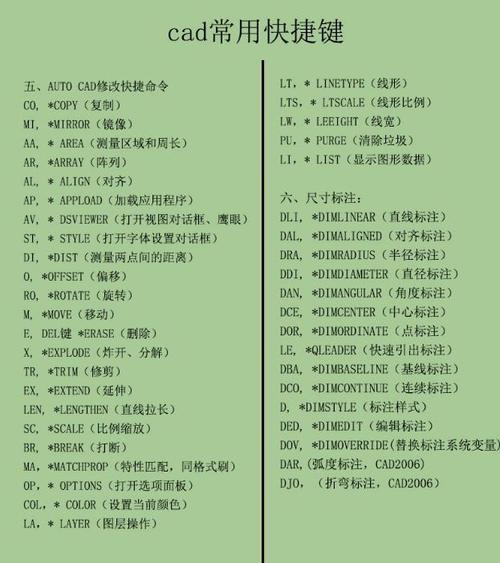

编辑修改快捷键
编辑命令用于调整已有图形的形状、位置和属性，是优化图形的关键。
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| O | OFFSET | 偏移复制 | 将图形向内或向外偏移指定距离，常用于绘制平行线、同心圆 |
| M | MOVE | 移动图形 | 选择对象后指定基点和位移点，可将图形平移至新位置 |
| RO | ROTATE | 旋转图形 | 选择对象后指定基点，输入旋转角度（如90）或通过鼠标拖拽确定 |
| SC | SCALE | 缩放图形 | 选择对象后指定基点，输入比例因子（如2放大，0.5缩小） |
| TR | TRIM | 修剪图形 | 选择剪切边界后，点击要修剪的部分，可精确去除多余线条 |
| EX | EXTEND | 延伸图形 | 选择边界对象后，点击要延伸的线条，使其延伸至边界 |
| X | EXPLODE | 分解对象 | 将块、多段线、尺寸标注等复合对象分解为单一基本元素 |
| F | FILLET | 圆角连接 | 指定圆角半径后，选择两条直线，在其交处生成圆弧过渡 |
| CHA | CHAMFER | 倒角连接 | 指定倒角距离后，选择两条直线，生成斜角过渡 |
视图控制快捷键
视图命令用于调整图形显示范围和视角,方便观察和编辑细节。
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| Z+空格+E | EXTENTS | 最大化显示图形 | 使所有图形对象布满绘图窗口，适合查看整体布局 |
| Z+空格+A | ALL | 显示全部图形 | 显示绘图界限内的所有对象，包括隐藏图层的内容 |
| Z+空格+P | PREVIOUS | 恢复上一个视图 | 在缩放、平移后快速返回上一个视图状态 |
| P | PAN | 平移视图 | 按住鼠标左键拖拽，可移动绘图窗口的显示区域 |
| V | VIEW | 管理视图 | 打开视图管理器，可命名、保存和恢复特定视图 |
| 3DO | 3DORBIT | 三维动态观察 | 在三维模式下，按住鼠标拖拽可旋转观察模型 |
标注文字快捷键
标注和文字命令用于添加尺寸、注释等信息，是工程图纸的重要组成部分。
（图片来源网络，侵删）
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| DLI | DIMLINEAR | 线性标注 | 标注水平或垂直方向的尺寸，指定两点后自动生成尺寸线和文字 |
| DAL | DIMALIGNED | 对齐标注 | 标注倾斜方向的尺寸，尺寸线与两点连线平行 |
| DRA | DIMRADIUS | 半径标注 | 选择圆或圆弧，标注半径尺寸，显示前缀“R” |
| DDI | DIMDIAMETER | 直径标注 | 选择圆或圆弧，标注直径尺寸，显示前缀“Φ” |
| DAN | DIMANGULAR | 角度标注 | 标注两条直线或圆弧的角度，单位为度（°） |
| T | MTEXT | 多行文字 | 拖拽文本框输入多行文字，支持字体、大小、对齐方式设置 |
| ED | DDEDIT | 编辑文字/标注 | 选择文字或标注后，可修改内容、样式或文字高度 |
图层管理快捷键
图层命令用于管理不同类型的图形对象,实现分类显示和编辑。
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| LA | LAYER | 图层特性管理器 | 打开对话框，可新建、删除图层，设置颜色、线型、线宽等 |
| LAYISO | LAYISOLATE | 隔离图层 | 仅显示选定对象所在的图层，其他图层暂时隐藏 |
| LAYUNISO | LAYUNISOLATE | 取消隔离 | 恢复所有图层的显示状态 |
| VP | VIEWPORT | 视口管理 | 在布局空间中创建视口，控制模型空间的显示范围 |
三维操作快捷键
三维命令用于创建和编辑三维模型,适用于机械、建筑等复杂设计。
| 快捷键 | 命令全称 | 功能描述 | 操作场景示意 |
|---|---|---|---|
| EXT | EXTRUDE | 拉伸实体 | 将二维图形沿Z轴拉伸指定高度，可生成三维实体或曲面 |
| REV | REVOLVE | 旋转实体 | 将二维图形绕指定轴旋转360°，生成回转体（如圆柱、球体） |
| SU | SUBTRACT | 差集运算 | 从一个实体中减去另一个实体，生成新的实体（如钻孔） |
| UNI | UNION | 并集运算 | 将多个实体合并为一个整体，消除重叠部分 |
| INT | INTERSECT | 交集运算 | 保留多个实体重叠部分，去除其余部分 |
| 3A | 3DARRAY | 三维阵列 | 将对象按矩形或环形方式阵列，适用于批量复制三维模型 |
相关问答FAQs
Q1：如何快速查找不记得的CAD快捷键？
A：可通过以下方式快速查找：
- 命令行输入：直接在CAD命令行输入命令全称（如“LINE”），系统会自动显示对应的快捷键提示；
- 快捷键映射表：按“Alt+O+N”打开“选项”对话框，切换到“配置”选项卡，点击“重置”恢复默认快捷键设置，或在“用户系统配置”中勾选“显示快捷键提示”；
- 自定义快捷键：在“工具-自定义-界面编辑器”中，可查看和修改所有快捷键，也可根据习惯新建快捷键。
Q2：如何区分“镜像”和“偏移”命令的使用场景？
A：两者核心区别在于操作目的：
（图片来源网络，侵删）
- 镜像（MI）：用于创建对象的对称图形，需指定镜像线（对称轴），适用于绘制对称结构（如机械零件的左右对称部分），操作后，原对象可保留或删除。
- 偏移（O）：用于创建与原对象平行的图形，需指定偏移距离，适用于绘制平行线条（如墙体、道路轮廓），偏移后，原对象保留，新对象与原对象形状相同但位置偏移。
示例：绘制对称的窗户用“镜像”，绘制多层墙体轮廓用“偏移”。
