CAD（计算机辅助设计）软件是工程设计和绘图领域的重要工具，熟练掌握快捷键命令能显著提升绘图效率，以下为常用CAD快捷键命令大全，涵盖绘图、编辑、视图控制等核心功能，并附表格整理，方便查阅。
绘图类快捷键是CAD操作的基础,用于创建基本图形，L（LINE）用于绘制直线，PL（PLINE）用于绘制多段线，C（CIRCLE）用于绘制圆，A（ARC）用于绘制圆弧，REC（RECTANGLE）用于绘制矩形，POL（POLYGON）用于绘制正多边形，EL（ELLIPSE）用于绘制椭圆，H（BHATCH）用于填充图案，T（MTEXT）用于添加多行文字，DT（TEXT）用于添加单行文字，这些命令是日常绘图中使用频率最高的。
编辑类快捷键用于修改和优化图形,是提升绘图精度的关键，E（ERASE）用于删除对象，O（OFFSET）用于偏移复制对象，CO（COPY）用于复制对象，M（MOVE）用于移动对象，RO（ROTATE）用于旋转对象，SC（SCALE）用于缩放对象，TR（TRIM）用于修剪对象，EX（EXTEND）用于延伸对象，F（FILLET）用于倒圆角，CHA（CHAMFER）用于倒角，MI（MIRROR）用于镜像对象，AR（ARRAY）用于阵列对象，LEN（LENGTHEN）用于修改对象长度，这些命令能帮助用户快速调整图形细节。
视图控制类快捷键用于调整绘图区域的显示效果,方便查看和编辑复杂图形，Z（ZOOM）用于缩放视图，其中Z+空格+E（EXTENTS）显示全部图形，Z+空格+P（PREVIOUS）返回上一视图，Z+空格+A（ALL）显示图形界限范围，P（PAN）用于平移视图，V（VIEW）用于管理命名视图，DS（DSETTINGS）用于设置草图设置，如捕捉、栅格等，RE（REGEN）用于重生成视图，RA（REDRAWALL）用于刷新屏幕显示，这些命令能优化绘图视觉体验。
图层与属性类快捷键用于管理图形的组织结构和样式,LA（LAYER）用于打开图层管理器，COL（COLOR）用于设置对象颜色，LT（LINETYPE）用于设置线型，LW（LWEIGHT）用于设置线宽，ST（STYLE）用于设置文字样式，DIMSTYLE）用于标注样式管理，MA（MATCHPROP）用于匹配对象属性，将一个对象的特性（如颜色、线型）应用到其他对象，这些命令能统一图形风格，提高规范性。
标注与测量类快捷键用于添加尺寸和距离信息,是工程图纸的重要组成部分，DLI（DIMLINEAR）用于线性标注，DAL（DIMALIGNED）用于对齐标注，DRA（DIMRADIUS）用于半径标注，DDI（DIMDIAMETER）用于直径标注，DAN（DIMANGULAR）用于角度标注，LE（QLEADER）用于快速引线标注，DI（DIST）用于测量两点间距离，AREA用于计算面积/周长，ED（DDEDIT）用于编辑标注文字，这些命令能确保图纸尺寸准确清晰。
其他实用快捷键涵盖了辅助功能和高级操作,UN（UNDO）用于撤销操作，REDO（或Ctrl+Y）用于恢复操作，Ctrl+S用于保存文件，Ctrl+O用于打开文件，Ctrl+P用于打印文件，X（EXPLODE）用于分解复杂对象（如块、多段线），BO（BOUNDARY）用于创建边界，SP（SPELL）用于检查拼写，这些命令能简化操作流程，提升工作效率。

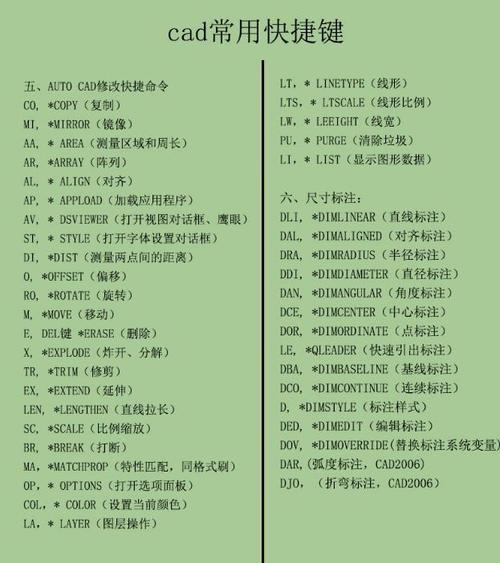

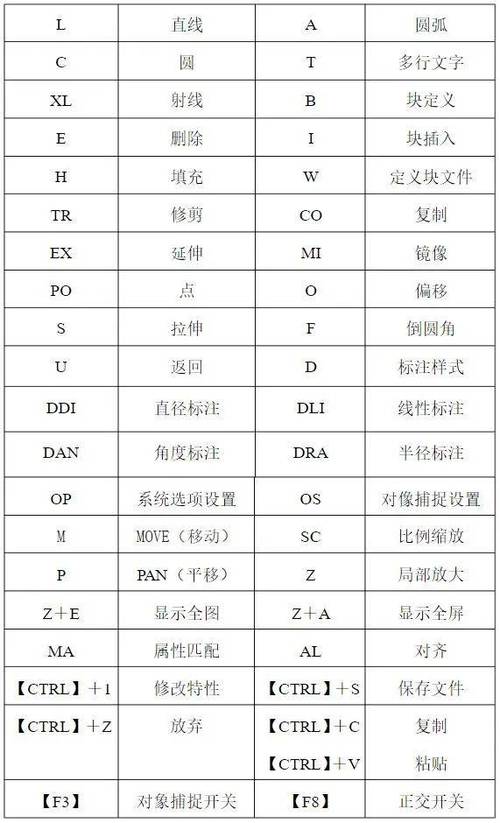

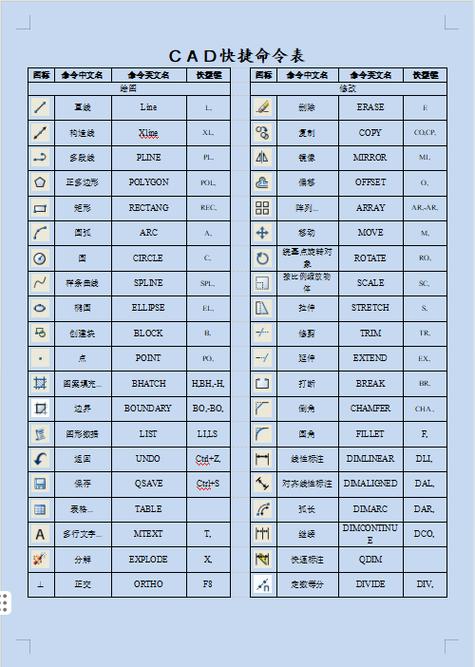

以下是常用CAD快捷键命令的表格整理,方便快速查阅：
| 功能分类 | 快捷键 | 命令全称 | 说明 |
|---|---|---|---|
| 绘图 | L | LINE | 绘制直线 |
| 绘图 | PL | PLINE | 绘制多段线 |
| 绘图 | C | CIRCLE | 绘制圆 |
| 绘图 | A | ARC | 绘制圆弧 |
| 绘图 | REC | RECTANGLE | 绘制矩形 |
| 绘图 | POL | POLYGON | 绘制正多边形 |
| 绘图 | H | BHATCH | 填充图案 |
| 绘图 | T | MTEXT | 添加多行文字 |
| 编辑 | E | ERASE | 删除对象 |
| 编辑 | O | OFFSET | 偏移复制 |
| 编辑 | CO | COPY | 复制对象 |
| 编辑 | M | MOVE | 移动对象 |
| 编辑 | TR | TRIM | 修剪对象 |
| 编辑 | EX | EXTEND | 延伸对象 |
| 编辑 | F | FILLET | 倒圆角 |
| 编辑 | CHA | CHAMFER | 倒角 |
| 视图 | Z | ZOOM | 缩放视图 |
| 视图 | P | PAN | 平移视图 |
| 视图 | RE | REGEN | 重生成视图 |
| 图层 | LA | LAYER | 图层管理器 |
| 标注 | DLI | DIMLINEAR | 线性标注 |
| 标注 | DI | DIST | 测量距离 |
| 其他 | UN | UNDO | 撤销操作 |
| 其他 | Ctrl+S | 保存文件 |
相关问答FAQs
Q1：如何自定义CAD快捷键？
A1：在CAD中，可以通过以下步骤自定义快捷键：1. 输入命令“OP”打开“选项”对话框；2. 切换到“配置”选项卡，点击“重置”或“添加”来管理配置；3. 切换到“用户系统配置”选项卡，点击“自定义右键单击”或“键盘快捷键”；4. 在“键盘快捷键”对话框中，选择命令并输入新的快捷键组合，点击“确定”保存，注意避免与系统默认快捷键冲突。
Q2：CAD中如何快速选择多个对象？
A2：CAD提供了多种快速选择对象的方法：1. 使用窗选（从左到右拖动鼠标框选）或窗交选择（从右到左拖动鼠标框选，选中框内及与框接触的对象）；2. 输入命令“QSELECT”，打开“快速选择”对话框，设置对象类型、特性及运算符，批量筛选对象；3. 输入命令“GROUP”（或按Ctrl+G）创建选择集，方便后续重复选择；4. 使用“SELECT”命令后输入“ALL”选择全部对象，或“LAST”选择最后创建的对象，根据绘图场景选择合适的方法可大幅提升选择效率。
