在经典版 (MAPDL / Mechanical APDL) 中平移节点

这是最常见的情况,通常用于修改有限元模型的节点位置，例如施加初始位移、调整网格位置等。

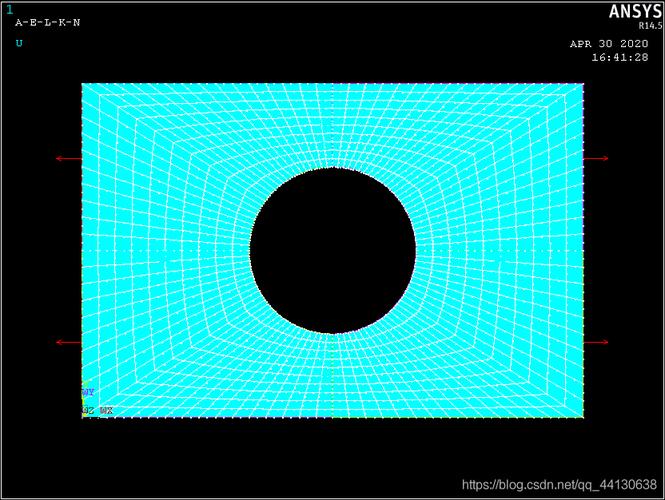

方法 1：使用 D 命令施加非零位移（最推荐的方法）

这种方法本质上是给节点施加一个强制位移边界条件,使其在求解后移动到新位置，这是最直接、最符合力学逻辑的方法。

核心思想： 在求解前，将节点“固定”在一个新的位置。

命令语法：

D, node, lab, value, value2, nend, incr, Lab2, Lab3, Lab4, Lab5, Lab6

参数说明：

• node: 节点号，可以使用 ALL 代表所有节点，或一个范围（如 1,100）。
• lab: 自由度标签，对于平移，使用 UX, UY, UZ (分别代表 X, Y, Z 方向的平移)。
• value: 位移值，您希望节点移动的距离。
• value2: 第二个位移值（仅用于旋转自由度）。
• nend, incr: 用于节点范围。D, 1, UX, 0.1, 100, 1 表示将节点 1 到 100 (步长为1) 的 X 方向位移设为 0.1。

示例： 将模型中所有节点在 Y 轴正方向平移 0.05 米。

! 1. 选择所有节点
NSEL, ALL
! 2. 在 Y 方向施加一个 0.05 的非零位移
D, ALL, UY, 0.05
! 3. （可选）如果您想永久性地移动节点坐标，而不是施加一个边界条件，
!    可以在施加位移后，将位移“写入”到节点初始坐标中。
!    这通常用于设置初始几何缺陷。
!    首先获取当前位移（即我们想移动的距离）
*GET, disp_y, ACTIVE, 0, SET, UY, , , 1  ! 获取第一个节点的UY位移（因为所有节点都设为0.05，所以都一样）
! 然后将这个位移加到初始坐标上
*DO, i, 1, NODE(0, 0, 0)  ! 遍历所有节点
  *GET, node_x, NODE, i, LOC, X
  *GET, node_y, NODE, i, LOC, Y
  *GET, node_z, NODE, i, LOC, Z
  N, i, node_x, node_y + disp_y, node_z
*ENDDO
! 4. 清除之前施加的位移边界条件
DDELE, ALL, ALL

方法 2：直接修改节点坐标（谨慎使用）

这种方法直接改变节点的原始坐标,通常用于在建模阶段调整网格，而不是在求解阶段。

核心思想： 直接重写节点的 (X, Y, Z) 坐标。

命令语法：

N, node, x, y, z, thxy, thyz, thzx

或者使用填充节点命令来创建一系列平移后的节点：

FILL, nstart, nend, ninc, x1, y1, z1, xinc, yinc, zinc, num

示例： 将节点 100 的坐标在 X 方向平移 0.1 米。

! 1. 获取节点 100 的当前坐标
*GET, x100, NODE, 100, LOC, X
*GET, y100, NODE, 100, LOC, Y
*GET, z100, NODE, 100, LOC, Z
! 2. 重新定义节点 100 的坐标，实现平移
N, 100, x100 + 0.1, y100, z100

在经典版 (MAPDL) 中平移坐标系

在 ANSYS 中，所有的几何和载荷定义都是基于当前激活的坐标系的，平移坐标系是进行精确定位的关键。

核心思想： 创建一个新坐标系，并将其原点移动到指定位置，然后激活它。

命令语法：

! 1. 创建一个局部坐标系（笛卡尔坐标系）
!    CSYS, KCN, KCS, XCENTER, YCENTER, ZCENTER
!    KCN: 坐标系编号
!    KCS: 坐标系类型 (0: 直角坐标系, 1: 圆柱坐标系, 2: 球坐标系)
!    XCENTER, YCENTER, ZCENTER: 新坐标系的原点坐标（在当前激活的坐标系下定义）
! 在全局坐标系 (CSYS,0) 下，创建一个原点在 (1, 1, 1) 的新局部坐标系 11
CSYS, 11, 0, 1, 1, 1
! 2. 激活这个新坐标系
CSYS, 11
! 3. 后续的所有操作（如创建节点、施加载荷）都将基于这个新的、原点在(1,1,1)的坐标系
N, 1, 0, 0, 0  ! 这个节点在全局坐标系中的实际位置是 (1, 1, 1)
N, 2, 1, 0, 0  ! 这个节点在全局坐标系中的实际位置是 (2, 1, 1)

在 Workbench (SpaceClaim / Mechanical) 中平移

在 Workbench 环境下，操作更加图形化和直观。

方法 1：在 SpaceClaim (DM) 中平移几何

这是修改CAD几何模型最常用的方法。

1. 选择对象：在 SpaceClaim 中，使用选择工具点击您想要平移的几何体（面、边、体等）。
2. 使用平移工具：
   • 主工具栏：在“修改”选项卡下，找到并点击 “平移” (Translate) 工具。
   • 操作：
     • 选择平面：选择一个平面作为平移的方向参考。
     • 输入距离：在弹出的“平移”小窗口中，输入您想要平移的距离。
     • 预览：模型会实时显示平移预览。
     • 点击：点击绿色的勾 (✓) 确认操作。

方法 2：在 Mechanical 中平移几何/零件

在 Mechanical 模块中，您可以在“几何”或“零件”层级进行平移，这通常用于装配体或调整模型位置。

1. 在树状图中选择：在左侧的分析树中，选择需要平移的 几何 或 零件。
2. 插入平移：
   • 右键单击所选的几何/零件。
   • 选择 “插入” (Insert) -> “平移” (Translate)**。
3. 设置平移参数：
   • 在下方的“细节”窗口中，会出现“平移”的设置项。
   • 定义方式：选择 “坐标系” (Coordinate System) 或 “向量” (Vector)。
   • 选择坐标系：如果选择坐标系，需要指定一个坐标系（通常是全局坐标系或一个局部坐标系）。
   • X, Y, Z 分量：输入在选定坐标系下 X, Y, Z 三个方向上的平移距离。

方法 3：在 Mechanical 中平移节点/点载荷

这与 MAPDL 中的 D 命令思想类似，用于在求解阶段移动节点。

1. 选择对象：在模型中选择一个或多个节点（可以通过选择面、边或体来包含其下的所有节点）。
2. 施加位移：
   • 右键单击 “静态结构” (Static Structural) 或相关分析分支。
   • 选择 “支撑” (Supports) -> “位移” (Displacement)**。
   • 在“细节”窗口中，将“定义为” (Define By) 设置为 “分量” (Components)。
   • 输入 X, Y, Z 方向上的位移值，要平移 0.05m，就在 Y 方向输入 05，X 和 Z 方向输入 0。
3. 求解：进行求解后，节点就会移动到指定位置。

总结与对比

建议：

• 如果您习惯使用命令流,在 MAPDL 中，D 命令是平移节点最标准、最强大的方法。
• 如果您使用图形界面,在 Workbench 中，在 SpaceClaim 中修改几何，在 Mechanical 中使用“位移”支撑 是最常用的方式。
• 平移坐标系是一个基础但非常重要的操作,掌握它能帮助您更灵活地定义模型和载荷。
