你使用的是哪个 ANSYS 平台？

ANSYS 的命令体系在不同产品中是统一的，但启动方式不同，主要分为以下两类：

（图片来源网络，侵删）

经典界面 (Mechanical APDL, 即 MAPDL)：
- 核心平台：这是 ANSYS 传统的、功能最强大的求解器平台，也是命令操作最直接的地方。
- 适用产品：Structural (静力、模态、屈曲等)、Fluid (Fluent)、电磁、显式动力学等几乎所有产品的底层求解。
- 启动方式：直接打开 "ANSYS Mechanical APDL" 程序。

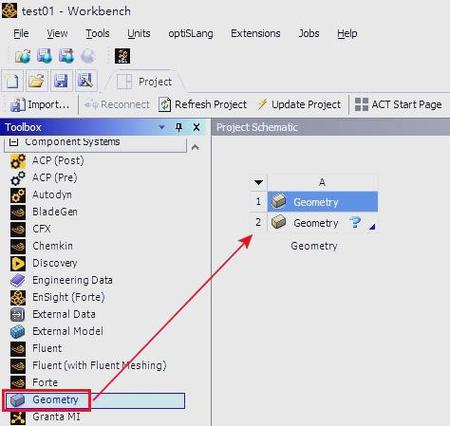

Workbench 平台：
- 核心平台：一个项目化的、图形化的工作环境，通过拖拽组件来建立分析流程。
- 适用产品：Workbench 下的所有分析系统，如 Static Structural, Modal, Fluent (via CFX or Fluent system) 等。
- 启动方式：打开 "ANSYS Workbench"。

重要提示：在 Workbench 中，当你双击分析系统（如 "Static Structural"）进入求解器界面时，你其实是在后台启动了一个 Mechanical APDL 求解器，无论你在哪个平台，最终执行的命令都是 MAPDL 命令。

了解命令的分类能帮助你更快地找到你需要的命令。

（图片来源网络，侵删）

命令类别	命令前缀/特点	描述	示例
几何建模	`K` (关键点), `L` (线), `A` (面), `V` (体)	用于创建和修改几何模型。	`K, 1, 0, 0, 0` (创建关键点1), `LSTR, 1, 2` (连接关键点1和2创建线)
网格划分	`ESIZE`, `MSHAPE`, `VMESH`, `LMESH`	用于设置单元大小、形状和控制网格生成。	`ESIZE, 0.01` (设置全局单元大小为0.01), `VMESH, ALL` (对所有体划分网格)
施加载荷与约束	`D` (位移), `F` (力), `SF` (表面载荷), `ACEL` (加速度)	用于在模型上定义边界条件和外部载荷。	`D, ALL, ALL, 0` (约束所有节点的所有自由度), `F, 100, FX, 1000` (在节点100上施加1000N的X方向力)
求解控制	`SOLVE`, `ANTYPE`, `PSTRES`	用于设置分析类型（静力、模态等）并执行求解。	`ANTYPE, STATIC` (设置为静力分析), `SOLVE` (开始求解)
后处理	`POST1` (通用后处理), `POST26` (时间历程后处理)	用于查看和提取分析结果。	`SET, 1` (读入第一步的结果), `PLDISP` (显示变形图), `PRNSOL, U, COMP` (打印节点位移)
参数与数据管理	`SET`, `GET`, `DIM`, `VWRITE`	用于定义变量、获取结果数据和输出文件。	`DIM, MyForce, , , 1` (定义一个名为MyForce的数组), `GET, MaxStress, SORT, , MAX` (获取最大应力值)
宏文件与流程控制	`CFOPEN`, `CFWRITE`, `CFCLOS`, `DO`	用于编写宏程序、控制文件读写和循环。	`DO`, I, 1, 10`(循环从1到10),`CFWRITE, My Command` (将命令写入文件)

这里提供几种最常用、最有效的查询方式。

这是最可靠的方法,每个命令都有详细的语法、参数说明和示例。

打开帮助：在 ANSYS Mechanical APDL 界面中，按 F1 键，或者点击菜单 Help > Mechanical APDL Help。
导航命令：
（图片来源网络，侵删）
1. 在帮助文档左侧的导航栏中,找到并点击 "Command Reference"。
2. 你可以按字母顺序浏览所有命令。
3. 使用顶部的搜索框,直接输入命令名称（如 D 或 SOLVE）进行精确查找。
Workbench 用户：在 Workbench 界面，同样可以通过 Help 菜单打开帮助文档，其中也包含了详细的命令参考。

对于已知部分命令名的用户,这是最快的方式。

命令输入窗口：在 ANSYS Mechanical APDL 界面底部的 命令输入窗口 中，输入命令的前几个字母，然后按 Tab 键。
自动补全：ANSYS 会自动补全或列出所有以你输入字母开头的命令。
- 输入 D 然后按 Tab，它会直接补全为 D。
- 输入 PL 然后按 Tab，它可能会在 PLDISP, PLNSOL, PLESOL 等之间循环。

当你通过图形界面完成一个操作后,想知道它对应的命令是什么，日志是最好的工具。

生成日志：
1. 在 ANSYS Mechanical APDL 界面，点击菜单 File > Write DB Log File...。
2. 选择一个保存位置和文件名（jobname.log），然后保存。
查看日志：用任何文本编辑器（如记事本、Notepad++、VS Code）打开这个 .log 文件，文件中会完整记录你从进入 ANSYS 到保存为止，所有图形界面操作所对应的 APDL 命令序列，这是学习命令和自动化的绝佳材料。

在 Workbench 中，你可以看到 APDL 代码，这对于理解工作流程非常有帮助。

查看 Mechanical APDL Code：
1. 在 Workbench 项目 schematic 中，右键点击你的分析系统（如 "Solution" 单元格）。
2. 在弹出的菜单中选择 Show in Explorer。
3. 这会打开分析项目的文件夹,你会看到一个名为 MECH 的子文件夹。
4. 打开 MECH 文件夹，你会找到一个名为 file.inc 的文件，这个文件包含了该分析系统对应的所有 APDL 命令。

场景：我想知道如何在节点上施加一个固定约束（即所有自由度都为0）。

使用帮助文档：
- 按 F1 打开帮助。
- 在搜索框输入 D。
- 查看命令 D (DOF) 的说明，你会看到 D, Node, Lab, VALUE, ... 的语法。Lab 是自由度标签，ALL 代表所有自由度，VALUE 是值。D, ALL, ALL, 0 就是你要找的命令。
使用命令补全：
- 在命令输入窗口输入 D，按 Tab 确认。
- 将光标移到 D 命令后，按 F1，ANSYS 会自动跳转到 D 命令的帮助页面，非常方便。
使用日志文件：
- 在图形界面中,选择一个面或节点，右键 -> Supports > Fixed Support。
- 然后执行 File > Write DB Log File...。
- 打开日志文件,你会在文件中找到类似 D, ALL, ALL, 0 的命令。

希望这份详细的指南能帮助你高效地查询和使用 ANSYS 命令！如果你有更具体的问题，可以随时提出。
