“延长”命令的官方名称是 EXTEND，它的作用是将选定的对象（如直线、圆弧、多段线等）精确地延伸至另一个对象（称为“边界边”）的边界。
（图片来源网络，侵删）
核心功能与用途
EXTEND 命令主要用于：
- 连接线段：将两条未连接的线段延伸,使其端点相交。
- 完善图形：当绘制草图或修改图形时,将线段延伸到某个指定的轮廓或边界上。
- 精确建模：在复杂的二维或三维建模中,确保各元素精确对齐。
命令的多种启动方式
您可以通过以下几种方式启动 EXTEND 命令：
-
功能区 (Ribbon)：
- 切换到 “常用” 选项卡。
- 在 “修改” 面板中，找到并点击 “延长” 按钮（图标是一个直线上方有一个小箭头）。
-
命令行：
（图片来源网络，侵删）- 直接在命令行输入
EXTEND或其快捷键EX，然后按 回车键。 - 这是最快、最常用的方式。
- 直接在命令行输入
-
经典工具栏：
- 如果您使用的是经典工作空间，可以在 “修改” 工具栏中找到该图标。
-
菜单栏：
- 点击菜单栏中的 “修改” -> “延长”。
详细操作步骤 (以 AutoCAD 为例)
EXTEND 命令的使用逻辑非常清晰，通常遵循“先选边界，再选对象”的原则。
场景示例
我们想把图中的线段 A 和线段 B 都延伸到线段 C 上。

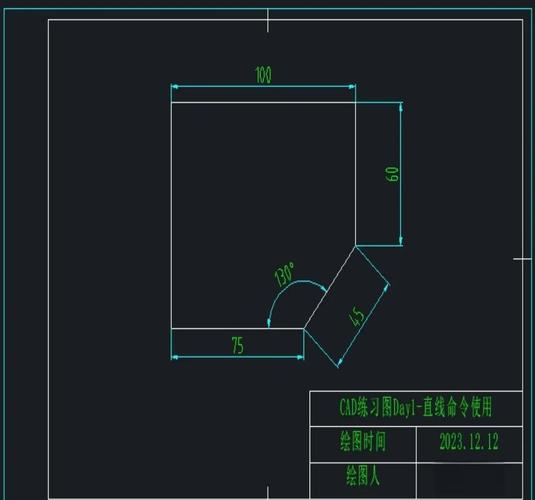

（图片来源网络，侵删）
操作步骤：
-
启动命令
- 在命令行输入
EX并按回车。
- 在命令行输入
-
选择边界边
- 命令行会提示：
当前设置: 投影=UCS, 边=无 选择边界的边... - 提示
选择对象或 <全部选择>:。 - 先用鼠标点击那条作为“延伸终点”的线段 C，它会被选中,显示为虚线或高亮。
- 选择完成后，再次按回车键,或者点击鼠标右键确认边界选择。
- 命令行会提示：
-
选择要延伸的对象
- 命令行会提示：
选择要延伸的对象，或按住 Shift 键选择要修剪的对象，或 [栏选/窗交/投影/边/放弃]: - 点击需要被延伸的线段 A 的下端，您会看到线段 A 立即延伸到了线段 C。
- 不要取消命令，继续点击需要延伸的线段 B 的下端，线段 B 也会延伸到线段 C。
- 延伸完成后，按回车键或 Esc 键 退出命令。
- 命令行会提示：
最终效果：
命令行中的实用选项
在选择要延伸的对象时,命令行会提供一些非常有用的选项：
-
栏选：
- 输入
F并回车。 - 可以绘制一条多段的直线（栅栏），所有与这条线相交的对象都会被选中并延伸,这对于批量选择分散的对象非常高效。
- 输入
-
窗交：
- 输入
C并回车。 - 使用一个交叉窗口来选择对象,所有完全位于窗口内或与窗口边界相交的对象都会被选中并延伸。
- 输入
-
边：
- 输入
E并回车。 - 这是非常重要的一个选项,它决定了延伸的方式。
- 延伸：这是默认选项，如果延伸的对象与边界边没有实际的交点，系统会虚拟延伸边界边，直到与待延伸对象相交,然后再进行延伸。
- 不延伸：如果延伸的对象与边界边在三维空间中无法相交（即使虚拟延伸也不行）,则延伸操作失败。
- 输入
-
放弃：
- 输入
U并回车,可以撤销上一步的延伸操作。
- 输入
-
按住 Shift 键选择要修剪的对象：
- 这是一个非常快捷的技巧，在
EXTEND命令激活时，按住Shift键，点击对象，可以临时切换到TRIM（修剪） 命令，将对象修剪到边界边，松开Shift键后又回到EXTEND模式。
- 这是一个非常快捷的技巧，在
重要技巧与注意事项
- “先选边界，再选对象”原则：记住这个黄金法则,可以避免很多初学者的困惑。
- 点击哪一侧就向哪一侧延伸：您点击对象的哪一端，它就会向该方向延伸，如果您想将一条水平线向上方的一条垂直线延伸，您需要点击水平线的上端。
- 边界边可以不止一个：在第一步选择边界边时,您可以同时选择多个对象作为边界。
- 使用栏选和窗交提高效率：当需要延伸大量对象时，不要一个一个地点击，善用
F(栏选) 和C(窗交) 选项。 - 动态输入 (F8)：确保状态栏上的 “正交模式” (F8) 是开启的,这样在绘制水平和垂直线时会更方便。
相关命令：LENGTHEN
EXTEND 是基于几何边界进行延伸，而 LENGTHEN (修改 LEN) 命令则是通过指定长度或角度来改变对象的长度,它不需要边界。
LENGTHEN 常用选项：
- 增量：在对象长度上增加或减少一个指定的数值。
- 百分比：按总长度的百分比来改变对象长度。
- 全部：直接指定对象修改后的总长度。
- 动态：通过拖动对象的端点来直观地改变其长度。
何时使用 LENGTHEN？
- 当您只知道需要增加或减少多长时（把线段加长 50 个单位）。
- 当您没有明确的边界对象,只是想单纯地改变对象长度时。
| 特性 | EXTEND (延长) |
LENGTHEN (拉长) |
|---|---|---|
| 核心思想 | 延伸至边界 | 改变自身长度 |
| 操作对象 | 需要两个对象：待延伸对象和边界边 | 只需要一个对象 |
| 主要用途 | 连接线、对齐到轮廓 | 精确控制数值长度、总长度 |
| 快捷键 | EX |
LEN |
| 关键步骤 | 选边界 选对象 |
选对象 选选项 (如 "增量") |
希望这份详细的指南能帮助您完全掌握 EXTEND 命令！多加练习,很快就能运用自如。
