下面我将从 命令调用、操作步骤、实用技巧和常用选项 四个方面来为你全面解析。

（图片来源网络，侵删）

命令调用方式

有四种非常方便的方法可以启动 DIMLINEAR 命令：

功能区（Ribbon）：
- 切换到 “注释” 选项卡。
- 在 “标注” 面板中，点击 “线性” 按钮（图标是一个带箭头的尺子）。
命令行：
- 在命令行窗口中直接输入 DIMLINEAR，然后按回车键。

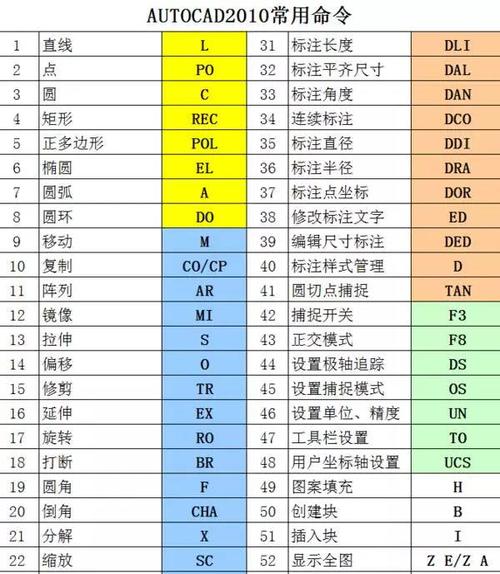

- 为了提高效率,通常使用快捷命令 **DIMLIN** 或 **DLI**，然后按回车键，这是最常用、最快的方式。
工具栏：

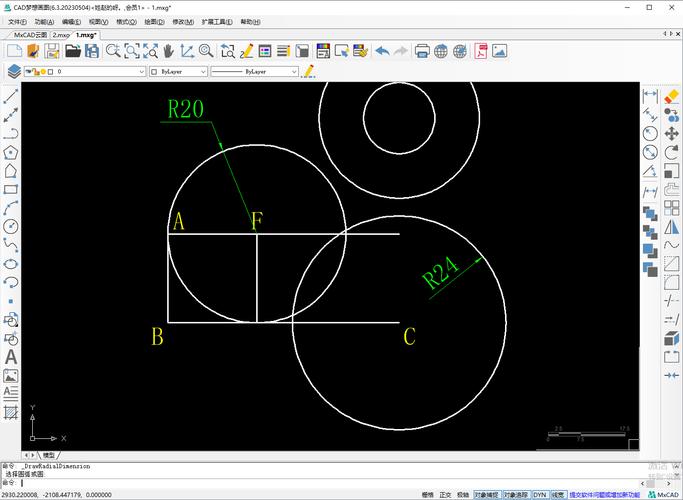

（图片来源网络，侵删）
- 如果你使用了经典工具栏,可以在 “标注” 工具栏上找到线性标注按钮。
菜单栏：
- 如果你启用了经典菜单栏,可以点击 “标注” -> “线性”。

使用 DIMLINEAR 进行标注非常直观，主要分为三步：

指定第一条尺寸界线原点：
- 启动命令后,命令行会提示：指定第一个尺寸界线原点或 <选择对象>:
- 你可以直接用鼠标点击你想要标注的第一个点（一条线段的起点）。
指定第二条尺寸界线原点：
- 指定第一个点后,命令行会继续提示：指定第二个尺寸界线原点:
- 接着用鼠标点击你想要标注的第二个点（同一条线段的终点）。
- 你会看到一条动态的标注线跟随着你的鼠标移动。
放置尺寸线：
- 指定第二个点后,命令行会提示：[多行文字/文字/角度/水平/垂直/旋转]:
- 你只需要移动鼠标到合适的位置（通常是图形的外部，以保持图形清晰），然后单击鼠标左键，即可完成标注的放置。

在第三步中,命令行提供了一些非常有用的选项，掌握它们能让你的标注工作事半功倍。

多行文字 / 文字 / 角度
- 文字：选择此选项（输入 T），可以手动修改系统自动测量的尺寸数值，这在标注非标准尺寸或需要添加前缀/后缀（如 "Φ" 表示直径）时非常有用。
- 多行文字：选择此选项（输入 M），会打开一个多行文字编辑器，你可以更自由地编辑标注文本，甚至添加公差。
- 角度：选择此选项（输入 A），可以修改标注文字的倾斜角度。
水平 / 垂直
- 这是 DIMLINEAR 命令的精髓所在，AutoCAD 会根据你指定的两个点自动判断是进行水平标注还是垂直标注。
- 手动指定：如果你想让系统强制进行水平或垂直标注，可以在第三步时输入 H（水平）或 V（垂直）。
- 应用场景：当两个点几乎在同一水平或垂直线上时，AutoCAD 可能判断不准，手动指定可以确保标注的正确性。
旋转
- 选择此选项（输入 R），可以创建一个与特定角度平行的标注，而不是严格的水平或垂直，这对于标注倾斜对象的尺寸非常有用。
选择对象
- 在第一步时,如果你直接按 回车键，命令行会提示 选择标注对象:。
- 你可以直接用鼠标点击一条线段,AutoCAD 会自动捕捉该线段的两个端点作为尺寸界线的原点，快速完成标注，这是最快捷的标注方式之一。

标注样式至关重要：
- 在标注前,请务必检查或设置好 标注样式，你可以通过 **DIMSTYLE**（快捷命令 D）命令来打开“标注样式管理器”。
- 你可以统一设置标注的 箭头大小、文字高度、尺寸线超出量、尺寸界线偏移量 等所有外观参数，确保一张图纸上的所有风格统一、美观。
对象捕捉是灵魂：
- 精确的标注依赖于精确的点,请确保在标注前开启了 端点、交点、圆心 等关键的对象捕捉模式，这样才能准确无误地选择标注起点。
标注的放置位置：
- 尽量将尺寸线放置在图形轮廓之外,避免与图形线条交叉，保证图纸的清晰易读。
- 可以使用 DIMTEDIT 命令来调整已标注文字的位置。
与其他标注命令的区别：
- DIMLINEAR (线性)：用于标注水平和垂直方向的尺寸。
- DIMALIGNED (对齐)：用于标注倾斜线段的实际长度，尺寸线与线段平行。
- DIMCONTINUE (连续)：基于上一个或选择的标注，创建一系列首尾相连的标注。
- DIMBASELINE (基线)：基于上一个或选择的标注，从同一条基线开始创建一系列标注。

项目	说明
命令名称	`DIMLINEAR`
快捷命令	`DLI` (最常用)
主要功能	创建水平或垂直的尺寸标注。
核心步骤	选起点 -> 2. 选终点 -> 3. 点放置位置。
关键技巧	- 使用 `T` 修改文字。 - 使用 `H`/`V` 强制方向。 - 直接回车选择对象，快速标注。 - 标注前务必设置好 `DIMSTYLE`。

掌握了 DIMLINEAR 命令，你就掌握了 AutoCAD 尺寸标注的基础，多加练习，并结合其他标注命令，你就能高效地完成各种复杂的图纸标注工作。
