在CAD中进行高程标注是工程设计中不可或缺的环节，尤其在地形图、建筑总图、给排水设计等领域，高程标注的准确性和规范性直接影响工程质量和施工效率，CAD提供了多种高程标注命令，通过合理运用这些工具，可以快速实现高程信息的可视化表达，以下将详细介绍CAD中常用的高程标注命令及其操作方法、注意事项和应用场景。
最基础的高程标注命令是DIM（线性标注）结合文字编辑功能，虽然这不是专门的高程命令，但通过手动输入高程值可以实现简单标注，操作时，先使用“线性标注”命令捕捉两点确定标注尺寸线，然后双击标注文字，在文字编辑器中删除默认尺寸值，输入高程符号（如“▽”）和高程数值，▽45.00”，这种方法适用于少量标注，但效率较低且容易出错,尤其在标注点较多时难以保证格式统一。

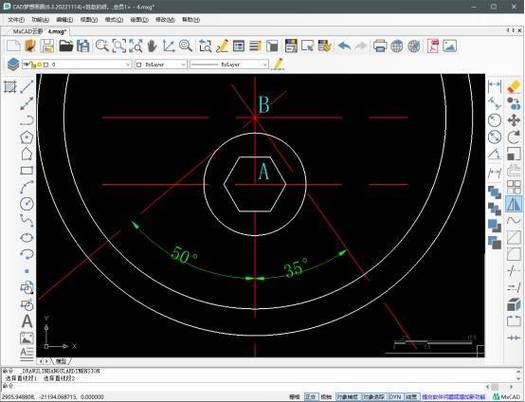

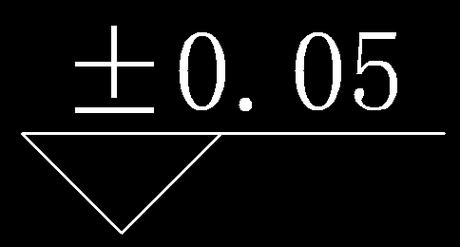

为了提高标注效率，CAD提供了块（BLOCK）功能自定义高程符号，用户可以先绘制符合规范的高程符号（如三角形或矩形），将其定义为块，并设置块属性（包括高程值、标注文字等），使用时通过“插入块”命令将符号放置到指定位置，双击属性即可修改高程数值，这种方法的优势在于符号统一、修改方便，且可以通过属性提取功能批量生成高程表，在道路设计中，可将高程符号定义为带属性的块，快速标注路面标高、交叉口控制点高程等,确保标注风格一致。
对于复杂地形或大规模高程标注，CAD的快速标注（QDIM）命令和多重引线（MLEADER）命令更为高效，快速标注命令支持一次性选择多个标注点，自动生成连续的尺寸线或高程标注，特别适用于等高线标注或坡度线标注，而多重引线命令则允许用户自定义引线样式和高程符号格式，通过设置引线箭头、文字高度、颜色等属性，实现专业的高程标注，在建筑剖面图中，使用多重引线标注楼层标高时，可预先设置引线为直线、箭头为实心闭合、文字高度为3.5mm,确保标注符合制图标准。

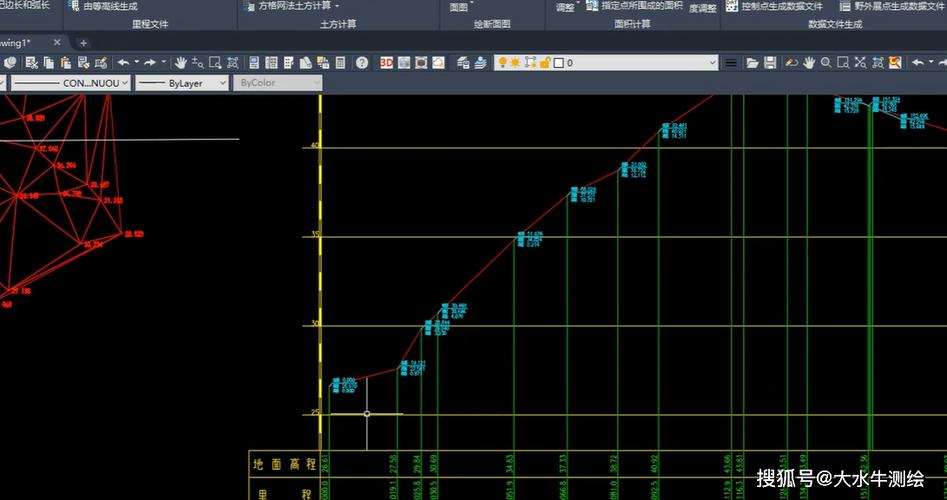

第三方插件或专业CAD软件（如Civil 3D）提供了更强大的高程标注功能，Civil 3D中的“高程点标注”命令可直接读取三维模型的Z坐标值，自动生成高程标注，并支持批量标注和动态更新，当模型修改时，高程标注会同步更新，避免手动调整的繁琐，这种智能化工具适用于大型场地设计、道路纵横断面标注等场景,大幅提升设计效率。
在进行高程标注时，需注意以下几点：一是高程符号应符合国家制图标准，如建筑工程常用“▽”符号，道路工程常用“●”符号；二是高程数值应标注到小数点后两位，单位为米；三是标注位置应清晰可见，避免与其他线条重叠；四是对于不同类型的高程（如绝对高程、相对高程），应在图中注明说明，在总平面图中，需注明“绝对高程系黄海高程系”,并在标注中体现高程基准面。
以下是高程标注命令的对比表格：
| 命令类型 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 线性标注+文字编辑 | 少量简单标注 | 无需设置，直接使用 | 效率低，格式不统一 |
| 块+属性 | 批量标注，符号统一 | 修改方便，可提取属性 | 需提前定义块 |
| 快速标注 | 连续标注，如等高线 | 一次性选择多个点，效率高 | 样式固定，灵活性较低 |
| 多重引线 | 专业标注，自定义样式 | 样式灵活，符合制图规范 | 需预先设置样式 |
| Civil 3D高程标注 | 大型场地，动态更新 | 自动读取坐标，批量操作 | 依赖专业软件，成本较高 |
相关问答FAQs：
Q1：如何批量修改CAD中高程标注的文字高度？
A1：可通过“特性（PROPERTIES）”面板批量修改，选中所有高程标注，按Ctrl+1打开特性面板，在“文字”类别中找到“文字高度”选项，输入统一数值后按回车即可，若使用块属性标注，还可通过“块属性管理器（BATTMAN）”统一修改属性文字样式。
Q2：CAD中高程标注符号显示为问号或乱码怎么办？
A2：通常是由于字体文件缺失导致的，需检查标注文字使用的字体（如“gbetic.shx”或“simplex.shx”），确保CAD安装目录下的“Fonts”文件夹中包含对应字体文件，若仍无法解决，可将乱码文字删除后重新输入，或通过“重定义文字样式（STYLE）”命令更换为系统支持的字体。
