CAD脚本命令是计算机辅助设计（CAD）软件中一种高效、自动化的操作方式，通过编写文本脚本文件，用户可以批量执行绘图、编辑、管理等操作，极大提升工作效率，本文将详细介绍CAD脚本命令的基本概念、应用场景、常用语法及实践案例,帮助用户掌握这一强大工具。
CAD脚本命令的核心在于将重复性操作转化为可执行的文本指令，以AutoCAD为例，脚本文件通常以“.scr”为扩展名，包含一系列按顺序排列的命令行输入，与手动操作相比，脚本命令的优势在于：一是减少人为错误，确保绘图精度；二是实现批量处理，节省时间成本；三是便于标准化设计，统一输出格式，在绘制大量相同尺寸的门窗时，通过脚本命令可一键生成,无需逐个绘制。
脚本命令的基本语法与结构
CAD脚本命令的语法遵循软件命令行的输入逻辑，每个命令占一行，参数之间用空格或逗号分隔，以AutoCAD为例，基本结构包括命令名称、选项选择、坐标输入等，绘制一个100x50的矩形,脚本内容为：
LINE 0,0 100,0 100,50 0,50 C“LINE”为绘图命令，“0,0”为起点坐标，“100,0”为第二点坐标，依此类推，“C”表示闭合图形，对于带选项的命令，如“CIRCLE”（圆）,需明确半径或直径选项：
CIRCLE 50,50 R 25表示以(50,50)为圆心、半径为25的圆，若需交互式输入，脚本可通过“\”暂停等待用户操作，
LINE \\ @0,50 @100,0执行时，脚本会暂停等待用户指定起点,然后继续绘制垂直和水平线段。
常用脚本命令分类及示例
-
绘图类命令
包括直线、圆、弧、多段线等基础图形,绘制一个由直线和圆组成的简单机械零件：LINE 0,0 50,0 50,30 0,30 C CIRCLE 25,15 10此脚本先绘制一个50x30的矩形,再在中心绘制半径为10的圆。
-
编辑类命令
如移动、旋转、修剪、阵列等,将矩形内的圆阵列复制为4个：

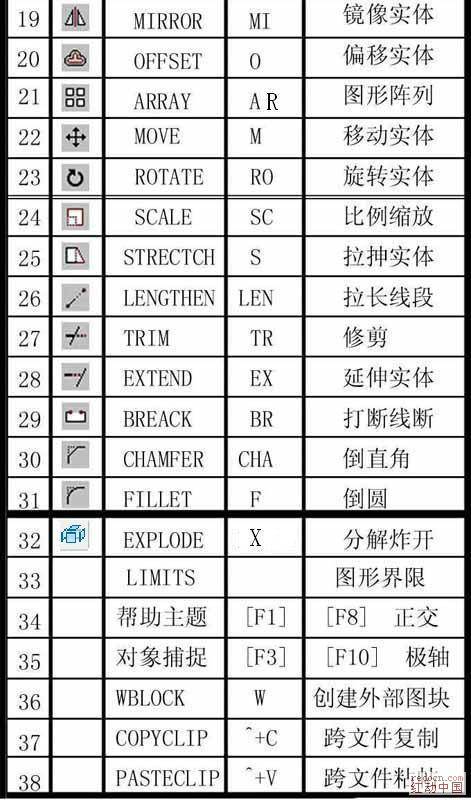

（图片来源网络，侵删）ARRAY CIRCLE R 2 2 50“R”表示矩形阵列，“2 2”为行数和列数，“50”为间距。
-
属性与标注类命令
用于添加文字、尺寸标注等,为图形添加文字注释：TEXT 10,40 "零件A" 10 0 0表示在(10,40)位置插入高度为10的文字“零件A”,角度为0度。
-
图层与文件管理类命令
如创建图层、保存文件等。LAYER N "中心线" C 1 CENTER SAVE "零件图.dwg"创建名为“中心线”的图层（颜色1，线型CENTER）,并保存文件。
脚本命令的高级应用
-
条件判断与循环
部分CAD软件（如AutoCAD）通过脚本结合LISP或DCL实现复杂逻辑，使用“-LAYER”命令批量修改图层属性：-LAYER M "图层1" S "图层1" C 3“M”表示置为当前图层，“S”表示选择图层，“C 3”设置颜色为红色。
-
参数化设计
通过脚本变量实现动态绘图，用Excel生成脚本文件,批量绘制不同尺寸的螺栓孔：(defun c:BOLT (/ d x y) (setq d (getreal "输入直径: ")) (setq x (getpoint "输入中心点: ")) (command "CIRCLE" x (/ d 2)) )此LISP脚本允许用户交互输入直径和位置,生成圆孔。
-
批量处理
结合操作系统命令（如Windows批处理）实现自动化，用“SCR”文件批量转换图纸格式：@echo off for %%f in (*.dwg) do ( "acad.exe" /b script.scr %%f )执行后，AutoCAD会逐个打开“*.dwg”文件并运行“script.scr”脚本。
实践案例：批量生成建筑轴线
假设需绘制10条间距为3000的水平轴线,脚本内容如下：
GRID Y 3000
LINE 0,0 @0,30000
ARRAY LINE R 1 10 3000
LAYER S "轴线" C 1 CENTER执行步骤：
- 设置网格间距为3000；
- 绘制第一条长度为30000的垂直线；
- 阵列复制为10条，间距3000；
- 将轴线图层置为当前并设置线型。
注意事项
- 兼容性：不同CAD软件（如AutoCAD、SolidWorks）的脚本语法差异较大，需查阅官方文档。
- 错误处理：脚本执行中若遇错误（如坐标无效），可能中断，建议先测试小批量数据。
- 性能优化：避免脚本过长,可拆分为多个子脚本分步执行。
相关问答FAQs
Q1: CAD脚本命令与LISP程序有何区别？
A1: 脚本命令（.scr）是纯文本格式的命令序列，适用于简单重复操作，无需编程基础；LISP程序（.lsp）是高级编程语言，支持变量、循环、条件判断等复杂逻辑，适合定制化开发，脚本执行效率高但灵活性低,LISP则更灵活但学习成本较高。
Q2: 如何在AutoCAD中运行脚本文件？
A2: 方法有三：①命令行输入“SCRIPT”并选择.scr文件；②启动AutoCAD时添加“/b”参数（如“acad.exe /b script.scr”）；③将.scr文件拖拽到AutoCAD窗口中，若需在脚本中调用外部文件，可使用“DELAY”命令控制执行间隔，如“DELAY 1000”表示暂停1秒。
