在CAD软件的操作中,rev命令（全称为revolve）是一种常用的三维建模工具，主要用于通过旋转二维对象来创建三维实体，这一命令在机械设计、建筑建模、工业设计等领域有着广泛的应用，能够帮助用户高效地将平面图形转化为具有旋转特性的三维模型，下面将从rev命令的基本概念、操作步骤、参数设置、应用场景及注意事项等方面进行详细阐述。
rev命令的核心原理是将一条二维闭合或多段线绕指定的旋转轴旋转一定角度,从而生成三维实体，与extrude（拉伸）命令不同，rev命令更适合创建具有圆形或对称结构的三维模型，如圆柱、圆锥、球体、旋转体等，在执行rev命令前，需要确保二维对象是闭合的，因为只有闭合的图形才能生成实体，而非闭合图形只能生成曲面，旋转轴可以是直线、多段线或两个点定义的直线，旋转角度默认为360度，形成完整实体，也可手动设置角度以生成部分旋转体。

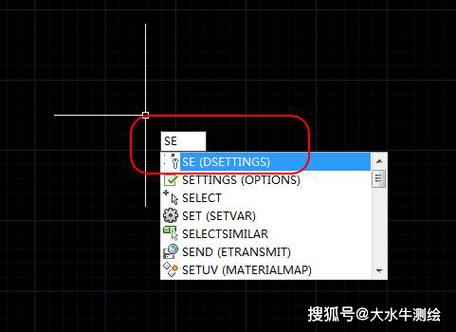

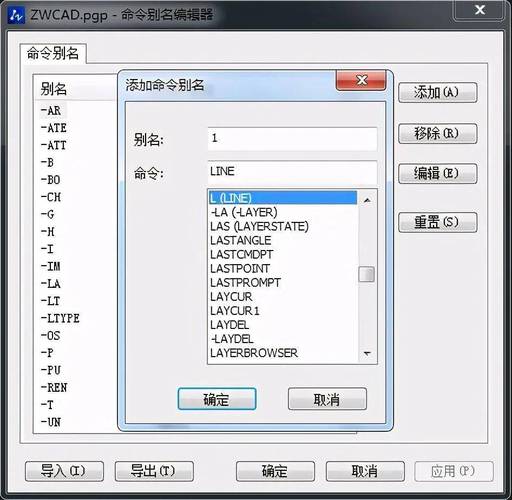

rev命令的操作步骤相对简单,但需要用户准确选择对象和定义旋转轴，在CAD命令行输入“rev”并按回车键，或在“三维建模”工具栏中找到“旋转”按钮点击启动命令，命令行会提示“选择要旋转的对象”，用户需要框选或点选预先绘制好的二维闭合图形，如圆、矩形、多段线等，选择完成后按回车键，命令行接着提示“指定旋转轴的起点或定义轴依照[对象/ X/Y/Z]”，此时有三种定义旋转轴的方式：一是直接指定两点作为旋转轴的起点和终点；二是选择“对象”，即选取一条已有的直线或多段线作为旋转轴；三是选择“X/Y/Z”，以当前坐标系的X轴、Y轴或Z轴作为旋转轴，定义旋转轴后，命令行会提示“指定旋转角度”，默认为360度，用户可直接按回车键完成，或输入角度值（如180度、270度）生成部分旋转体，整个过程操作流畅，适合新手快速上手。
rev命令的参数设置灵活,能够满足不同建模需求，在旋转角度方面，除了360度完整旋转外，输入正角度（如90度）表示按逆时针方向旋转，负角度（如-90度）表示顺时针旋转，对于旋转轴的选择，“对象”选项适用于已有直线作为旋转轴的场景，例如将一个矩形绕一条斜线旋转生成斜齿轮的毛坯；“X/Y/Z”选项则适用于需要沿坐标系标准轴旋转的情况，如将一个圆绕Y轴旋转生成圆柱体，rev命令还支持“倾斜”选项，可在旋转过程中对实体进行倾斜处理，生成非标准的旋转体，但这一功能在基础版本中可能需要通过其他命令组合实现，值得注意的是，rev命令生成的实体默认为“实体”类型，用户可通过“实体编辑”工具进一步修改，如倒角、圆角、布尔运算等。
rev命令在多个领域有着重要应用,在机械设计中，常用于创建轴类零件、法兰盘、轮毂等具有旋转对称特征的零件；在建筑设计中，可用于生成圆柱形柱子、穹顶、旋转楼梯等结构；在工业设计中，可制作瓶身、灯具罩等曲面产品，绘制一个梯形多段线并绕其中心线旋转，即可生成一个圆锥台；绘制一个圆环截面绕圆环中心线旋转，可生成三维圆环体，相较于其他建模命令，rev命令在处理旋转类模型时效率更高，且生成的模型拓扑结构更规整，便于后续的有限元分析或加工制造。
使用rev命令时需注意以下几点：一是确保二维对象闭合，可通过“boundary”命令将非闭合图形生成多段线；二是旋转轴的选择要准确，避免因轴定义错误导致模型异常；三是对于复杂图形，建议先分解再旋转，或使用“region”命令生成面域后再旋转；四是旋转角度设置需根据设计需求合理选择，避免生成不必要的完整实体造成资源浪费，在低版本CAD中，rev命令可能不支持非闭合图形的旋转，此时需升级软件或采用其他方法替代。
以下通过表格总结rev命令的操作步骤及关键选项：
| 操作步骤 | 命令提示 | 用户操作选项 | 说明 |
|---|---|---|---|
| 启动命令 | 输入“rev”或点击工具栏按钮 | 激活rev命令 | |
| 选择对象 | 选择要旋转的对象 | 框选/点选二维闭合图形 | 必须选择闭合图形，如多段线、圆、椭圆等 |
| 定义旋转轴 | 指定旋转轴的起点或定义轴依照 | 选择“对象”/“X/Y/Z”或指定两点 | 可选已有直线、坐标轴或自定义两点确定旋转轴 |
| 设置旋转角度 | 指定旋转角度 | 输入角度值（默认360度） | 正值逆时针，负值顺时针，0-360度或更广范围 |
| 完成命令 | 按回车键确认 | 生成三维实体 |
相关问答FAQs：
-
问：rev命令是否可以旋转非闭合的二维图形？
答：在标准CAD版本中，rev命令仅支持闭合二维图形（如多段线、圆、面域等）的旋转，非闭合图形（如开放多段线、直线）无法直接生成实体，只能生成曲面，若需旋转非闭合图形，可先使用“boundary”命令将其生成闭合多段线，或通过“region”命令创建面域后再执行rev命令。

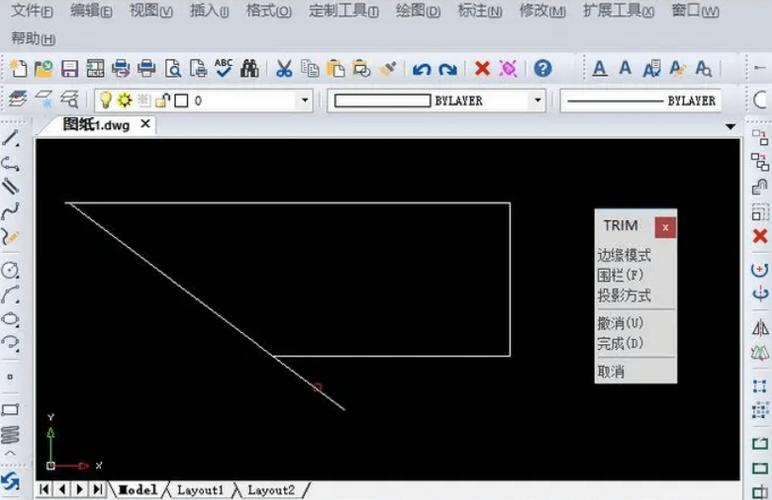

（图片来源网络，侵删） -
问：如何通过rev命令生成部分旋转体（如半球）？
答：在定义旋转轴后，命令行提示“指定旋转角度”时，输入小于360度的角度值即可，将一个半圆绕其直径旋转180度，可生成半球；旋转90度则生成四分之一球体，注意旋转方向由角度正负决定，正值逆时针，负值顺时针，可根据坐标系调整旋转方向。
