在CAD软件中，打断命令是常用的编辑工具，主要用于将对象（如直线、圆弧、圆等）在指定点处断开，删除部分对象或将其分为两个独立对象，不同版本的CAD软件（如AutoCAD、浩辰CAD、中望CAD等）中，打断命令的调用位置可能略有差异，但整体操作逻辑相似，以下将以AutoCAD为例,详细说明打断命令的入口位置及使用方法。

通过功能区调用打断命令

在AutoCAD 2010及更高版本中，功能区是主要的命令入口，默认情况下，功能区分为“常用”、“插入”、“注释”等选项卡，打断命令位于“常用”选项卡下的“修改”面板中,具体步骤如下：

1. 打开CAD软件,进入绘图界面。
2. 点击顶部菜单栏的“常用”选项卡。

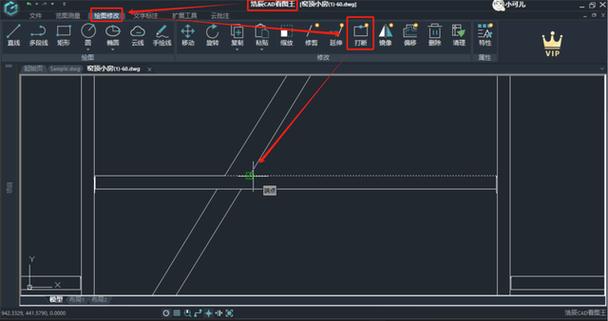

3. 在“修改”面板中找到“打断”按钮，图标为一个半圆加一条直线（类似于将一个对象从中间断开的符号），部分版本中，“打断”可能与其他修改命令（如“合并”“修剪”）共享一个下拉菜单，需点击下拉箭头选择“打断”子命令。

通过工具栏调用打断命令

对于习惯使用传统工具栏的用户,可通过以下方式调用：

1. 在绘图区域右侧或顶部显示“标准”或“修改”工具栏（若未显示，可通过右键单击菜单栏选择“ACAD”→“修改”调出）。
2. 在“修改”工具栏中找到“打断”按钮（图标与功能区一致）,单击即可激活命令。

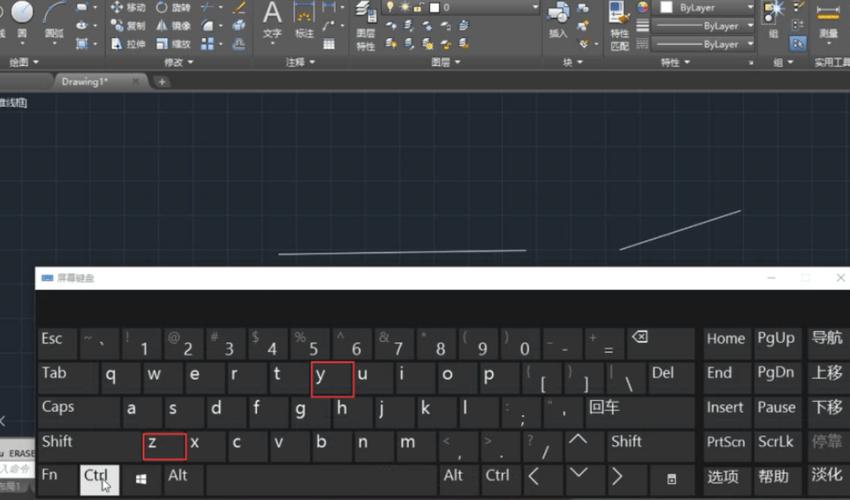

通过命令行输入命令

CAD支持通过命令行直接输入命令名称,这是最高效的调用方式之一：

1. 在绘图窗口底部的命令行中输入“BREAK”或快捷键“BR”,然后按回车键。
2. 命令行提示“选择对象：”，此时需用鼠标点击要打断的对象（默认以点击点作为第一个打断点）。
3. 根据提示指定第二个打断点，或输入“F”（第一点）手动重新定义第一个打断点。

通过菜单栏调用

在部分旧版本或经典界面中,可通过菜单栏调用：

1. 点击顶部菜单栏的“修改”选项。
2. 在下拉菜单中选择“打断”子命令,后续操作与命令行输入类似。

打断命令的参数说明

激活打断命令后,命令行会显示以下选项：

• 选择对象：直接点击对象,默认以拾取点作为第一个打断点。
• 指定第二个打断点：若直接点击对象上的另一点，则删除这两点之间的部分；若输入“@”，则对象在拾取点处被断开（不删除部分，分为两个独立对象）。
• 第一点(F)：选择此项后，可手动指定第一个和第二个打断点,适用于需要精确定位的情况。

打断命令的适用对象

打断命令支持多种对象类型,包括：

• 直线、射线、构造线
• 圆弧、圆、椭圆及椭圆弧
• 多段线、样条曲线、多线
• 文字、块参照等（部分对象可能不支持部分打断操作）

注意事项

1. 打断圆时：默认按逆时针方向删除两点之间的圆弧，若第一点在右侧，第二点在左侧,则删除上半部分圆弧。
2. 打断闭合对象：对于多段线或多边形等闭合对象,打断后会将其变为开放对象。
3. 精度控制：建议结合对象捕捉（如端点、交点）使用,以提高打断位置的准确性。

相关问答FAQs

问题1：打断命令和修剪命令有什么区别？
解答：打断命令是通过指定两点直接删除对象的一部分或将其断开，而修剪命令需要以其他对象为边界，删除边界一侧的对象，打断命令适用于独立对象，修剪命令更依赖边界条件，修剪一条直线到另一条直线时，需以第二条直线为边界；打断则直接在直线上指定两点即可分割。

问题2：如何快速将一个圆打断为半圆？
解答：使用打断命令时，先点击圆上一点作为第一个打断点，然后输入“@”并按回车键，即可在点击点处将圆断开，若需删除半圆，可在指定第一个点后，点击圆上直径的另一端点作为第二个打断点，系统会自动删除这两点之间的圆弧,剩余半圆。
