在CAD软件中，对齐命令是一个功能强大的工具，它允许用户将对象与其他对象、参考线或坐标系进行精确对齐，从而提高绘图的准确性和效率，对于初学者来说，找到并熟练使用对齐命令是掌握CAD操作的重要一步，本文将详细介绍CAD对齐命令的位置、使用方法、适用场景以及一些实用技巧,帮助用户快速上手。

（图片来源网络，侵删）

不同版本的CAD软件（如AutoCAD、中望CAD、浩辰CAD等）在对齐命令的位置上可能略有差异，但核心功能和操作逻辑基本一致，以最常用的AutoCAD为例,对齐命令的调用主要有以下几种方式：

功能区（Ribbon）菜单：在AutoCAD的经典工作空间或三维建模工作空间中，对齐命令通常位于“常用”选项卡下的“修改”面板中，用户可以看到一个名为“对齐”的图标，其外观通常为两条水平线中间有一个向上的箭头，类似于“↔”的样式，如果当前工作空间未显示该面板，用户可以通过右键单击功能区空白处，选择“显示面板”或“自定义”来调出“修改”面板。
经典菜单栏：在AutoCAD的经典界面中，用户可以通过顶部菜单栏的“修改”选项找到“三维操作”子菜单，然后在下拉菜单中选择“对齐”命令，这种方式适用于习惯使用传统菜单的用户,尤其是在没有启用功能区的情况下。
命令行输入：这是最快捷的调用方式之一，用户只需在CAD软件底部的命令行窗口中输入“ALIGN”或简化的“AL”命令，然后按回车键或空格键，即可激活对齐命令，对于熟悉键盘操作的用户来说，这种方式效率最高,尤其在进行连续操作时。
（图片来源网络，侵删）
工具栏：在AutoCAD的经典工作空间中，用户还可以通过自定义工具栏来放置对齐命令，通过右键单击工具栏空白处，选择“AutoCAD”-“修改”，然后找到“对齐”按钮并拖拽到工具栏上,即可快速访问。

除了上述几种主要方式外，部分CAD软件还支持通过快捷键或自定义工具来调用对齐命令，但具体设置可能因软件版本而异,用户可以根据自己的操作习惯选择最合适的方式。

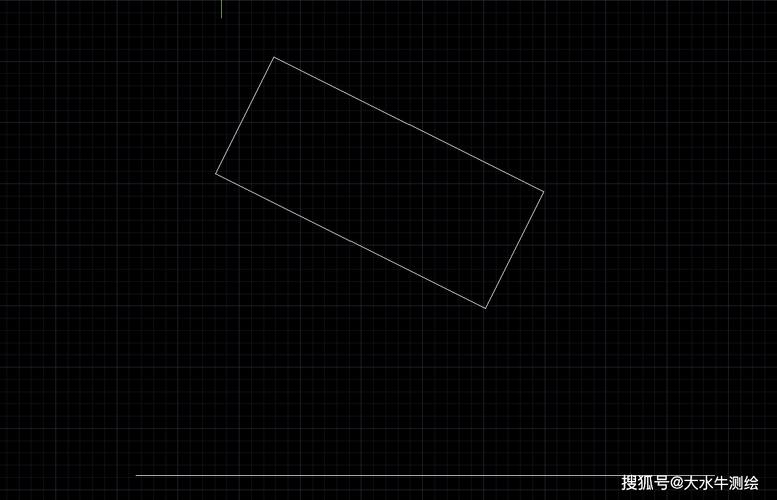

我们详细介绍一下对齐命令的使用步骤，假设用户需要将一个矩形与一条斜线进行对齐操作,具体步骤如下：

激活对齐命令：通过上述任一方式调用“对齐”命令（ALIGN或AL）。
（图片来源网络，侵删）
选择源对象：命令行提示“选择对象”，此时需要选择要对齐的目标对象，例如矩形，用户可以使用窗口选择（W）或交叉窗口选择（C）来快速选择多个对象,选择完成后按回车键确认。
指定源点：命令行提示“指定第一个源点”，用户需要选择矩形上的一个关键点作为对齐的基准点,例如矩形的左下角顶点。
指定目标点：命令行提示“指定第一个目标点”，此时需要选择斜线上的对应点作为对齐的参考点，例如斜线的端点,矩形会根据这两个点的位置进行初步移动。
指定第二个源点：命令行继续提示“指定第二个源点”，用户需要选择矩形上的另一个关键点，例如矩形的右上角顶点，如果只需要单点对齐,可以直接按回车键跳过此步骤。
指定第二个目标点：命令行提示“指定第二个目标点”，用户需要选择斜线上的另一个对应点，例如斜线的另一个端点，矩形会根据这两个源点和目标点的位置进行旋转和缩放,以实现精确对齐。
设置选项：在指定第二个目标点后，命令行会提示“是否基于对齐点缩放对象？[是(Y)/否(N)] <否>”，如果选择“是”，对象会根据源点和目标点之间的距离进行缩放；如果选择“否”，对象仅进行旋转和移动，不改变大小，默认情况下为“否”,用户可以根据实际需求选择是否缩放。
确认操作：完成上述步骤后，按回车键确认,对象即可完成对齐操作。

对齐命令在实际应用中非常广泛，例如在机械制图中，可以将零件视图与装配图进行对齐；在建筑制图中，可以将门窗图块与墙体进行对齐；在三维建模中，可以将三维实体与参考平面进行对齐等，通过合理使用对齐命令，可以大大减少手动调整的时间,提高绘图效率。

为了更直观地展示对齐命令的使用场景,以下通过一个表格列举几个常见应用案例：

应用场景	操作对象	对齐方式	效果
机械零件对齐	螺栓孔与螺栓	两点对齐（孔心与螺栓中心）	螺栓孔与螺栓精确重合
建筑门窗对齐	门窗图块与墙体	三点对齐（门窗角点与墙体角点）	门窗与墙体边缘对齐，便于安装
三维模型装配	齿轮与轴	三点对齐（齿轮中心与轴中心）	齿轮与轴同轴，实现正确啮合
文字标注对齐	尺寸文字与尺寸线	单点对齐（文字基线中点与尺寸线中点）	文字沿尺寸线居中显示

在使用对齐命令时,还需要注意以下几点技巧：

选择合适的源点和目标点：源点和目标点的选择直接影响对齐的效果，通常情况下，应选择对象的关键特征点，如端点、中点、圆心等,以确保对齐的准确性。
利用对象捕捉功能：在指定源点和目标点时，建议开启对象捕捉（OSNAP）功能，如端点捕捉、中点捕捉、交点捕捉等，这样可以精确选择点,避免手动输入坐标带来的误差。
灵活使用单点或两点对齐：如果只需要移动对象而不需要旋转，可以选择单点对齐；如果需要同时移动和旋转对象,则应选择两点对齐。
注意缩放选项：在对齐过程中，如果源对象和目标对象的尺寸不一致，且需要匹配尺寸，可以选择“是”进行缩放；如果需要保持对象原有尺寸，则选择“否”。
结合其他命令使用：对齐命令可以与其他命令（如移动、旋转、缩放等）结合使用，以实现更复杂的调整，可以先使用对齐命令进行初步对齐,再使用移动命令进行微调。

对于CAD初学者来说，可能会在使用对齐命令时遇到一些常见问题，为什么对齐后对象的位置不正确？为什么对象在对齐后发生了意外的缩放？这些问题通常是由于源点和目标点的选择错误，或是对缩放选项的理解不清导致的，为了避免这些问题，建议用户在使用对齐命令前，先明确对齐的目标,并仔细检查每一步的操作。

部分用户可能会混淆对齐命令与移动、旋转等命令的区别，对齐命令的优势在于它可以同时实现移动、旋转甚至缩放，而移动和旋转命令通常需要分步操作，在对齐要求较高的场景下,对齐命令无疑是更高效的选择。

CAD对齐命令是一个功能强大且灵活的工具，掌握其使用方法和技巧可以显著提高绘图的准确性和效率，无论是二维绘图还是三维建模，对齐命令都扮演着重要的角色，通过本文的介绍，相信用户已经对对齐命令的位置、使用方法和应用场景有了更清晰的认识，能够在实际工作中灵活运用,解决各种对齐问题。

相关问答FAQs：

问：为什么在使用对齐命令时，对象的位置总是对不齐？
答：这种情况通常是由于源点和目标点的选择不准确导致的，建议在使用对齐命令时，确保开启对象捕捉功能，选择对象的关键特征点（如端点、中点、圆心等），检查是否正确选择了单点或两点对齐模式，以及是否需要启用缩放选项，如果问题仍然存在，可以尝试重新选择源点和目标点，或使用其他辅助工具（如构造线）作为参考。
问：对齐命令和移动、旋转命令有什么区别？什么时候应该使用对齐命令？
答：对齐命令可以同时实现移动、旋转甚至缩放对象，适用于需要将对象精确匹配到另一个对象或参考系的场景，例如将零件与装配图对齐、将文字与尺寸线对齐等，而移动和旋转命令通常需要分步操作，仅适用于简单的位置或角度调整，当需要对齐要求较高，且需要同时调整位置和角度时，应优先使用对齐命令；如果只需要简单的移动或旋转,则使用移动或旋转命令即可。
