天正绘制轴网命令是建筑CAD设计中创建轴线的核心功能，主要用于快速生成建筑平面图的定位轴线系统，包括轴线和轴号，为后续墙体、柱子、门窗等构件的布置提供基准，该命令集成了轴网绘制、编辑、标注等一体化操作,显著提升了建筑设计的效率与规范性。
轴网命令的启动方式
天正绘制轴网命令可通过多种方式启动,适应不同用户的操作习惯：
- 菜单栏：在“天正建筑”菜单下依次选择“轴网柱子”→“绘制轴网”。
- 命令行：直接输入命令“HZW”或“AXIS”,按回车键执行。
- 工具栏：在天正建筑工具栏中找到“轴网”图标（通常为网格与轴线组合图形）。
- 快捷键：部分版本支持自定义快捷键，如“Z+W”组合键。
启动命令后，系统将弹出“绘制轴网”对话框，用户需根据设计需求选择轴网类型、参数及标注方式。
轴网类型与参数设置
“绘制轴网”对话框提供两种主要轴网类型：直线轴网和弧线轴网,二者可单独使用或组合生成复杂轴网。
直线轴网
直线轴网由开间（横向轴线）和进深（纵向轴线）组成,参数设置包括：
- 开间：横向轴线的间距和数量，用户可通过“添加”“删除”“清空”按钮管理开间数据，也可直接输入数值（如“3600,2400,3600”）表示多段间距。
- 进深：纵向轴线的间距和数量,设置方式与开间一致。
- 轴号标注：支持“自动标注”“双侧标注”“单侧标注”等选项，默认从左到右、从下到轴号递增（如1、2、3…）。
弧线轴网
弧线轴网用于绘制弧形或扇形建筑平面,参数包括：
- 圆弧开间：弧线轴线的夹角和数量，如“30°,45°,60°”表示三段不同角度的弧线。
- 径向进深：从圆心向外辐射的轴线间距，如“3000,3000”表示两段同心圆弧。
- 起始角：弧线轴网的起始角度，默认为0°,可调整以适应不同朝向。
轴网参数预览
对话框右侧提供实时预览窗口，用户可直观查看轴网布局,避免参数设置错误。
轴网绘制与编辑
绘制轴网
参数设置完成后，点击“确定”按钮，命令行提示“请输入轴网插入点”，用户在绘图区指定一点（如建筑平面左下角）即可生成轴网，系统默认按当前图层（如“DOTE”图层）绘制轴线，线型为“CENTER”,颜色随图层。
轴网编辑功能
天正提供丰富的轴网编辑工具，用于调整已生成轴网的尺寸、数量和布局：
- 添加轴线：通过“轴网柱子”→“添加轴线”命令，可在指定位置新增单根轴线,并自动更新轴号。
- 删除轴线：选中需删除的轴线，使用“删除轴线”命令,系统会自动调整相邻轴号。
- 轴线裁剪：针对局部复杂区域，可通过“轴线裁剪”功能修剪多余轴线,保持图形整洁。
- 轴网合并：当存在多个独立轴网时，使用“轴网合并”命令将其整合为一个系统,轴号连续排列。
- 轴改径向：将直线轴网转换为弧线轴网,或调整弧线轴网的径向分布。
轴号编辑
- 轴号标注：双击轴号可修改文字内容，支持字母与数字组合（如“A1,B2”）。
- 轴号偏移：通过“轴号偏移”命令调整轴号与轴线的相对位置,避免与其他构件重叠。
- 轴号隐藏/显示：针对局部区域，可单独隐藏或显示指定轴号,满足出图需求。
轴网标注与优化
尺寸标注

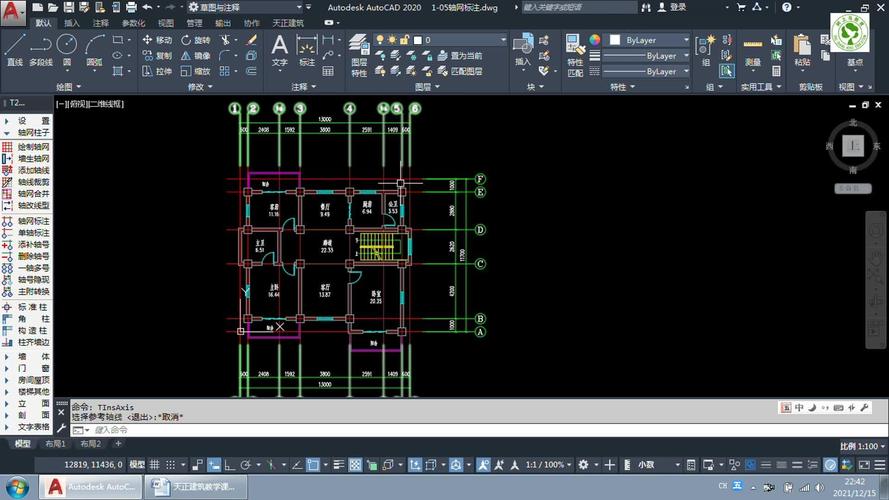

天正支持一键生成轴网尺寸标注，包括总尺寸和分段尺寸，通过“尺寸标注”→“轴网标注”命令，可选择标注双侧或单侧,系统自动捕捉轴线交点并生成尺寸线。
轴号编号规则
- 连续编号：默认从1开始递增,适用于标准矩形建筑。
- 分区编号：通过“轴号”→“分区编号”功能，将建筑划分为多个区域，各区轴号独立（如A区、B区）。

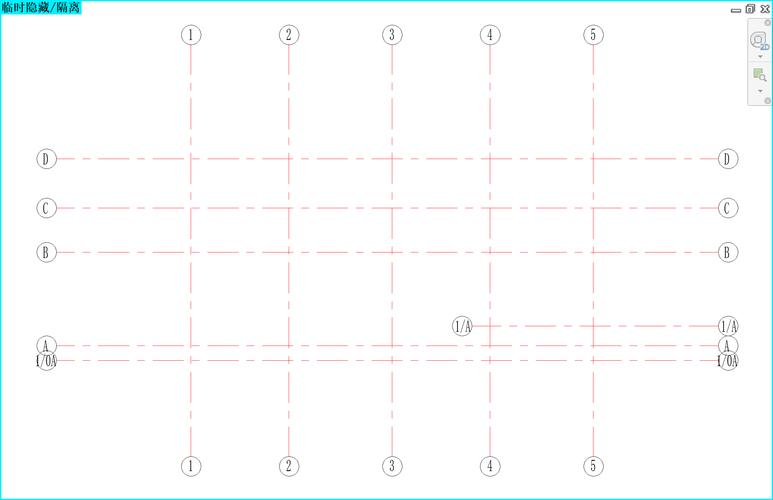

- 附加轴号：用于次要轴线标注，如“1/1”表示1号轴线后的附加轴线。
轴网与其他构件的关联
轴网生成后，可快速布置墙体、柱子等构件，使用“墙体”命令绘制墙线时，系统会自动捕捉轴线交点，确保墙体定位精准，轴网可与其他专业（如结构、设备）图纸联动,实现多专业协同设计。
常见问题与注意事项
- 轴网比例问题：若轴网显示异常（如过密或过疏），需检查当前绘图比例是否与设置一致，可通过“比例缩放”命令调整。
- 轴号重叠处理：当轴线间距较小时，轴号易重叠，可通过“轴号夹点”手动拖动位置，或使用“轴号合并”功能将相邻轴号合并标注。
相关问答FAQs
Q1: 如何在弧线轴网中添加放射状附加轴线？
A1: 在“绘制轴网”对话框中选择“弧线轴网”，设置圆弧开间和径向进深后，点击“确定”生成主轴网，随后使用“添加轴线”命令，选择“放射轴线”选项，指定圆心位置和角度，即可添加附加放射轴线，系统会自动为附加轴号添加编号（如“1/1”“1/2”）。
Q2: 天正轴网导入其他CAD软件后轴号消失怎么办？
A2: 轴号消失通常是由于天正轴号依赖自定义文字样式和块属性，解决方法：
（1）在导出前使用“分解”命令将轴号块分解为基本图形；
（2）通过“文件”→“导出”→“另存为低版本格式”，并勾选“分解对象”选项；
（3）若需保留编辑性，可导出为DXF格式,并在目标软件中重新加载天正字体库。
