华为端口镜像命令是网络管理员进行流量监控、故障排查和安全审计的重要工具，它允许将指定源端口的接收（Rx）、发送（Tx）或双向流量复制到目标端口，以便通过分析设备（如IDS/IPS、流量分析仪）进行实时或离线分析，华为设备支持本地镜像（源端口和目标端口在同一设备）和远程镜像（源端口和目标端口跨设备）两种模式，不同版本的VRP（Versatile Routing Platform）系统命令 syntax 可能略有差异，但核心功能一致，以下从基础概念、命令语法、配置步骤及注意事项等方面进行详细说明。
端口镜像基础概念
端口镜像主要涉及三类端口：
- 源端口（Source Port）：需要被监控的端口，可以是单个端口、端口组或VIF（虚拟接口）。
- 目的端口（Destination Port）：接收复制流量的端口，通常连接监控设备，需确保其速率不小于源端口总流量（避免丢包）。
- 镜像方向：包括接收（Rx，流入设备的流量）、发送（Tx，流出设备的流量）和双向（Both，默认）。
华为端口镜像命令语法
华为VRP系统中，端口镜像配置主要在系统视图下通过mirroring-group命令实现，具体语法如下：
创建镜像组并指定类型
mirroring-group group-id { local | remote }
group-id：镜像组ID，取值范围1-64，本地镜像和远程镜像需使用不同的组ID。local：本地镜像模式，源端口和目的端口在同一设备。remote：远程镜像模式，需结合VLAN或GRE隧道实现跨设备流量复制。
添加源端口
mirroring-group group-id mirroring-port interface interface-type interface-number [ { inbound | outbound | both } ]
mirroring-port：指定源端口。inbound/outbound/both：可选，默认both，若需单向监控需明确方向。
添加目的端口
mirroring-group group-id monitor-port interface interface-type interface-number
monitor-port：指定目的端口，一个镜像组仅支持一个目的端口，且目的端口不能再作为源端口或其他镜像组的目的端口。
配置远程镜像（跨设备场景）
若源端口和目的端口在不同设备，需在源设备配置远程镜像，并将复制流量通过VLAN或GRE隧道转发到目的设备。
# 在源设备上配置远程镜像VLAN vlan vlan-id remote-mirroring-vlan vlan-id # 在目的设备上接收远程镜像流量并映射到本地端口 interface interface-type interface-number port link-type access port default vlan vlan-id
端口镜像配置步骤（以本地镜像为例）

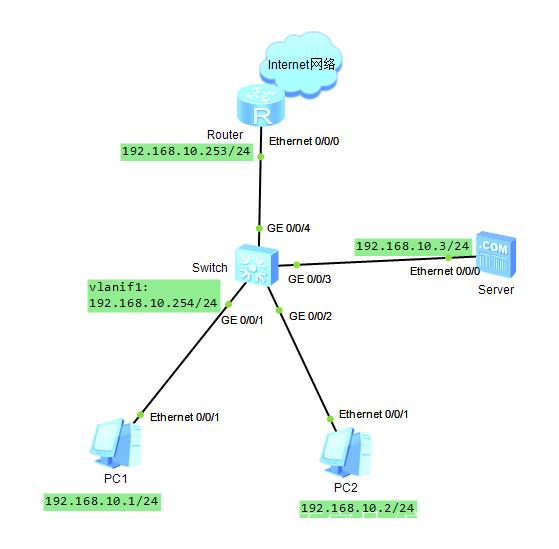

假设需要将GigabitEthernet0/0/1端口的双向流量镜像到GigabitEthernet0/0/2端口，具体步骤如下：
-
进入系统视图
system-view
-
创建本地镜像组（组ID为1）
mirroring-group 1 local
-
添加源端口并指定镜像方向
mirroring-group 1 mirroring-port GigabitEthernet 0/0/1 both
-
添加目的端口
mirroring-group 1 monitor-port GigabitEthernet 0/0/2
-
保存配置
save
配置完成后，GigabitEthernet0/0/2端口将实时复制GigabitEthernet0/0/1的双向流量，连接监控设备即可捕获数据包。
高级配置与注意事项
镜像多个源端口
若需监控多个端口，可在同一镜像组中重复添加源端口：
mirroring-group 1 mirroring-port GigabitEthernet 0/0/3 inbound mirroring-group 1 mirroring-port GigabitEthernet 0/0/4 outbound
基于VLAN的镜像
若需监控某个VLAN的所有流量，可配置VLAN镜像：
mirroring-group 1 local mirroring-group 1 mirroring-vlan 10 # 监控VLAN 10的双向流量 mirroring-group 1 monitor-port GigabitEthernet 0/0/2
注意事项
- 性能影响：镜像流量会占用设备带宽，若源端口流量过大（如万兆端口），可能导致设备CPU或转发性能下降，建议使用高性能监控设备或开启硬件镜像（设备需支持）。
- 端口状态：源端口和目的端口必须处于
up状态，且目的端口不能配置IP地址、VLAN成员等（仅作为纯镜像接收端口）。 - 远程镜像限制：远程镜像需确保源设备和目的设备之间的网络路径可达，且VLAN ID或GRE隧道配置一致，避免流量环路。
- 安全风险：目的端口流量可能包含敏感信息，需限制物理访问权限，防止未授权监控。
常见问题FAQs
Q1：端口镜像配置后，目的端口无法捕获流量，可能的原因有哪些？
A：可能原因及解决方法如下：
- 目的端口未正确配置：检查是否已将端口设置为
monitor-port，且未配置其他业务（如IP、VLAN）。 - 镜像方向错误：确认源端口的镜像方向（inbound/outbound/both）是否符合需求，例如仅配置
inbound则无法捕获发送流量。 - 端口状态异常：使用
display interface命令检查源端口和目的端口是否为up状态，若为down需排查链路或硬件故障。 - 镜像组配置冲突：确认源端口或目的端口是否已被其他镜像组占用，一个端口只能属于一个镜像组（作为源或目的）。
Q2：华为设备是否支持动态端口镜像（如基于ACL的流量镜像）？
A：部分高端华为设备（如CloudEngine系列交换机）支持基于ACL的动态镜像，可通过traffic-policy命令绑定ACL规则，将匹配流量的端口动态加入镜像组，配置示例：
acl number 3000
rule 5 permit ip source 192.168.1.0 0.0.0.255
traffic-policy mirroring-policy
class-map match-all acl5
mirroring-group 1 mirroring-port GigabitEthernet 0/0/1 both
但低端设备（如S系列交换机）通常仅支持静态端口镜像，需手动指定源端口和目的端口,具体支持功能需参考设备型号对应的VRP版本手册。
