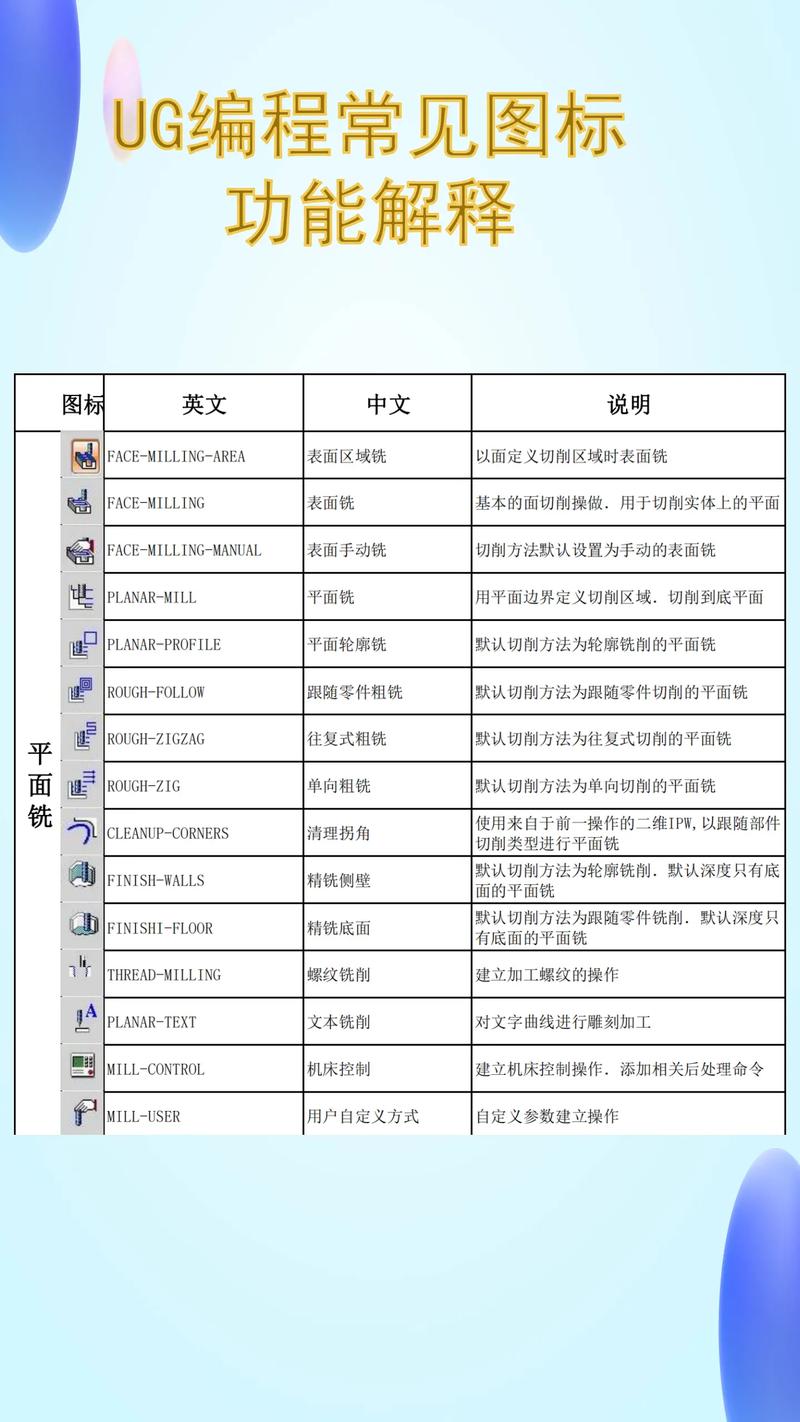

UG6.0阵列命令是NX软件中用于创建特征、实体或曲线的重复性副本的强大工具，通过定义阵列数量、间距和布局方式，可高效生成规则排列的几何对象，大幅提升设计效率，该命令主要分为线性阵列、圆形阵列和参考阵列三种类型，每种类型适用于不同的设计场景，下文将结合操作步骤、参数设置及实例应用进行详细说明。
线性阵列
线性阵列用于沿两个线性方向（XC/YC或自定义矢量）创建特征副本，适用于孔、槽、凸台等特征的矩形分布，操作路径为“插入→关联复制→阵列特征”，在弹出的对话框中需设置以下核心参数：
- 方向1：选择阵列的 primary 方向，可通过边、轴或平面定义矢量，输入数量（如5）和节距（间距，如10mm），勾选“对称”可在反方向生成镜像副本。
- 方向2：勾选“使用方向2”并设置类似参数，形成二维阵列，若仅使用方向1，则生成一维阵列。
- 几何体：选择要阵列的特征（如简单孔），系统自动预览结果。
示例：在100×50mm的板上创建5×3的孔阵列，方向1数量5、节距20mm，方向2数量3、节距15mm，最终生成15个均匀分布的孔，需注意节距值需根据总尺寸合理设置，避免特征重叠或超出边界。
圆形阵列

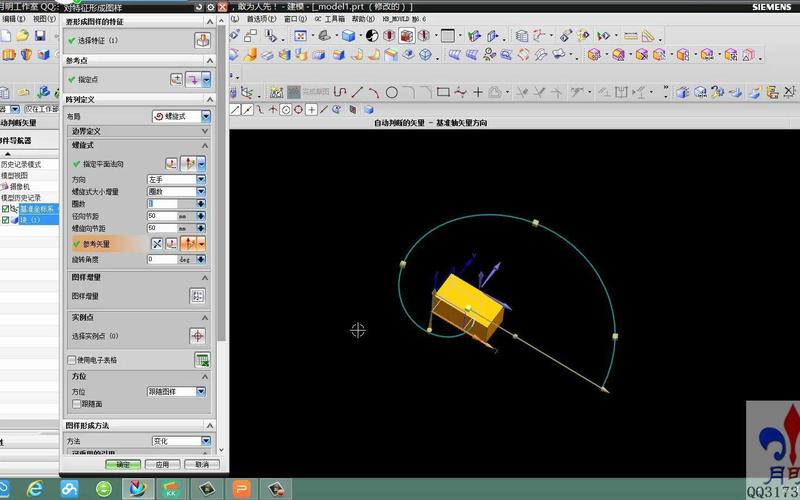

圆形阵列围绕指定轴（基准轴或圆柱面）旋转生成特征副本，适用于法兰孔、齿轮齿槽等周向分布场景，参数设置包括：
- 旋转轴：选择基准轴或圆柱面轴线，系统默认矢量方向。
- 数量和节距：数量（如8）表示副本总数，节距（角度值，如45°）控制相邻特征夹角，勾选“跨完整圆”时，节距自动计算为360°/数量。

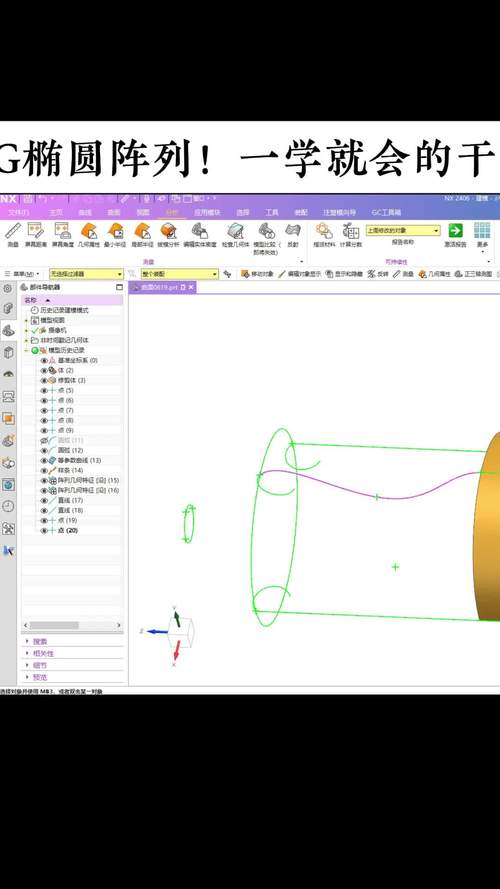

- 方法：提供“恒定”和“跟随曲线”两种选项，后者可沿曲线路径阵列，适用于复杂曲面上的特征分布。
注意事项：若阵列特征包含定位尺寸，需确保定位参考（如边缘）与阵列轴关联，否则阵列后位置可能偏移，圆形阵列的“角度方向”可通过“反向”按钮调整顺/逆时针。
参考阵列
参考阵列基于父特征的定位尺寸创建副本,适用于与已有特征位置关联的场景（如孔阵列上的沉孔），操作时需先选择父特征，系统自动继承其定位参数生成阵列，无需手动设置数量和间距，该类型阵列的优势是修改父特征位置时，阵列副本同步更新，但依赖性强，仅适用于存在定位尺寸的特征。
高级参数与技巧
- 跳过实例：在阵列预览中右键单击某个副本，选择“跳过实例”可排除特定位置的副本，用于创建非规则排列（如缺齿齿轮）。
- 可变节距：在“阵列对话框”中勾选“可变”，可为不同方向输入不同的节距值，实现渐变间距阵列（如散热孔密度渐变分布）。
- 阵列与镜像结合：先通过线性阵列生成基础布局，再使用“镜像特征”命令对称复制，可快速创建复杂对称结构。
常见问题与解决方案
- 阵列失败：原因多为特征参数冲突（如节距过小导致重叠）或参考对象被删除，解决方法是检查特征间距，确保阵列尺寸合理，或使用“编辑位置”重新定义参考。
- 阵列特征不更新：当修改父特征尺寸后，阵列副本未同步变化，需检查“编辑→特征→更新模型”，或确保阵列类型为“参考阵列”且关联性未失效。
相关问答FAQs
Q1：UG6.0中如何创建非均匀间距的线性阵列？
A：在“阵列特征”对话框中选择“可变”选项，分别输入方向1和方向2上不同位置的节距值，方向1设置前3个节距为10mm，后2个节距为15mm，即可实现间距渐变的阵列。
Q2：圆形阵列后特征方向错误，如何调整？
A：在“旋转轴”参数中，单击“反向”按钮可改变阵列方向；若特征自身方向异常，需在创建阵列前编辑特征的“定位”属性，确保其矢量与旋转轴正确关联。
