UG（Siemens NX）中的变换命令是建模过程中非常实用的工具，主要用于对已存在的对象进行移动、复制、旋转、缩放等操作，能够高效调整模型位置或生成相似结构,以下是变换命令的具体使用方法和应用场景：

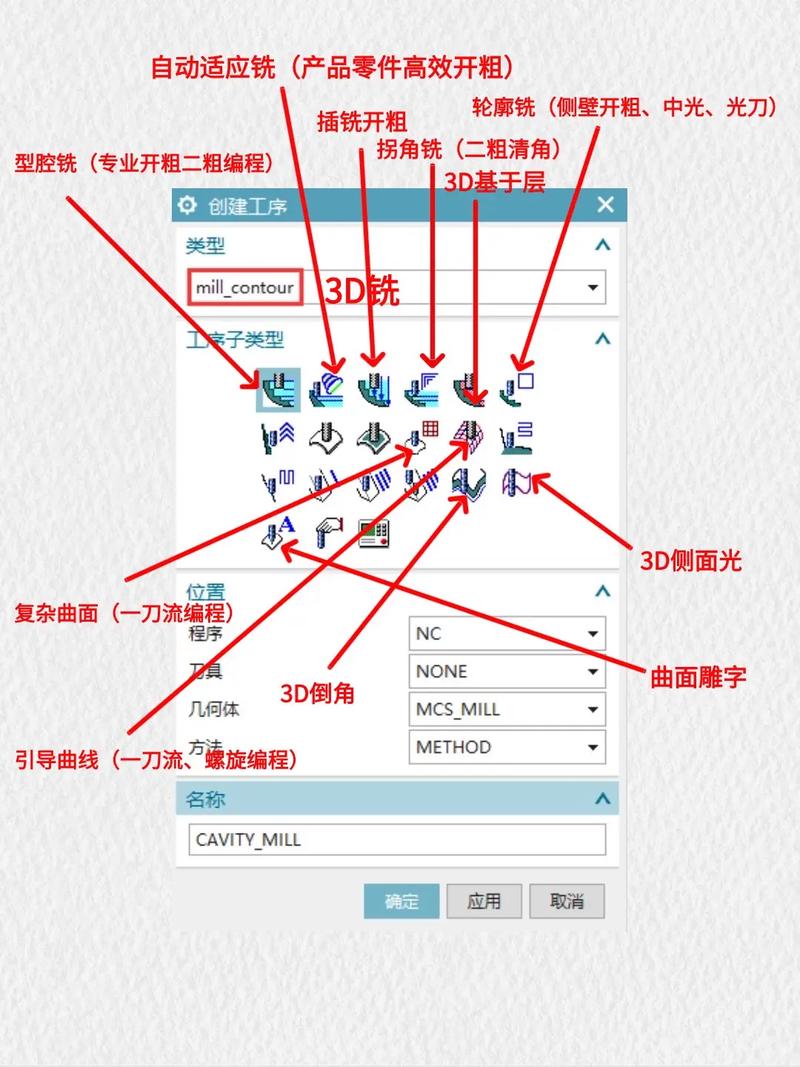

（图片来源网络，侵删）
变换命令的入口与基本操作

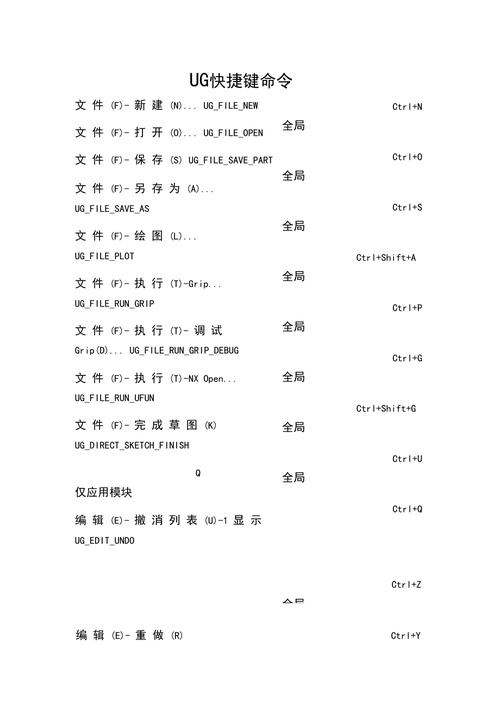

在UG中,变换命令可通过以下方式调用：
- 菜单栏：选择“编辑”→“变换”；
- 快捷键：在建模环境下直接按
Ctrl+T； - 右键菜单：选中对象后右键，选择“变换”。
执行后，需先选择要变换的对象（可单个或多个），点击“确定”或“中键”确认，弹出“变换”对话框,其中包含多种变换类型。
主要变换类型及操作步骤
平移（Translate）
- 功能：将对象沿指定方向移动一定距离。
- 操作：
- 选择“平移”→“至一点”或“增量”：前者通过两点定义矢量,后者直接输入XYZ增量值；
- 示例：将孔特征从原点移动到坐标(10,20,0)，选择“增量”并输入相应数值。
旋转（Rotate）
- 功能：绕指定轴旋转对象。
- 操作：
- 选择“旋转”→“点或矢量轴”：选择旋转中心点及旋转轴（如X轴）；
- 输入旋转角度（如90°），可选择“复制”保留原对象。
比例缩放（Scale）
- 功能：按比例放大或缩小对象。
- 操作：
- 选择“比例”→“均匀”或“非均匀”：前者统一缩放,后者可沿不同方向设置不同比例；
- 输入缩放比例（如0.5表示缩小一半）。
镜像（Mirror Through a Plane）
- 功能：关于平面镜像对象。
- 操作：
- 选择“通过一平面镜像”→指定平面（如基准平面或实体表面）；
- 常用于对称结构建模,如生成左右对称的凸台。

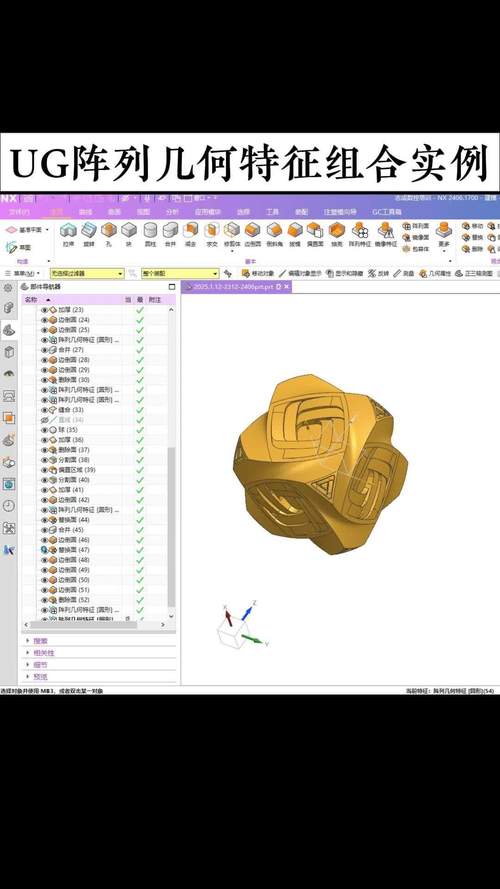

阵列（Rectangular/Circular Array）
- 功能：生成线性或圆形阵列。
- 操作：
- 矩形阵列：选择“矩形阵列”→输入方向数、间距、角度；
- 圆形阵列：选择“圆形阵列”→指定轴、数量、角度间距。
- 示例：在圆周上均匀分布6个孔，选择“圆形阵列”，数量输入6，角度间距60°。
重定位（Reposition）
- 功能：将对象从参考坐标系移动到目标坐标系。
- 操作：
- 选择“重定位”→分别选择参考CSYS和目标CSYS；
- 适用于装配中部件的位置调整。
变换命令的高级选项
- 非关联副本：变换后生成与原对象无关联的新对象,修改原对象不影响副本；
- 多个副本：如旋转时输入副本数量,可一次性生成多个旋转对象；
- 图层移动：在“变换”对话框中可选择“移动至图层”,将对象调整至指定图层。
使用注意事项
- 对象关联性：若变换的对象是特征历史记录中的对象（如拉伸体）,需注意是否保留参数；
- 布尔运算：变换后若与原体相交，可能需重新进行布尔运算（如求和、求差）；
- 坐标系选择：旋转、缩放等操作前务必确认当前坐标系是否正确，可通过“ WCS”调整。
应用场景示例
| 场景 | 变换类型 | 操作步骤 |
|---|---|---|
| 均布孔加工 | 圆形阵列 | 选择孔→变换→圆形阵列→数量8，角度45°→复制生成8个孔 |
| 对称零件建模 | 镜像 | 选择一侧特征→变换→通过平面镜像→选择对称平面→生成镜像特征 |
| 装配间隙调整 | 平移 | 选择需移动部件→变换→增量→输入X方向-5mm→移动后检查干涉情况 |
相关问答FAQs
Q1：变换后的对象如何与原对象断开关联？
A1：在变换对话框中勾选“非关联副本”选项，或使用“移动”而非“复制”模式，生成的新对象将独立于原对象参数，若需彻底断开关联，可在变换后使用“编辑”→“特征”→“移除参数”命令。
Q2：为什么旋转阵列时出现对象重叠？
A2：通常因旋转角度或数量设置错误导致，需生成4个对象时，角度间距应为360°/4=90°，若误输入角度值而非间距值，可能导致重叠，建议检查“角度间距”参数,并预览阵列结果后再确认。
