在CAD软件中,阵列命令是一项非常强大的功能，它能够快速、准确地创建多个按规律排列的图形对象，极大地提高了绘图效率，无论是机械设计中的螺栓孔分布、建筑平面图中的窗户排列，还是电子电路中的元件布局，阵列命令都能发挥重要作用，下面将详细介绍CAD中阵列命令的使用方法，包括其类型、操作步骤及注意事项。
需要了解阵列命令的两种主要类型：矩形阵列和环形阵列，矩形阵列是通过指定行数、列数、行间距和列间距来创建均匀分布的图形对象，适用于规则的网格状排列；而环形阵列则是通过指定阵列的中心点、项目总数、填充角度等参数，使对象围绕一个中心点进行圆形或扇形分布，常用于需要旋转对称的场景。
在AutoCAD中,启动阵列命令有多种方式：可以通过顶部菜单栏的“修改”选项卡下找到“阵列”子菜单，选择“矩形阵列”或“环形阵列”；也可以在命令行中直接输入“ARRAY”（简化命令为“AR”）并按回车键，随后根据提示选择阵列类型；通过功能区的“默认”选项卡中“阵列”面板上的相应按钮也能快速启动，对于新版AutoCAD，还提供了“路径阵列”功能，允许对象沿指定路径（如曲线、多段线）进行阵列，这里主要介绍常用的矩形阵列和环形阵列。
矩形阵列的使用步骤
- 绘制源对象：首先需要绘制一个或多个需要阵列的源对象，例如一个螺栓孔的轮廓或一个窗户的图块。
- 启动矩形阵列命令：输入“ARRAYRECT”或通过菜单选择“矩形阵列”。
- 选择对象：根据命令行提示“选择对象”，用鼠标框选或单击选择已绘制的源对象，按回车键确认。
- 指定阵列参数：
- 行数和列数：输入所需的行数和列数，行数：2，列数：3”表示生成2行3列的阵列。
- 间距：分别设置行间距和列间距，行间距为正时，阵列方向向上；为负时向下，列间距为正时，方向向右；为负时向左，若勾选“总计”选项，则可指定整个阵列的总行高和总列宽，系统会自动计算间距。
- 阵列角度：默认情况下，行列方向与坐标轴平行，若需要倾斜阵列，可输入阵列角度（如30度），使行列按指定角度偏移。
- 预览并确认：设置参数后，绘图区会实时显示阵列预览效果，可通过命令行选项进行“关联”或“非关联”设置（关联阵列中，修改源对象或阵列参数会自动更新结果），或调整“基点”位置，确认无误后按回车键，或按“Esc”键退出命令。
环形阵列的使用步骤
- 绘制源对象和中心点：绘制源对象，并确定环形阵列的中心点位置（可提前绘制辅助线或点标记）。
- 启动环形阵列命令：输入“ARRAYPOLAR”或通过菜单选择“环形阵列”。
- 选择对象：选择需要阵列的源对象，按回车键确认。
- 指定阵列中心点：通过鼠标拾取或输入坐标指定环形阵列的中心点。
- 设置阵列参数：
- 项目总数：输入阵列生成的对象数量（包括源对象），项目总数：8”表示共8个对象均匀分布在圆周上。
- 填充角度：指定阵列对象分布的总角度（0-360度），若输入“360”，则为完整圆形阵列；若输入“180”，则为半圆形阵列，若勾选“旋转项目”，每个对象会围绕中心点旋转，保持与源对象相同的朝向；否则对象自身不旋转。
- 项目间角度：系统根据项目总数和填充角度自动计算，也可手动调整相邻对象之间的夹角。
- 预览并确认：预览阵列效果后，可调整“基点”或设置“关联”属性，确认完成阵列。
使用阵列命令的注意事项
- 对象选择技巧：若阵列由多个对象组成的块，建议先将其定义为块（BLOCK），再对阵列块，便于后续编辑和管理。
- 参数设置逻辑：矩形阵列的行/列间距和环形阵列的填充角度需根据实际需求合理设置，避免因间距过大或过小导致图形重叠或稀疏。
- 关联与分解：关联阵列（默认）支持动态修改，选中阵列对象后会出现“阵列”上下文选项卡，可重新编辑参数；若需单独编辑每个对象，需先使用“分解”（X命令）命令打散阵列。
- 性能优化：对于大规模阵列（如上千个项目），建议分步阵列或使用“块”功能，避免因对象过多导致软件卡顿。

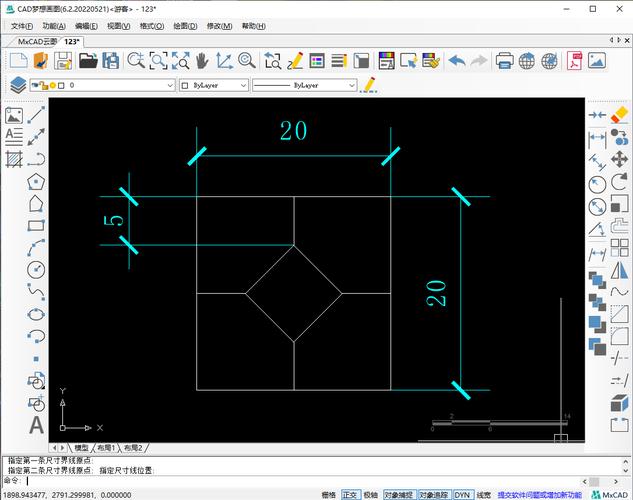

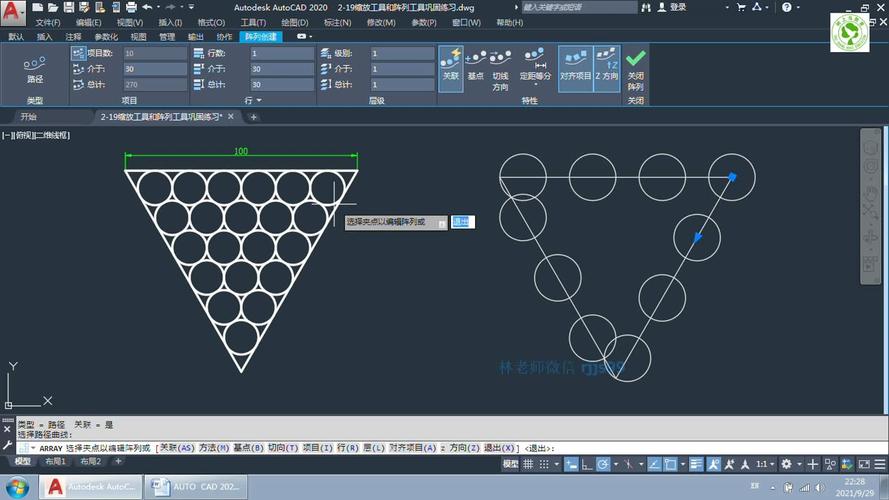

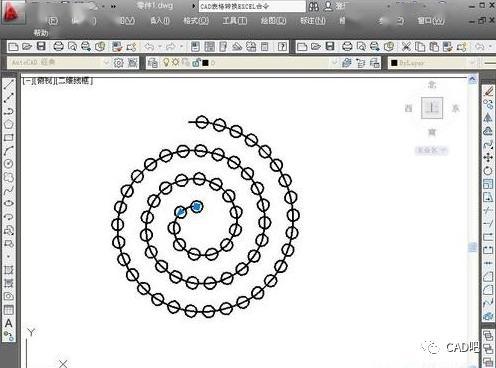

- 特殊路径阵列：若需沿曲线、多段线等非直线路径阵列，可使用“ARRAYPATH”命令，选择路径对象后设置项目数量、间距等参数。
相关问答FAQs
Q1：阵列后的对象如何单独编辑？
A：默认情况下，阵列生成的对象是“关联”整体，无法直接修改单个元素，需先选中阵列对象，在出现的“阵列”上下文选项卡中点击“解散”阵列，或使用“分解”（X命令）命令将其分解为独立对象，再进行编辑，若需保留阵列的可编辑性，建议在创建阵列时勾选“关联”选项，后续通过修改参数快速调整。
Q2：环形阵列中如何让对象不围绕自身旋转？
A：在环形阵列设置中，取消勾选“旋转项目”选项即可，所有阵列对象将保持与源对象相同的朝向，仅围绕中心点分布，阵列一个箭头图形时，若勾选“旋转项目”，箭头会指向圆心；若取消，箭头方向将与源箭头一致。
