在H3C设备上进行VLAN划分是构建局域网的基础操作,VLAN（虚拟局域网）能够将一个物理网络逻辑划分为多个广播域，有效隔离广播流量、提升网络安全性并优化网络管理，H3C设备作为主流的网络设备，其VLAN划分命令具有明确的逻辑和规范，掌握这些命令对于网络管理员至关重要，以下将从VLAN的基本概念、创建VLAN、端口划分、VLAN接口配置及验证命令等方面进行详细说明。
VLAN的创建是划分逻辑网络的第一步,在H3C设备中，默认情况下所有端口都属于VLAN 1，即系统默认VLAN，为了实现网络隔离，需要手动创建新的VLAN，创建VLAN的基本命令是vlan <vlan_id>，其中<vlan_id>为VLAN编号，取值范围通常为1-4094，其中1和4095为系统保留VLAN，不可使用，要创建一个编号为10的VLAN，应进入系统视图后执行vlan 10命令，此时设备会创建VLAN 10并进入VLAN视图，后续可对该VLAN进行进一步配置，如果需要批量创建多个连续的VLAN，可以使用vlan batch <vlan_id1> <vlan_id2> [<vlan_id3>-<vlan_id4>]命令，例如vlan batch 10 20 30-40将一次性创建VLAN 10、20以及30至40共12个VLAN，大幅提升配置效率。
创建VLAN后,需要将交换机的端口划分到对应的VLAN中，这是实现VLAN隔离的关键步骤，H3C设备中的端口主要分为Access端口、Trunk端口和Hybrid端口，其中Access端口通常用于连接终端设备（如PC、打印机等），只能属于一个VLAN；Trunk端口用于连接交换机与交换机或交换机与路由器，可以承载多个VLAN的流量；Hybrid端口为混合端口，灵活性较高，可根据需求配置是否允许指定VLAN的流量通过，对于Access端口的配置，首先进入接口视图，执行port link-type access命令将端口类型设置为Access，然后使用port default vlan <vlan_id>将该端口划分到指定VLAN，例如interface GigabitEthernet 1/0/1进入接口视图后，依次执行port link-type access和port default vlan 10，则GE1/0/1端口将属于VLAN 10。
Trunk端口的配置相对复杂,需要指定允许通过的VLAN列表，进入接口视图后，执行port link-type trunk将端口类型设置为Trunk，默认情况下Trunk端口允许所有VLAN通过，但实际应用中通常需要使用port trunk permit vlan <vlan_id_list>命令限制允许通过的VLAN，例如port trunk permit vlan 10 20表示该Trunk端口仅允许VLAN 10和20的流量通过，Trunk端口还可以设置VLAN的封装方式，如port trunk pvid vlan <vlan_id>用于设置端口的默认VLAN（PVID），进入该端口的未标记流量将被划分为指定VLAN，例如port trunk pvid vlan 10将GE1/0/2端口的PVID设置为10，未标记流量将被视为VLAN 10，Hybrid端口的配置则更为灵活，可通过port link-type hybrid设置端口类型，使用port hybrid tagged vlan <vlan_id_list>配置允许标记通过的VLAN，port hybrid untagged vlan <vlan_id_list>配置允许未标记通过的VLAN，例如port hybrid tagged vlan 10 20表示VLAN 10和20的流量以标记形式通过该端口，port hybrid untagged vlan 30表示VLAN 30的流量以未标记形式通过该端口。

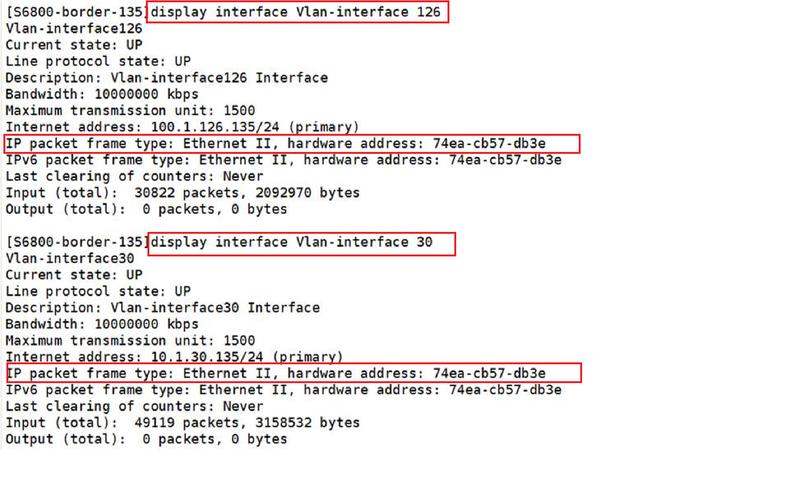

VLAN接口（SVI接口）是三层交换机实现VLAN间路由的关键，每个VLAN可以绑定一个对应的VLAN接口，作为该VLAN的网关，创建VLAN接口的命令为interface Vlan-interface <vlan_id>，例如interface Vlan-interface 10进入VLAN 10的接口视图，然后配置IP地址和子网掩码，如ip address 192.168.10.1 255.255.255.0，此时该接口将成为VLAN 10内设备的默认网关，需要注意的是，VLAN接口仅在三层交换机上可用，二层交换机无法配置VLAN接口，若需实现VLAN间通信，需通过外接路由器或使用三层交换机的路由功能。

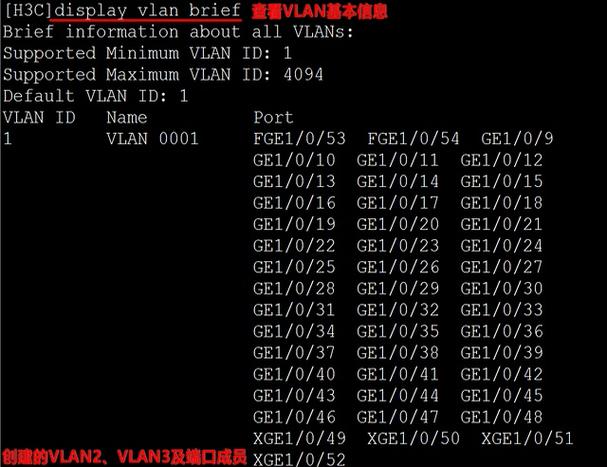

完成VLAN配置后,需通过相关命令验证配置是否正确，常用的验证命令包括display vlan用于查看所有VLAN的创建情况及端口成员，display port vlan用于查看各端口的VLAN配置信息，display ip interface brief用于查看VLAN接口的IP地址配置状态，执行display vlan 10将显示VLAN 10的名称、端口列表等详细信息；执行display port vlan | include GigabitEthernet 1/0/1可快速查看GE1/0/1端口的VLAN配置，若发现配置错误，可通过undo命令进行撤销，例如undo port default vlan 10可将端口从VLAN 10中移除，undo vlan 10可删除VLAN 10（需确保该VLAN下无端口成员）。
在实际网络部署中,VLAN的划分需结合网络拓扑和业务需求进行合理规划，可以将不同部门的设备划分到不同的VLAN，实现部门间流量隔离；将服务器划分到独立VLAN，提升安全性；将管理流量划分到专用VLAN，避免与管理网络混淆，还需注意VLAN ID的唯一性、Trunk端口的VLAN允许列表配置以及VLAN接口IP地址的规划，确保网络通信的顺畅与安全。
相关问答FAQs：
-
问：H3C设备中，Access端口和Trunk端口的主要区别是什么？
答：Access端口主要用于连接终端设备，只能属于一个VLAN，且发送数据时会剥离VLAN标签，接收未标记数据时默认添加所属VLAN的标签；Trunk端口主要用于连接交换机或路由器，可以承载多个VLAN的流量，默认允许所有VLAN通过（可配置允许列表），发送数据时会保留VLAN标签，接收数据时根据标签识别所属VLAN，Access端口是“单VLAN接入端口”，Trunk端口是“多VLAN传输端口”。 -
问：在H3C交换机上，如何将已划分到VLAN 20的Access端口GE1/0/1修改为Trunk端口，并允许VLAN 10和20的流量通过？
答：具体步骤如下：
（1）进入系统视图：system-view
（2）进入接口视图：interface GigabitEthernet 1/0/1
（3）修改端口类型为Trunk：port link-type trunk
（4）设置允许通过的VLAN：port trunk permit vlan 10 20
（5）若需设置默认VLAN（可选）：port trunk pvid vlan 10
（6）保存配置：save
执行上述命令后，GE1/0/1端口将从Access端口变更为Trunk端口，并仅允许VLAN 10和20的流量通过。
