在CAD软件中,引出命令是绘制工程图和技术图纸时常用的功能，主要用于添加注释、说明或标注尺寸等，使图纸内容更加清晰易懂，CAD引出命令通常通过特定的工具或命令行操作实现，不同版本的CAD软件（如AutoCAD、中望CAD等）在操作路径上可能略有差异，但核心功能和使用逻辑基本一致，以下将从命令调用、操作步骤、参数设置及实际应用场景等方面详细介绍CAD引出命令的使用方法。
引出命令的调用方式
CAD引出命令的调用主要有以下三种途径：
- 功能区工具栏：在“注释”选项卡中找到“引线”或“快速引线”按钮，点击即可启动命令，AutoCAD经典模式下，可在“标注”工具栏中找到“QLEADER”命令；而在现代功能区中，通常位于“注释”面板的“引线”下拉菜单中。
- 命令行输入：直接在命令行输入命令快捷键，如

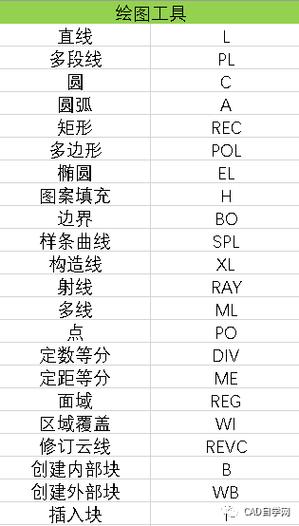

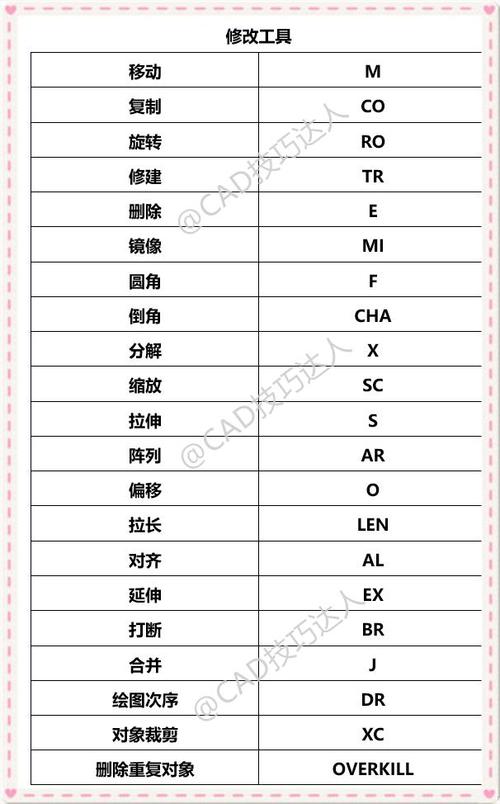

QLEADER（快速引线，适用于旧版CAD）或LEADER（普通引线），按回车键确认，新版AutoCAD中推荐使用MLEADER（多重引线），功能更强大，支持多种样式管理。 - 快捷键/自定义工具：用户可根据操作习惯自定义快捷键，或将引出命令添加到快速访问工具栏，以提高绘图效率。
引出命令的操作步骤
以AutoCAD中的MLEADER命令为例，详细操作步骤如下：
- 启动命令：通过功能区“注释”选项卡→“引线”→“多重引线”，或命令行输入
MLEADER并回车。 - 指定引线箭头位置：在绘图区单击鼠标，确定引线箭头的起点位置。
- 确定引线基线位置：移动鼠标，再次单击确定引线基线（即注释文本的附着点）的位置。
- 输入注释内容：系统自动弹出“文字格式”编辑器，输入注释文本（如“零件A”“详见详图1”等），可调整文字样式、大小及对齐方式，完成后点击“确定”。
- 调整引线样式：若需修改引线样式（如箭头类型、线条颜色、折弯角度等），可在启动命令前右键单击“多重引线”按钮，选择“多重引线样式”进行预设，或在绘制完成后选中引线，通过“特性”选项卡（Ctrl+1）调整参数。
引出命令的关键参数设置
引出命令的效果可通过参数灵活控制,主要参数包括： | 参数类别 | 说明 | 设置路径 | |--------------------|--------------------------------------------------------------------------|-------------------------------------------| | 引线类型 | 可设置为直线、样条曲线或多段线，适用于不同注释场景（如直线引线用于机械图，样条曲线用于装饰性说明） | 多重引线样式管理器→“引线”选项卡 | | 箭头符号 | 可选择实心闭合、小点、建筑标记等箭头样式，需符合制图规范 | 多重引线样式管理器→“符号”选项卡 | | 最大引线点数 | 限制引线转折次数，避免过复杂的引线结构（如设置为2时，引线仅有一个转折） | 多重引线样式管理器→“内容”选项卡 | | 文字附着位置 | 可设置引线基线相对于文字的上方、中间或下方对齐方式 | 多重引线样式管理器→“引线结构”选项卡 | | 颜色与线宽 | 可调整引线及箭头的颜色、线型（如实线、虚线）和线宽，以匹配图层要求 | “特性”选项卡或图层管理器 |
实际应用场景
- 机械设计：用于标注零件的加工要求，如“表面粗糙度Ra3.2”“未注倒角C1”等，引线箭头指向对应轮廓线。
- 建筑图纸：说明材料或构造做法，如“墙体：200厚加气混凝土砌块”，引线连接至墙体部位。
- 电路原理图：标注元件参数或信号流向，如“R1：10kΩ±5%”，引线从电阻符号引出。
- 装配图：指引零件序号与明细栏对应，如“1-轴承”，引线端部为圆点或箭头，指向零件。
注意事项
- 引线与注释的对齐：确保引线箭头指向准确，避免与文字、尺寸线重叠，可通过“移动”命令调整位置。
- 样式统一性：同一图纸中的引线样式应保持一致，建议提前设置并保存多重引线样式，避免频繁修改。
- 复杂引线处理：对于多层注释或带框的引出说明，可结合“多行文字”和“矩形”命令组合使用，或通过“块”功能定义引出符号库。
相关问答FAQs
Q1：如何修改已绘制引线的箭头样式？
A：选中需要修改的引线，在“特性”选项卡（Ctrl+1）中找到“箭头符号”选项，点击下拉菜单选择新的箭头类型（如“实心闭合”“小点”等），或通过“多重引线样式”管理器修改默认样式后，右键单击引线选择“特性匹配”，将新样式应用到其他引线。
Q2：引出文字过长时如何换行？
A：在输入注释内容时，当光标位于文字编辑器中，按“Shift+Enter”可手动换行；或通过“文字格式”编辑器中的“多行文字”选项卡，勾选“自动换行”并设置宽度（如引线基线长度），使文字按指定宽度自动换行，避免超出引线范围。
