CAD串联命令是AutoCAD中一项非常实用的绘图工具，主要用于将多个独立的对象或线段连接成一个整体，从而提高绘图效率并简化后续编辑操作，该命令在机械设计、建筑制图、电气工程等多个领域都有广泛应用，尤其适合处理需要批量连接或合并线条的场景，以下将从命令功能、操作步骤、应用场景、注意事项及与其他命令的对比等方面进行详细阐述。
串联命令的基本功能
串联命令（JOIN）的核心功能是将相似的对象合并为一个对象，可以将多条直线连接成一条多段线，将多个圆弧或椭圆弧合并成一个完整的圆弧或椭圆，甚至可以将不封闭的线段首尾相连形成闭合图形，需要注意的是，串联命令并非所有对象都能合并，它有一定的适用条件：对象必须在同一平面内，且类型必须相同（如直线与直线合并、圆弧与圆弧合并，但直线与圆弧无法直接合并），对于线段合并，它们必须共线且端点相连；对于圆弧或椭圆弧，必须具有相同的圆心和半径（或长轴短轴）,且相邻端点必须重合。
串联命令的操作步骤
以AutoCAD为例，串联命令的操作步骤相对简单,具体如下：
-
启动命令：在命令行输入“JOIN”或“J”，然后按回车键；也可以通过“常用”选项卡中的“修改”面板，找到“合并”按钮（图标通常为一段连接的箭头）。
-
选择源对象：命令行提示“选择源对象”，此时需要选择作为合并基准的对象，若要将多条直线合并为一条,需先选择其中一条直线作为基准线。

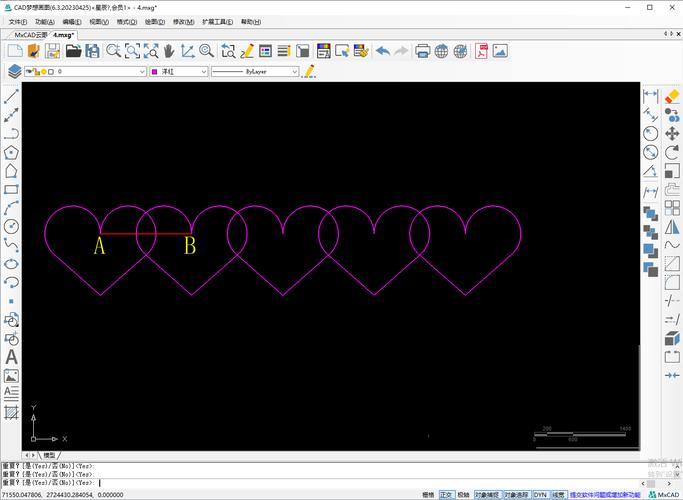

（图片来源网络，侵删） -
选择要合并的对象：根据命令行提示“选择要合并到源的对象”，依次选择其他需要合并的对象,选择完成后按回车键确认。
-
预览与确认：部分AutoCAD版本会显示合并预览效果，用户可根据实际情况确认是否正确，若合并成功，命令行会提示“已将X个对象合并为1个对象”。
需要注意的是，在合并圆弧或椭圆弧时，系统会根据选择顺序确定合并方向，选择两条相邻的圆弧时，若它们的端点重合且圆心相同，合并后会形成一个完整的圆（若两圆弧之和为360度），若合并的对象未满足条件，命令行会提示“无法合并”，此时需检查对象的位置、类型等是否符合要求。
串联命令的应用场景
串联命令在实际绘图中有多种应用场景,以下列举几个典型例子：
-
机械设计中的轮廓线合并：在绘制机械零件图时，常常需要将多条直线或圆弧连接成封闭的轮廓线，以便进行填充、标注尺寸或生成三维模型，使用串联命令可以快速完成这一操作,避免手动调整的繁琐。
-
建筑图纸中的墙体修改：在建筑平面图中，墙体通常由多条线段组成，若需对墙体进行整体编辑（如移动、旋转），可使用串联命令将线段合并为多段线,提高编辑效率。
-
电气图中的导线连接：在电气原理图中，导线可能被符号或标注分割成多段，通过串联命令可将这些导线合并,便于后续的导线编号或检查连通性。
-
地形图中的等高线处理：在地形测绘图中，等高线可能由多个线段组成，合并这些线段可以简化图形，减少数据量,同时便于进行高程分析。
串联命令的注意事项
虽然串联命令操作简便,但在使用时需注意以下几点：
-
对象类型限制：如前所述，只能合并相同类型的对象，直线无法与多段线直接合并，需先将直线转换为多段线（使用“PEDIT”命令的“多条”选项）。
-

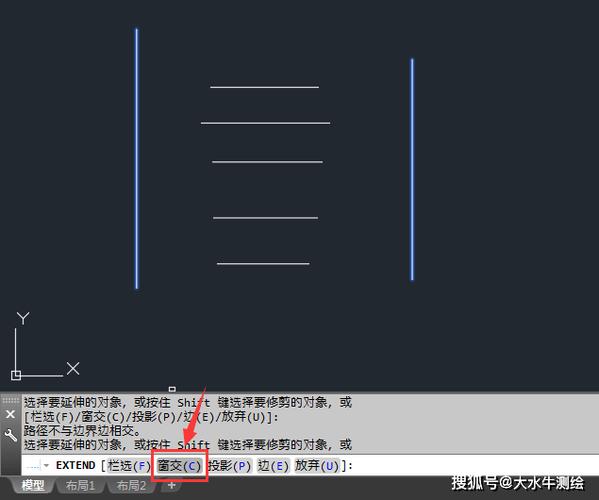

位置关系要求：对象必须共线（直线）或共圆心（圆弧），且端点必须重合，若对象之间存在间隙，需先使用“延伸”（EXTEND）或“修剪”（TRIM）命令调整。
-
闭合图形的处理：若需将多条线段合并为闭合多段线，需确保首尾端点相连，否则，合并后仍为开放图形,需手动闭合。
-
复杂对象的合并限制：对于带有宽度的多段线或非连续线型（如虚线），合并时可能丢失部分属性（如宽度）,建议提前备份或使用其他方法处理。
串联命令与其他命令的对比
在AutoCAD中，与串联命令功能相似的还有“PEDIT”命令（多段线编辑）和“GROUP”命令（编组）,三者的区别如下：
| 命令名称 | 功能特点 | 适用对象 | 优势 | 局限性 |
|---|---|---|---|---|
| JOIN（串联） | 合并相似对象为单一对象 | 直线、圆弧、多段线等 | 操作简单，效率高 | 仅支持同类型对象，需满足位置条件 |
| PEDIT（多段线编辑） | 编辑多段线属性，包括合并、闭合等 | 多段线、直线（需先转换） | 功能强大，可调整宽度、线型等 | 步骤较繁琐，需先选择“合并”选项 |
| GROUP（编组） | 将多个对象创建为临时选择集 | 所有对象 | 便于整体选择和移动 | 对象仍独立，无法真正合并 |
从上表可以看出，串联命令在合并同类对象时效率最高，但灵活性不如PEDIT命令；而编组仅实现选择集的统一，不改变对象本身的独立性,根据实际需求选择合适的命令至关重要。
相关问答FAQs
问题1：为什么使用串联命令时提示“无法合并”？
解答：出现该提示通常由以下原因导致：（1）对象类型不同（如直线与圆弧）；（2）对象未共线或未共圆心；（（3）对象端点未重合（存在间隙）；（4）对象位于不同图层或坐标系，需逐一检查对象属性,确保满足合并条件。
问题2：串联命令能否合并三维对象？
解答：AutoCAD的串联命令主要用于二维对象，部分版本支持合并三维多段线，但无法合并三维直线或圆弧，若需处理三维对象，可使用“UNION”（并集）或“JOIN”命令的3D模式（需确保对象共面且类型一致），建议根据版本功能选择合适方法,或通过第三方插件扩展功能。
