在CAD软件中,网格命令（GRID命令）是一项基础且实用的辅助绘图工具，主要用于显示或隐藏绘图区域中的参考网格线，帮助用户更直观地把握图形尺寸、对齐对象以及规划布局，网格并非图形的一部分，仅作为视觉参考，不会随图形打印输出，因此被称为“虚拟网格”，掌握GRID命令的使用方法，能显著提升绘图效率和准确性。

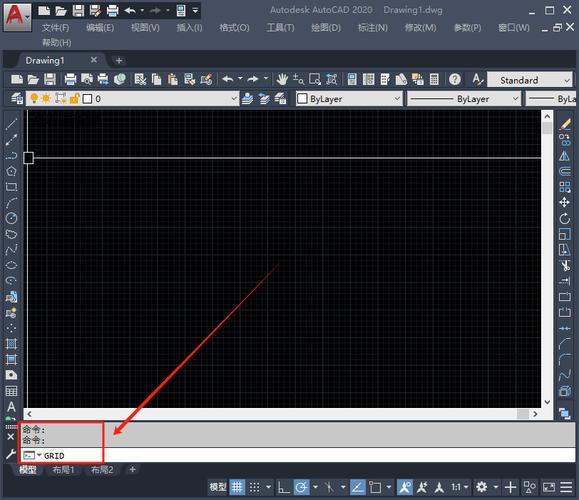

GRID命令的调用方式主要有三种：一是通过命令行直接输入“GRID”并按回车键；二是点击功能区“视图”选项卡下的“网格显示”按钮；三是使用快捷键“F7”（部分CAD版本可能需自定义设置），命令启动后，系统会提示“指定网格间距(X)或[开(ON)/关(OFF)/捕捉(S)/纵横向间距(A)]”，用户可根据需求选择相应选项。“开(ON)”用于显示网格，“关(OFF)”则隐藏网格；“捕捉(S)”可将网格与捕捉功能关联，使光标自动吸附到网格交点上；“纵横向间距(A)”允许设置X轴和Y轴方向的网格间距，实现非均匀网格显示，适用于特殊绘图场景。
网格的间距设置需结合图形尺寸灵活调整,绘制建筑平面图时，可将网格间距设为1000mm（1米），便于快速定位墙体和门窗位置；而绘制机械零件图时，则可设为10mm或1mm，以适应精密尺寸标注，若需调整网格密度，可在命令行输入“GRID”后选择“纵横向间距(A)”，分别输入X轴和Y轴的间距值，默认情况下，网格间距与当前捕捉间距一致，确保光标精准对齐，网格的显示范围与当前视图窗口相关，缩放视图时网格会自动更新，始终保持满屏显示，避免局部区域网格缺失。
网格的显示样式也可通过系统变量进行自定义,通过“GRIDDISPLAY”系统变量，可设置网格的显示模式：0为正常显示（仅显示网格线），1为点状显示（用点代替网格线，适用于大范围绘图），2为自适应显示（根据视图缩放自动调整网格密度），若需修改网格颜色，可在“选项”对话框的“显示”选项卡中调整“颜色”设置，通常默认为灰色，以区别于图形对象，但可根据绘图背景色（如黑色背景）更改为浅色，提升视觉对比度。
需要注意的是,网格与捕捉功能（SNAP命令）常配合使用，开启捕捉后，光标将按设定的间距（如与网格间距一致）移动，确保图形端点、交点等精确定位，绘制矩形时，开启网格和捕捉功能，可直接通过鼠标点击网格交点快速生成规则图形，避免手动输入坐标带来的误差，在三维建模中，GRID命令可切换为“3DGRID”，用于显示三维网格空间，辅助立体对象的定位和布局。
相关问答FAQs：
-
问：GRID命令显示的网格是否会随图形一起打印？
答：不会，GRID命令生成的网格仅作为绘图辅助参考，属于虚拟对象，不会包含在打印输出中，若需打印网格，需通过“LINE”或“ARRAY”命令手动绘制网格线，并将其置于单独的图层，打印时控制该图层的可见性。 -
问：为什么有时GRID命令开启后网格不显示？
答：可能存在以下原因：一是当前视图缩放比例过大或过小，导致网格间距超出显示范围，可通过“视图”选项卡的“全部重生成”命令调整；二是“GRIDDISPLAY”系统变量被设置为0（正常显示）但视图范围不匹配，或被误关闭；三是图层被冻结或关闭，需检查“图层特性管理器”中网格所在图层的状态。
