在CAD软件操作中,格式转换是常见需求，无论是为了兼容不同软件版本、适应特定工作流程，还是满足输出要求，掌握正确的转换命令和方法至关重要，CAD格式转换并非单一操作，而是涉及多种命令、工具和技巧的综合性过程，本文将详细解析主流CAD软件中的格式转换命令、操作步骤及注意事项，帮助用户高效完成转换任务。
AutoCAD中的格式转换命令
AutoCAD作为最广泛使用的CAD软件,其内置的“另存为”和“输出”命令是格式转换的核心，通过“文件”菜单下的“另存为”选项，用户可将当前图形文件（.dwg格式）转换为DXF、DWT、PDF、DWG等格式，DXF（Drawing Exchange Format）是中性文件格式，兼容性极强，适合在不同CAD软件间传递数据；PDF格式则便于非CAD用户查看和打印，转换时需注意版本选择，例如AutoCAD 2023保存为R14版本时，部分高版本特性会丢失，需提前确认接收方软件的兼容性。
对于更复杂的转换需求,如将3D模型转换为STL格式（3D打印常用），可使用“输出”命令，在命令行输入“EXPORT”，选择“STL”格式后，框选需要转换的3D实体，系统会生成.stl文件，通过“文件”菜单的“发布”功能，可将多个布局或图纸批量转换为PDF或DWF格式，适用于批量输出场景。
其他CAD软件的转换工具
除AutoCAD外,浩辰CAD、中望CAD等国产软件也提供了类似的格式转换功能，操作逻辑与AutoCAD基本一致，浩辰CAD的“另存为”支持DWG、DXF、PDF等格式，且提供版本压缩选项，可减小文件体积，而对于专业领域如机械设计的SolidWorks，其“另存为”功能支持将零件或装配体转换为DWG/DXF格式，并可选择“2D工程图”或“3D模型”输出类型，确保转换后的文件符合设计需求。

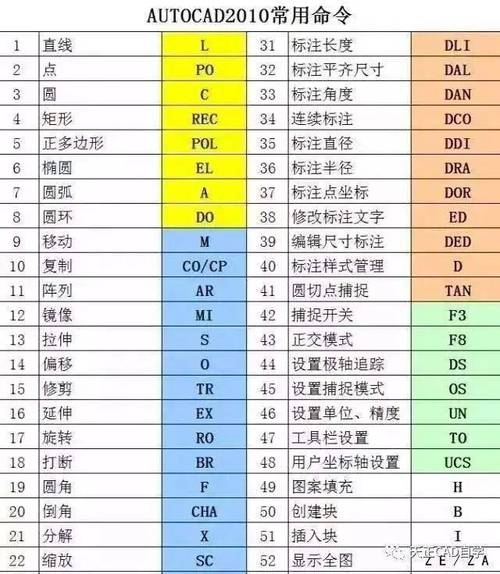

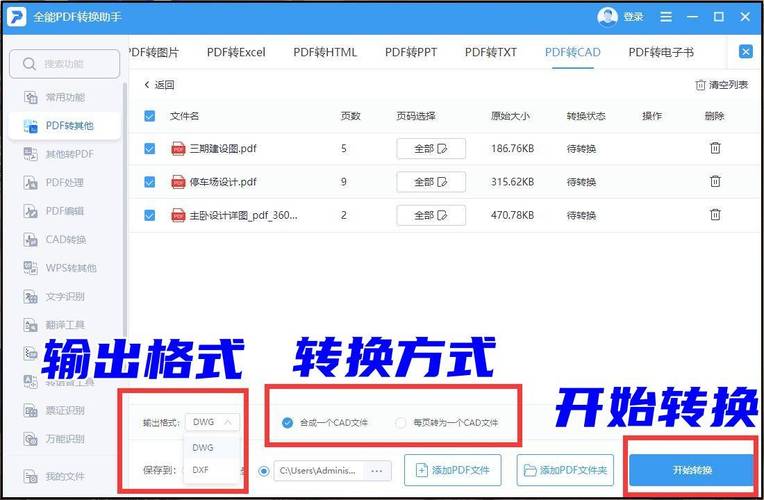

第三方转换工具的使用场景
当需要批量转换或处理特殊格式时,第三方工具更具优势，如“Any DWG to DXF Converter”可批量将DWG文件转换为DXF，并支持版本自定义；“CAD Version Converter”则专注于DWG版本转换，支持从R2.0至2023所有版本，这些工具通常操作简单，无需打开CAD软件即可完成转换，适合处理大量文件，但需注意，第三方工具可能存在兼容性问题，转换前建议备份原始文件。
转换过程中的注意事项
- 版本兼容性：高版本DWG文件用低版本软件打开时，需通过“另存为”降级保存，避免图形损坏或数据丢失。
- 图层与属性保留：转换为DXF时，需确保“保存图层、线型等属性”选项勾选，否则转换后的文件可能丢失关键信息。
- 精度设置：转换为PDF或DWF时，可调整分辨率（如300 DPI或更高），确保线条清晰度；转换为STL时，需设置“弦高”或“角度”参数，避免模型失真。
- 批量转换技巧：使用CAD软件的“批处理”功能或第三方工具时，建议先测试单个文件，确认效果后再批量操作，避免重复劳动。
不同格式转换的适用场景
| 源格式 | 目标格式 | 适用场景 | 关键操作 |
|---|---|---|---|
| DWG | DXF | 跨软件数据交换 | 另存为→选择DXF→设置版本 |
| DWG | 打印或分享 | 另存为→PDF→设置分辨率 | |
| 3D模型 | STL | 3D打印 | 输出→STL→调整弦高 |
| 多图纸布局 | DWF/PDF | 批量发布 | 发布→选择布局→设置输出格式 |
相关问答FAQs
Q1：转换DWG文件为DXF时，如何确保文字不显示为问号？
A：文字显示问号通常是由于目标DXF版本不支持源文件的文字编码或字体，解决方法：在“另存为”对话框中，将DXF版本设置为较高版本（如R14或2000），并勾选“自定义”选项下的“保存TrueType字体”或“替换字体”，选择接收方电脑中存在的字体进行替换，建议将文字转换为“多行文字”或“实体”格式后再转换，以增强兼容性。
Q2：如何将CAD图纸中的3D模型转换为可编辑的2D三视图？
A：在AutoCAD中，可通过“基础视图”命令实现转换，操作步骤：输入“VIEWBASE”命令，选择3D模型，在弹出的对话框中设置“投影类型”为“正交”，并选择“前视”“俯视”“左视”三个方向，系统会自动生成2D三视图，生成的三视图可独立编辑，如调整比例、添加标注等，若需导出为DXF，直接对三视图布局使用“另存为”功能即可。
