在UG编程（即NX CAM编程）过程中，掌握常用命令是高效完成数控编程任务的核心基础，UG编程涵盖了从几何体处理、刀具路径生成到后处理输出的完整流程，不同阶段对应着不同的功能命令，以下将结合实际应用场景，详细梳理UG编程中常用的命令及其操作要点。

几何体处理相关命令

几何体是刀具路径生成的载体,其处理质量直接影响加工精度和效率，常用命令包括：

1. 创建几何体（Create Geometry）：用于定义加工的几何体边界，包括部件几何体（Part Geometry）、毛坯几何体（Blank Geometry）和检查几何体（Check Geometry），部件几何体是待加工的模型表面，毛坯几何体是初始材料，检查几何体是夹具或已加工区域，需避免碰撞。
2. 曲线（Curve）与草图（Sketch）工具：通过绘制直线、圆弧、矩形等曲线，或创建草图来定义加工边界，如平面铣中的岛屿、腔体轮廓等，常用命令包括“基本曲线”“偏置曲线”“投影曲线”等，用于调整几何形状或创建辅助线。
3. 曲面（Surface）编辑：针对复杂曲面模型，使用“修剪体（Trim Body）”“缝合（Sew）”“延伸（Extend）”等命令优化曲面质量，确保刀具路径与曲面贴合紧密，避免过切或残留。

刀具创建与管理命令

刀具是加工的直接工具,合理选择和定义刀具参数至关重要，常用命令包括：

1. 创建刀具（Create Tool）：在“插入”菜单下选择“刀具”，创建铣刀（如平底刀、球刀、圆鼻刀）、钻头等，需设置刀具直径、刃长、圆角半径、刀具号等参数，并指定刀具材料（如硬质合金、高速钢）。
2. 刀具视图（Tool View）：在操作导航器中切换刀具视图，查看已创建刀具列表，右键可进行编辑、复制或删除操作，避免重复创建。
3. 刀具路径可视化（Tool Path Visualization）：通过“动态显示”或“静态显示”功能模拟刀具运动轨迹，检查刀具与几何体的碰撞情况，优化刀具长度和角度。

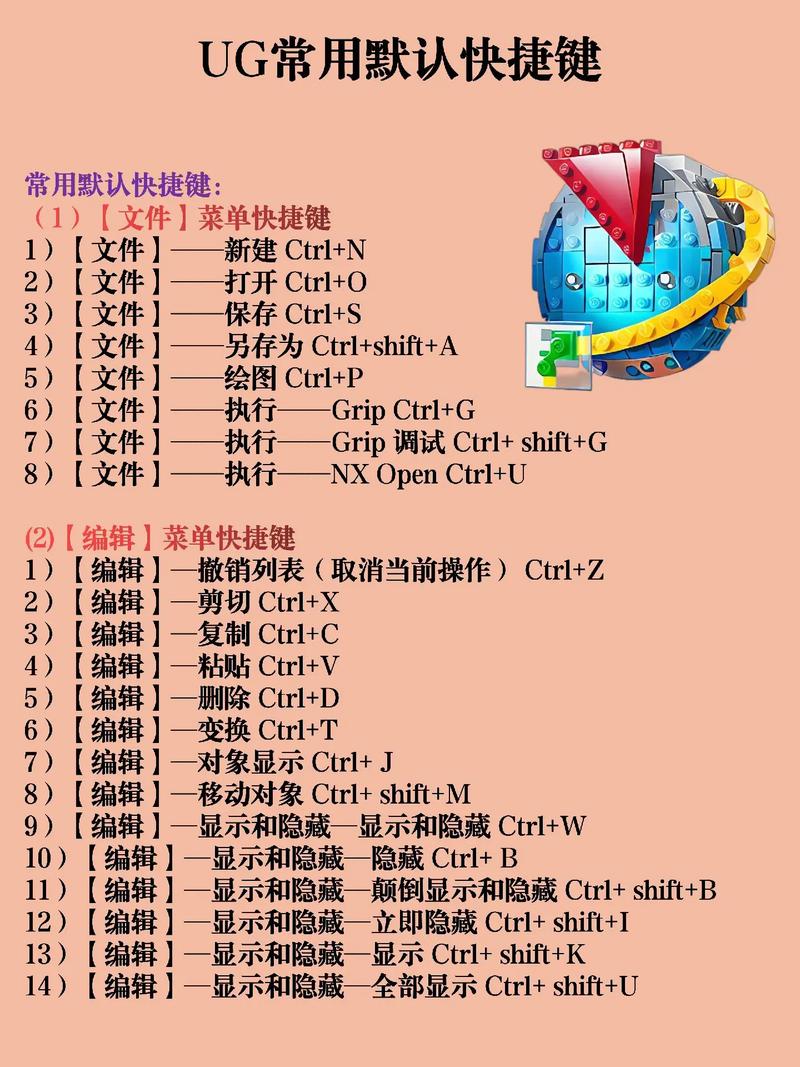

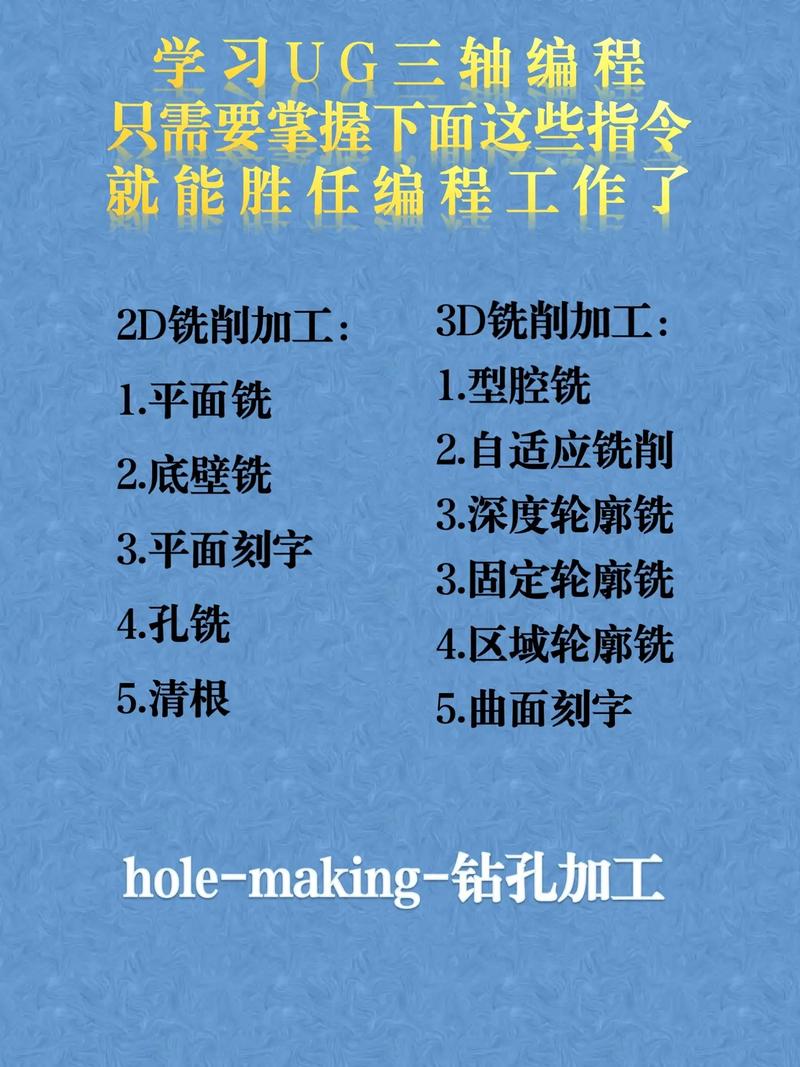

加工方法与操作命令

加工方法是UG编程的核心,根据加工类型选择合适的操作模板和参数设置，常用命令包括：

1. 平面铣（Planar Mill）：用于平面、侧面或轮廓加工，常用子类型包括“平面铣”“表面区域铣”“手动平面铣”，需定义切削模式（如跟随周边、平行、往复）、切削深度、步距等参数。
2. 型腔铣（Cavity Mill）：适用于曲面、型腔等粗加工，通过“切削层”命令设置每层切削深度，使用“余量”参数控制留给精加工的余量，常用“跟随部件”“跟随周边”等切削模式。
3. 固定轴曲面轮廓铣（Fixed Contour）：用于精加工复杂曲面，需驱动方法（如区域铣削、清根、边界驱动）和切削参数（如切削角、步距），驱动几何体”定义加工区域，“检查几何体”避免干涉。
4. 钻加工（Drilling）：包括钻孔、攻丝、镗孔等，使用“循环”命令选择钻孔循环类型（如啄式、深孔钻），设置深度、进给率等参数。
5. 多轴铣（Multi-Axis Mill）：针对复杂五轴加工，使用“可变轴曲面轮廓铣”“顺序铣”等命令，调整刀具轴矢量（如垂直于曲面、平行于矢量），优化加工角度。

参数设置与刀路优化命令

参数设置直接影响加工质量和效率,需结合材料和工艺要求调整，常用命令包括：

1. 切削参数（Cutting Parameters）：设置切削速度、进给率、主轴转速，根据刀具材料和工件硬度选择“切削速度库”中的推荐值。
2. 非切削移动（Non-Cutting Moves）：定义刀具的进刀、退刀、转移运动，如“安全距离”“初始平面”“进刀类型”（螺旋、线性），避免刀具冲击工件。
3. 进给率（Feed Rates）：分别设置快速移动、切削、进刀、退刀的进给速度，确保加工稳定性和表面质量。
4. 刀路优化（Tool Path Optimization）：使用“刀路修剪”“刀路合并”功能去除冗余刀路，缩短加工时间；通过“余量均匀”命令优化曲面精加工余量分布。

后处理与输出命令

后处理是将刀路转换为数控机床可识别的NC代码的关键步骤,常用命令包括：

1. 后处理构造器（Post Builder）：自定义后处理器，适配不同机床系统（如FANUC、SIEMENS），设置机床行程、坐标系、代码格式等。
2. 后处理（Post Process）：选择已创建的后处理器，输出NC程序（如.nc、.mpf文件），并设置输出路径和文件名。
3. 机床仿真（Machine Simulation）：通过“机床运动仿真”功能模拟机床加工过程，检查机床运动干涉、碰撞情况，确保程序安全性。

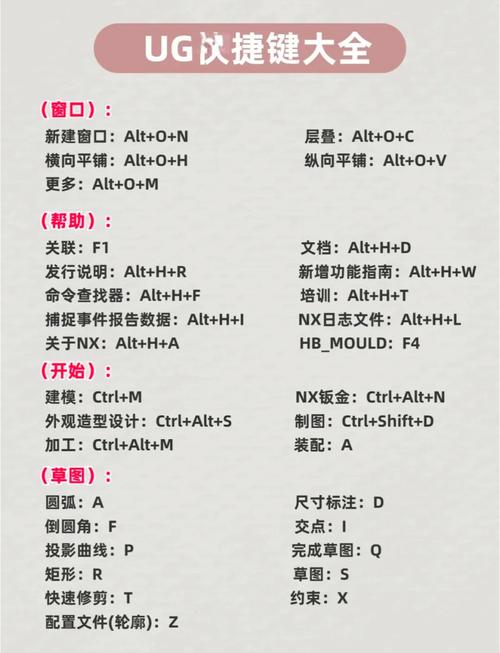

操作管理命令

操作管理用于组织和优化刀路序列,提高编程效率，常用命令包括：

1. 操作导航器（Operation Navigator）：切换程序顺序视图、几何体视图、刀具视图，拖拽操作调整加工顺序。
2. 刀路复制与粘贴（Copy/Paste）：复制相似操作（如不同型腔的粗加工），修改几何体或刀具参数，避免重复设置。
3. 刀路组（Group）：将同类操作（如所有精加工操作）创建为程序组，便于统一管理和修改参数。

相关问答FAQs

问题1：UG编程中如何避免过切和干涉？
解答：避免过切和干涉需从几何体定义、刀具选择和刀路设置三方面入手，确保部件几何体和检查几何体准确无误，使用“间隙验证”功能检查几何体重叠；根据曲面曲率半径选择合适刀具，避免刀具半径小于曲面最小曲率半径；在固定轴曲面轮廓铣中设置“干涉检查”，启用“过切检测”，并合理设置“安全距离”和“退刀距离”，确保刀具远离工件和夹具。

问题2：型腔铣粗加工时如何优化切削参数以提高效率？
解答：优化型腔铣粗加工参数需综合考虑刀具、材料和机床性能，根据刀具材料和工件硬度选择较大切削深度（如刀具直径的30%-50%）和步距（刀具直径的50%-60%），减少空行程；使用“切削层”命令设置“局部每刀深度”，在曲率较大区域减小切削深度，平坦区域增大深度；启用“摆线加工”选项，在狭窄区域避免刀具载荷过大，同时设置“优化刀路”功能去除空切，缩短加工时间。
