CAD2012中的填充命令是绘图过程中非常实用的工具,主要用于在封闭区域内填充图案、颜色或渐变效果，常用于表示材料的纹理、剖面的区域划分或图形的视觉区分，在AutoCAD 2012中，填充命令主要通过“图案填充和渐变色”对话框进行设置，其功能强大且灵活，能够满足不同场景下的绘图需求，以下将详细介绍CAD2012填充命令的使用方法、参数设置及注意事项。

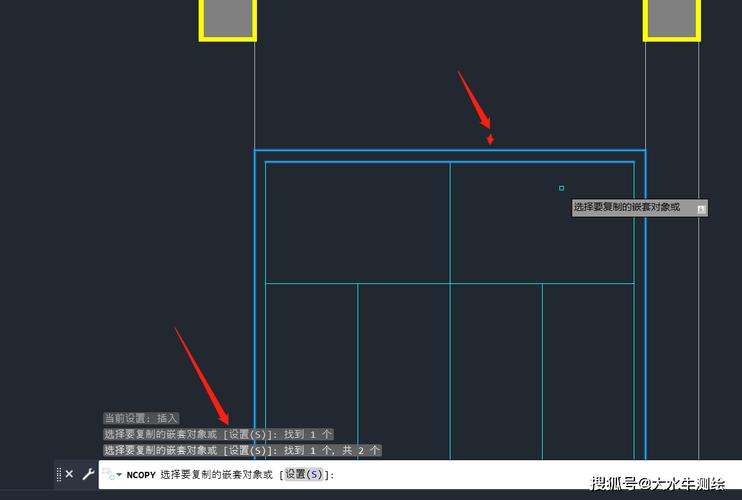

（图片来源网络，侵删）

填充命令的启动方式

在CAD 2012中，启动填充命令主要有以下三种方式：

功能区操作：切换到“常用”选项卡，在“绘图”面板中点击“图案填充”按钮（图标为倾斜的网格）。
命令行输入：在命令行中直接输入“HATCH”或快捷命令“H”，按回车键确认。
菜单栏操作：通过“绘图”→“图案填充”选项进入。

启动后,系统会弹出“图案填充和渐变色”对话框，这是设置填充参数的核心界面。

填充参数的详细设置

图案类型选择

对话框中的“类型和图案”区域用于选择填充样式：

类型：下拉菜单提供“预定义”、“用户定义”和“自定义”三种选项。
- 预定义：使用CAD内置的填充图案（如ANSI、ISO或其他标准图案），适合常规填充需求。
- 用户定义：用户可自定义简单图案，如平行线或网格，通过“角度”和“间距”调整方向和密度。
- 自定义：加载用户或第三方开发的.pat文件，适用于特殊图案需求。

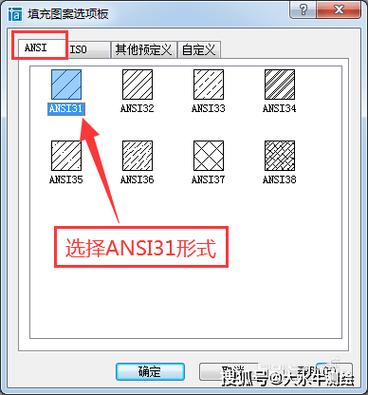

图案：当选择“预定义”时，可点击下拉箭头选择具体图案（如“ANSI31”表示斜线填充，“SOLID”表示纯色填充）。
样例：显示当前选中图案的预览效果，点击可快速更换图案。

填充角度和比例

角度：控制填充图案的旋转角度，单位为度。“ANSI31”默认角度为45°，若需调整为水平线，可输入0°。
比例：调整图案的疏密程度，比例值越大，图案越稀疏；值越小，图案越密集，若填充后显示为空白或过密，需调整此参数。

填充边界的选择

填充区域需通过边界定义,CAD 2012提供多种边界选择方式：

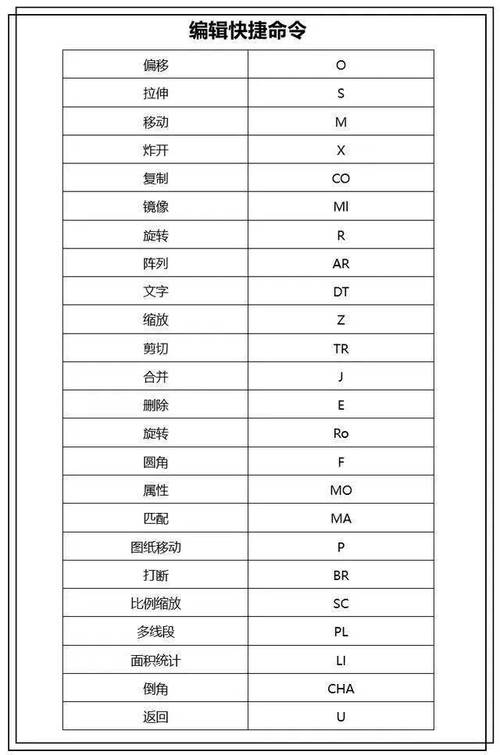

（图片来源网络，侵删）

拾取点：在封闭区域内单击，系统自动检测边界并填充，此方法要求区域完全封闭，若有间隙可能导致填充失败。
选择对象：手动选择作为边界的线条、多段线等图形，适合非连续边界的填充。
删除边界：填充后可删除部分边界线，使填充区域与外部连通。
重新创建边界：为已填充的区域生成新的封闭边界（如多段线），便于后续编辑。

填充选项的设置

在“选项”区域，可调整填充的显示和关联性：

关联：勾选后，当修改边界形状时，填充图案会自动更新；取消关联则填充图案与边界独立。
创建独立的图案填充：当选择多个封闭区域时，勾选此项可使每个区域的填充为独立对象，便于单独编辑。
绘图次序：设置填充与边界的显示层级，如“置于边界之后”可使边界线显示在填充之上。

孤岛和渐变色填充

孤岛检测：勾选“孤岛检测”后，系统会识别封闭区域内的子区域（孤岛），并可选择“普通”、“外部”或“忽略”三种填充方式。
- 普通：交替填充孤岛与外部区域（最常用）。
- 外部：仅填充最外层区域，忽略内部孤岛。
- 忽略：忽略所有孤岛，填充整个封闭区域。
渐变色填充：切换到“渐变色”选项卡，可设置单色或双色渐变，调整颜色、方向和角度，常用于表现光影或材质过渡效果。

填充的编辑与修改

完成填充后,若需调整参数，可通过以下方式编辑：

双击填充图案：直接打开“图案填充编辑”对话框，修改角度、比例等参数。
使用特性面板：选中填充对象后，按“Ctrl+1”打开特性面板，可精细调整各项属性。
分解填充：输入“EXPLODE”命令分解填充图案，但分解后图案将失去关联性，且部分图案可能转换为多条线段，影响文件大小，不建议随意使用。

填充失败的常见原因及解决方法

边界未完全封闭：检查图形是否有微小间隙，可通过“边界”命令（BOUNDARY）重新生成封闭多段线，或使用“间隙检测”功能（在“图案填充和渐变色”对话框中点击“更多选项”后勾选“允许的间隙”）。
填充比例过小或过大：根据图形尺寸调整比例值，例如填充1m×1m的区域时，“ANSI31”的比例可设置为100-200。
填充对象被锁定或冻结：检查图层设置，确保填充所在图层未被锁定或冻结。

填充命令的优化技巧

使用填充原点：在“图案填充和渐变色”对话框中点击“原点”选项，可设置填充图案的起始点，使多个区域的图案对齐整齐。
继承特性：在“图案填充”对话框中点击“继承特性”按钮，可复制已有填充对象的样式，快速应用到新区域。
控制填充显示性能：对于复杂图形，可通过“视图”→“重生成”或输入“ Regen”命令优化显示，或暂时关闭填充（输入“FILL”后输入“OFF”）以提高绘图速度。
