在CAD软件中,三维倒角命令是用于对三维实体边角进行修饰的重要工具，能够通过在相邻面之间创建平坦的过渡区域，消除尖锐边角，改善模型的视觉效果和实用性，与二维倒角不同，三维倒角需要考虑实体的空间结构、边的类型以及倒角参数对整体模型的影响，因此掌握其操作方法和应用场景对提高建模效率至关重要。
三维倒角命令的调用方式
在主流CAD软件（如AutoCAD、SolidWorks等）中，三维倒角命令的调用路径略有差异，但核心功能一致，以AutoCAD为例，用户可通过以下方式启动命令：
- 功能区：切换至“三维建模”选项卡，在“实体编辑”面板中点击“倒角”按钮；
- 命令行：直接输入CHAMFER并按回车键；
- 菜单栏：依次选择“修改”→“三维操作”→“倒角”。
调用命令后，系统会提示用户选择第一条边，此时需根据设计需求精准选取目标边，避免误操作。
三维倒角的核心参数设置

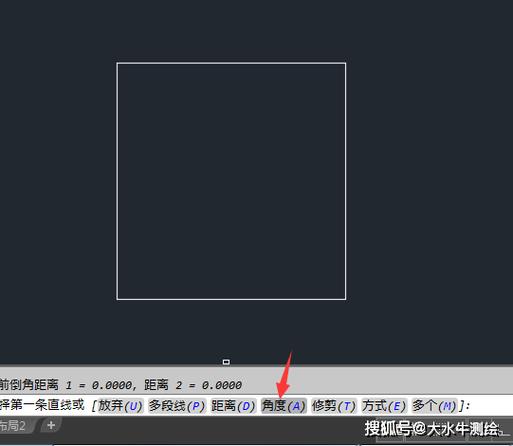

三维倒角的执行依赖于两个关键参数：倒角距离和倒角角度（部分软件支持“距离+距离”或“距离+角度”两种模式）。
- 倒角距离：指从选定边沿两个相邻面分别延伸的距离，若设置两个不同距离，将生成非对称倒角；若距离相等，则生成对称倒角，对一个长方体的上棱边进行倒角，若设置距离均为5mm，倒角后将形成边长为5mm的正方形截面过渡。
- 倒角角度：仅在“距离+角度”模式下生效，用于控制倒角面与其中一个参考面的夹角，适用于需要精确控制倾斜角度的场景，如机械零件中的装配导向角。
参数设置可通过命令行交互输入,或在弹出的“倒角”对话框中可视化调整，需注意，倒角距离不能大于相邻面的最小尺寸，否则可能导致模型自交或报错。
三维倒角的操作步骤
以AutoCAD为例,标准操作流程如下：
- 选择目标实体：通过单击或窗口选取需要倒角的三维模型；
- 指定倒角边：单击实体上的待倒角棱边，系统会高亮显示该边及其相邻面；
- 设置基面：默认情况下，第一个选择的面为基面，可通过“下一个”选项切换基面；
- 输入倒角参数：根据提示输入倒角距离（或距离+角度），确认参数后按回车键；
- 预览并确认：系统生成预览效果，用户可检查倒角是否符合设计要求，输入“Y”确认执行，或“N”重新参数。
对于复杂模型（如带有曲面或孔洞的实体），建议在倒角前通过“隔离”或“隐藏”功能简化显示，以提高选择精度。
三维倒角的常见问题与解决策略
-
倒角后模型异常：
- 现象：倒角后实体出现裂缝、重叠或无法生成。
- 原因：通常由倒角距离过大、边线不连续或模型拓扑错误导致。
- 解决：检查边的连续性，使用“检查”命令验证模型完整性，适当减小倒角距离或分段倒角。
-
倒角参数不生效：
- 现象：输入参数后倒角尺寸与预期不符。
- 原因：可能因基面选择错误或模型单位设置冲突。
- 解决：重新确认基面方向，检查单位一致性（如毫米与米的混用），必要时使用“列表”命令查看当前实体参数。
三维倒角的应用场景
三维倒角广泛应用于机械设计、产品外观造型及工程结构优化中：
- 机械零件：对轴类、盘类零件的边角进行倒角，可避免装配时的刮伤，并减少应力集中；
- 产品外观：在消费电子产品（如手机、家电）设计中，通过小距离倒角提升手握舒适度和美观度；
- 建筑建模：对墙体、楼梯的尖锐边缘进行倒角，模拟真实施工中的圆角处理。
三维倒角的优化技巧
- 分步倒角：对于相交边较多的模型，建议按优先级分步倒角，避免一次性处理多条边导致的参数冲突；
- 使用“并集”预处理：若多个实体需统一倒角，可先通过“并集”命令合并为单一实体，减少计算量；
- 参数化设计：在支持参数化的软件（如SolidWorks）中，可将倒角尺寸设置为驱动尺寸，便于后期修改。
相关问答FAQs
Q1：三维倒角与圆角命令有何区别？

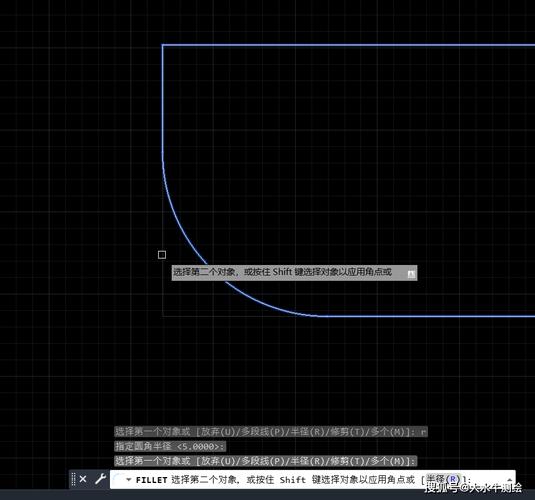

A1：三维倒角（Chamfer）通过平面过渡连接相邻面，生成直线或斜线边，适用于需要明确角度或距离的场景（如导向面）；而圆角（Fillet）通过曲面过渡生成圆弧边，主要用于应力分散或外观圆润化，倒角的参数控制更精确，圆角则更适合自然流畅的形态设计。
Q2：如何对三维曲面进行倒角？
A2：标准三维倒角命令仅适用于实体模型，若需对曲面倒角，需通过以下步骤：① 使用“曲面拉伸”或“曲面偏移”创建过渡面；② 通过“曲面修剪”或“圆角曲面”命令（如AutoCAD的FILLET曲面选项）实现圆角过渡；③ 或将曲面转换为实体（使用“加厚”命令），再执行实体倒角，部分高端软件（如Creo）提供专门的曲面倒角工具，可直接处理复杂曲面边角。
