CAD中的Shade命令是三维建模和可视化操作中的一项基础功能，主要用于通过着色方式直观展示三维模型的立体效果，帮助用户快速观察模型形态、结构及空间关系，与线框显示相比，Shade命令通过填充表面颜色或材质，使模型更具真实感，尤其在设计验证、方案演示和复杂结构分析中具有重要作用，以下从命令功能、使用方法、参数选项、应用场景及注意事项等方面详细展开说明。
Shade命令的核心功能
Shade命令的核心作用是将三维模型的线框结构转换为着色表面，通过光照、颜色和材质（若已应用）的渲染，生成具有立体感的视觉效果，其功能主要体现在以下四方面：
- 直观展示模型形态：线框模式下，三维模型仅由线条构成，易产生视觉混乱（如复杂模型的交叉线条难以分辨），Shade命令通过填充表面，可清晰展示模型的轮廓、曲面连续性及实体特征，便于快速判断设计合理性。
- 辅助结构分析与验证：在机械设计、建筑设计中，通过着色可直观观察零件间的装配关系、孔洞位置、壁厚均匀性等，减少因视觉误判导致的设计错误。
- 提升设计沟通效率：着色后的模型更接近实物效果，便于向非专业人员（如客户、施工方）展示设计意图，降低沟通成本。
- 为后续渲染提供基础：Shade命令是高级渲染（如Render命令）的预处理步骤，通过基础着色可预览光照和材质效果，为调整渲染参数提供参考。
Shade命令的使用方法
在AutoCAD中，激活Shade命令的方式多样，用户可根据操作习惯选择：
命令行输入
直接在命令行输入 SHADE 或快捷键 SHA，按回车键确认，命令行会提示当前着色模式，用户可通过输入模式编号（如2、3等）切换不同着色效果（具体模式见下文参数说明）。

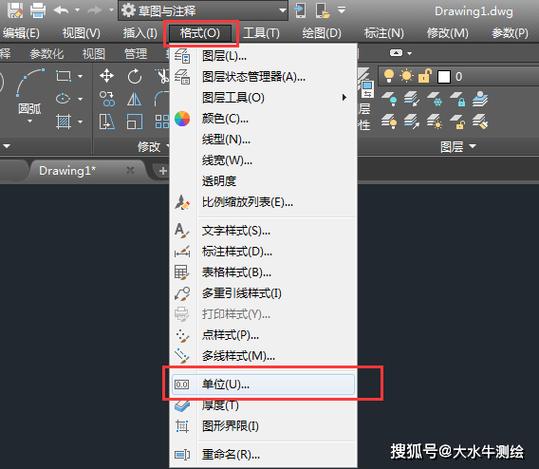

菜单栏调用
依次点击 【视图】→【着色】，在子菜单中选择对应的着色模式（如“二维线框”“三维隐藏”“真实感”等）。
工具栏按钮
在“三维建模”工作空间中，找到“视图”选项卡下的“视觉样式”面板，直接点击对应着色模式的图标（如“带边缘着色”“灰度”等）。

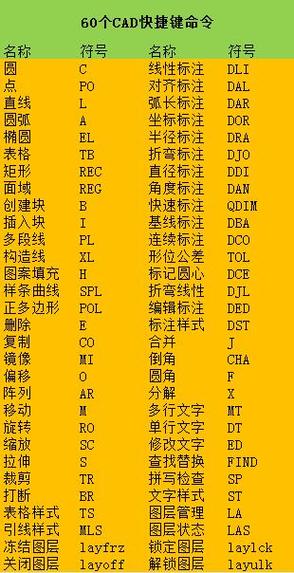

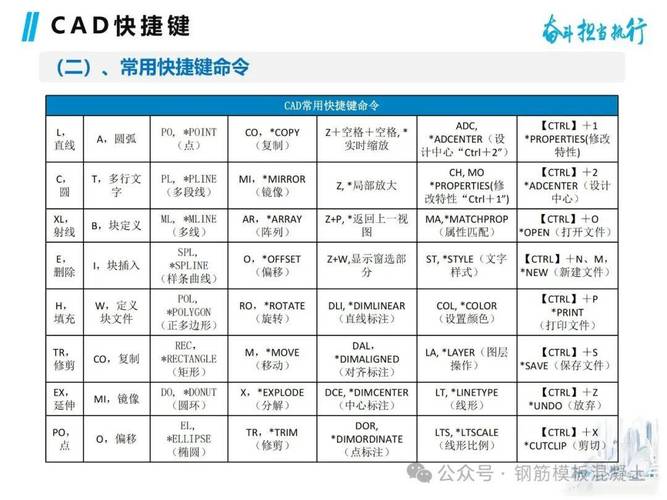

快捷键组合
部分着色模式可通过快捷键快速切换：
2DS：切换到“二维线框”模式；3DS：切换到“三维线框”模式；H：激活“三维隐藏”模式（消隐显示）；G：切换到“灰度”模式。
Shade命令的参数选项与视觉样式
Shade命令的核心是“视觉样式”（Visual Styles），AutoCAD提供了多种预设样式，用户可通过调整参数控制着色效果，以下是常用视觉样式的说明及对比：
| 视觉样式名称 | 命令行输入代号 | 显示效果 | 适用场景 |
|---|---|---|---|
| 二维线框（2D Wireframe） | 1 | 仅显示模型轮廓线，无着色，颜色为图层或对象指定颜色 | 绘制或编辑二维图形、三维模型的线框结构修改 |
| 三维线框（3D Wireframe） | 2 | 显示三维线框，包含UCS图标和栅格，可显示线框的深度关系 | 简单三维模型的线框观察，需同时查看前后结构时 |
| 三维隐藏（3D Hidden） | 3 | 隐藏被遮挡的线条，仅显示可见表面轮廓，表面无填充 | 观察模型外部轮廓，快速判断结构遮挡关系（如装配体中的零件干涉） |
| 平面着色（Flat Shaded） | 4 | 表面以多边形面片填充，颜色为对象或图层颜色，无平滑过渡，边缘清晰 | 简单三维模型的基础着色，观察面片构成（如有限元分析前的网格预览） |
| 体着色（Gouraud Shaded） | 5 | 表面平滑着色，颜色渐变过渡，边缘柔和，接近真实光照效果 | 复杂曲面模型（如产品外观、汽车外壳）的形态观察 |
| 带边缘着色（Flat with Edges） | 6 | 平面着色+显示边缘线，兼顾表面填充与轮廓清晰度 | 需同时观察表面效果和结构细节（如机械零件的圆角、孔洞位置） |
| 灰度（Grayscale） | 7 | 以灰度层次着色，去除颜色干扰，突出模型光影效果 | 专注模型形态和光影关系（如雕塑设计、建筑体量分析） |
| 勾画（Sketchy） | 8 | 手绘风格着色，边缘不规则抖动，模拟铅笔素描效果 | 概念设计展示、方案汇报（增加艺术感） |
参数调整技巧
- 自定义视觉样式：通过
VISUALSTYLES命令打开“视觉样式管理器”，可修改面样式、光照、边缘显示等参数（如调整“面颜色”为“对象颜色”“单色”或“渐变”，修改“边缘模式”为“镶嵌面”“素线”或“无”）。 - 动态着色控制：在着色模式下，仍可执行移动、旋转、缩放等视图操作，系统会实时更新着色效果，便于多角度观察模型。
Shade命令的典型应用场景
机械设计领域
在零件建模阶段，通过“带边缘着色”模式可观察圆角、倒角、螺纹等细节的加工效果；在装配体设计中，利用“三维隐藏”模式快速检查零件间是否存在干涉（如轴与孔的配合间隙），或通过“体着色”模式验证装配后的整体形态。
建筑与室内设计
建筑方案设计中，通过“灰度”模式分析建筑体量与光影关系（如日照模拟）；室内设计中，使用“真实感”样式（需配合材质贴图）预览墙面、地面、家具的材质搭配效果，辅助客户决策。
产品设计
对于消费电子产品（如手机、耳机），通过“体着色”模式观察曲面流畅性，结合“视觉样式管理器”调整高光和阴影效果，模拟产品在不同光照下的外观，优化工业设计方案。
教学与演示
在工程制图或CAD教学中，Shade命令可帮助学生理解三维模型的投影关系（如通过“三维隐藏”模式对比三视图与立体模型的对应关系）；在方案汇报中，勾画样式的着色效果可使演示更生动，避免纯线框的枯燥感。
使用注意事项
- 性能影响：复杂模型（如高精度曲面、大型装配体）在着色模式下可能占用较多系统资源，导致操作卡顿，建议在编辑阶段使用“三维线框”模式，仅在观察时切换到着色模式；或通过
LOFT、REVOLVE等命令优化模型面片数量，降低复杂度。 - 与渲染的区别：Shade命令是实时着色，侧重快速预览，效果相对简单（默认无阴影、反射、折射等高级效果）；而Render命令（渲染）是基于光线追踪的精细计算，可生成照片级真实感图像，但耗时较长，两者需结合使用：Shade用于初步验证，Render用于最终输出。
- 颜色与材质优先级：着色效果优先显示对象自身颜色（通过
COLOR命令设置），若未指定颜色则使用图层颜色；若已为对象附加材质（通过MATERIALS命令），则材质颜色会覆盖对象颜色，此时需通过“真实感”或“概念”视觉样式查看材质效果。 - UCS与视图关系：着色效果受当前UCS（用户坐标系）和视图方向影响，在等轴测视图下着色，立体感更明显；若模型显示异常，可尝试通过
PLAN命令切换到平面视图或UCS命令调整坐标系。
相关问答FAQs
问题1：Shade命令与Render命令有什么区别？如何选择使用？
解答：Shade命令（着色）和Render命令（渲染）是CAD中两种不同的可视化工具，核心区别在于效果和效率：
- 效果差异：Shade是实时着色，仅提供基础的颜色、光照和边缘显示，无阴影、反射、纹理等高级效果，侧重快速预览模型形态；Render是基于物理光线追踪的精细渲染，可模拟真实光照（如阳光、室内灯光）、材质纹理（如金属、木材）、阴影、反射/折射等，生成照片级图像，侧重最终成果展示。
- 效率差异：Shade几乎无延迟，适合建模过程中的频繁观察；Render需较长时间计算（复杂模型可能需数分钟至数小时），适合方案定稿后的输出（如效果图、宣传图）。
- 选择建议：建模编辑阶段用Shade（如检查结构、验证形态）；方案汇报或最终交付时用Render（如生成产品效果图、建筑漫游动画），两者可结合：先用Shade调整模型和材质，再用Render输出高质量图像。
问题2：为什么着色后模型颜色与设置的颜色不一致？如何解决？
解答：着色后模型颜色与预期不符，通常由以下三种原因导致，可针对性解决：
- 材质覆盖：若模型已附加材质（通过
MATERIALS命令命令），材质颜色会优先于对象颜色显示，解决方法：打开“材质编辑器”，检查材质的“颜色”参数是否设置为“按对象”（此时材质颜色继承对象颜色），或直接修改材质颜色为预期值；若需去除材质，可通过RMAT命令打开材质管理器，删除已附加的材质。 - 视觉样式设置：部分视觉样式（如“灰度”“概念”）会强制使用特定颜色（如灰度层次、自定义渐变色），覆盖对象颜色，解决方法：切换到“体着色”或“带边缘着色”模式，这两种模式默认显示对象颜色；或通过
VISUALSTYLES命令打开管理器，在“面颜色”选项中选择“对象颜色”。 - 显示设置问题：显卡驱动或CAD显示设置异常可能导致颜色显示错误，解决方法：尝试重启CAD；检查“选项”→“显示”→“颜色”中，三维模型的背景色和前景色是否设置正确；更新显卡驱动至最新版本，或切换CAD的“图形性能”模式（通过
3DCONFIG命令，选择“高性能”或“基本模式”）。
