在CAD软件中,封口命令是用于将开放图形（如直线、多段线、圆弧等）的起点和终点连接起来，形成闭合图形的重要工具，该命令在绘制封闭区域、定义面域或为后续操作（如填充、拉伸）做准备时非常常用，不同版本的CAD（如AutoCAD、浩辰CAD等）中，封口命令的实现方式可能略有差异，但核心功能一致，通常通过“编辑多段线”（PEDIT）命令或专门的“闭合”选项实现。

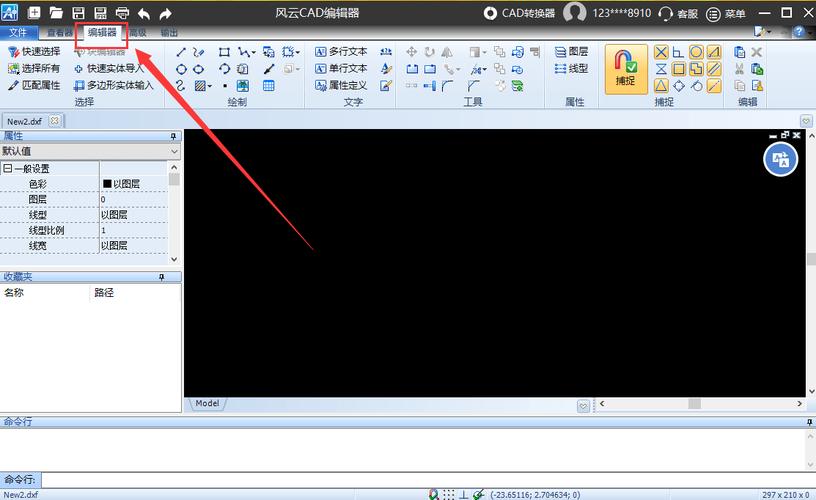

（图片来源网络，侵删）
封口命令的使用方法
以AutoCAD为例,封口操作主要通过以下步骤完成：
- 执行PEDIT命令：在命令行输入“PEDIT”并回车，或通过“修改”→“对象”→“多段线”菜单路径打开命令。
- 选择目标对象：根据提示选择需要封口的开放图形，若所选对象不是多段线，系统会询问是否将其转换为多段线，输入“Y”并回车确认。
- 选择封口选项：进入多段线编辑模式后，命令行会显示多个选项（如闭合、合并、宽度等），输入“C”（闭合）并回车，软件会自动将图形的起点和终点用直线或圆弧连接，形成闭合路径。
特殊场景处理：
- 非多段线对象的封口：若需封口的图形由多条独立直线或圆弧组成，需先使用“PEDIT”命令的“合并”选项将其转换为单一多段线，再执行“闭合”操作。
- 圆弧与直线的混合封口：当起点和终点为圆弧时，闭合选项会生成圆弧连接；若为直线，则生成直线连接，用户可通过“PEDIT”中的“拟合”或“样曲线”选项调整闭合后的平滑度。
封口命令的常见应用场景
| 应用场景 | 操作说明 |
|---|---|
| 闭合多段线 | 用于绘制封闭轮廓，如矩形、多边形，或修复未闭合的二维图形。 |
| 面域创建前准备 | 封闭图形后，可通过“REGION”命令生成面域，为布尔运算（并集、差集、交集）提供基础。 |
| 填充图案边界 | 使用“HATCH”命令填充图案时，边界必须闭合，否则填充会失败。 |
| 三维建模基础 | 在拉伸（EXTRUDE）、旋转（REVOLVE）等三维操作中，闭合二维路径是生成实体或曲面的前提。 |
注意事项
- 图形共面性：确保待封口的图形在同一平面内，否则闭合后可能出现异常扭曲。
- 起点与终点重合：若起点和终点已接近但未完全重合，闭合命令可能无法生效，需使用“端点捕捉”或“延伸”命令调整位置。
- 复杂图形的处理：对于含有多条分支的复杂图形，建议先分解（EXPLODE）再重新组合，避免闭合失败。
相关问答FAQs
Q1：为什么使用PEDIT命令的“闭合”选项后，图形仍显示为开放状态？
A：可能原因有两个：一是所选图形的起点和终点未精确重合（存在微小间隙），可通过“ZOOM”命令放大查看，使用“移动”（MOVE）或“拉伸”（STRETCH）命令调整端点位置；二是图形包含非多段线对象（如圆、椭圆），需先将其转换为多段线（使用“PEDIT”的“转换”选项），再执行闭合操作。
Q2：封口后的多段线如何调整闭合段的样式（如直线改为圆弧）？
A：闭合后，可通过“PEDIT”命令的“编辑顶点”选项进入顶点编辑模式，选中起点或终点处的顶点，使用“拟合”或“样曲线”选项将闭合段转换为圆弧，也可直接使用“圆角”（FILLET）或“倒角”（CHAMFER）命令对闭合端点进行圆弧化处理，但需注意命令参数的设置。
