CAD函数命令是计算机辅助设计（CAD）软件中的核心工具，通过输入特定的指令来执行绘图、编辑、分析等操作，掌握这些命令能够显著提升设计效率和精度，以下将从基础绘图、编辑修改、标注注释、视图控制及高级功能五个维度，详细解析常用CAD函数命令的使用方法及技巧。
基础绘图命令

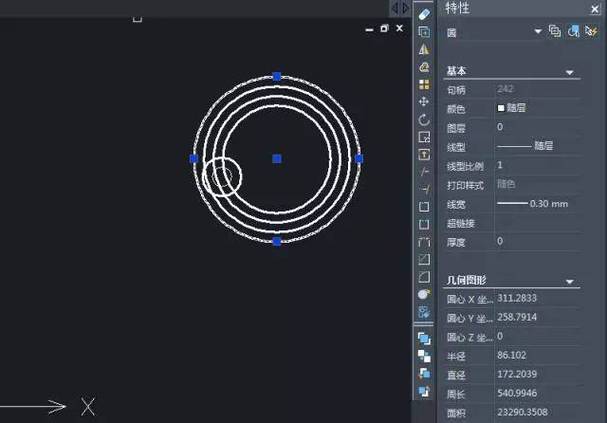

基础绘图命令是构建图形的基石,主要包括直线、圆、多段线等，LINE命令用于绘制连续直线，输入“L”后指定起点和终点即可；CIRCLE命令（快捷键C）可通过圆心半径、两点或三点方式创建圆；PLINE命令（快捷键PL）则能绘制由直线和圆弧组成的连续线段，且可统一设置线宽，RECTANGLE命令（REC）快速生成矩形，POLYGON命令（POL）绘制正多边形，这些命令均支持参数化输入，如输入“@长度,角度”可指定相对坐标，实现精确绘图。
编辑修改命令

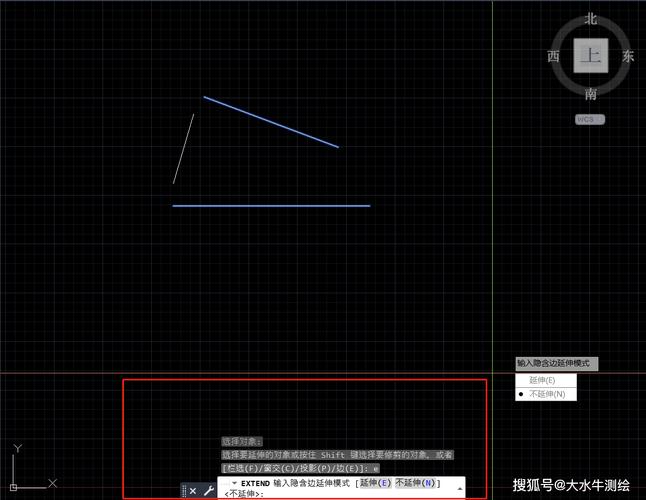

编辑命令用于调整已有图形的形状和位置,常用命令包括：MOVE（M）移动对象，需先选择对象再指定基点和位移点；COPY（CO）复制对象，支持多次复制；ROTATE（RO）围绕基点旋转对象，可输入角度值或动态拖动；SCALE（SC）等比例缩放对象，需指定比例因子；TRIM（TR）和EXTEND（EX）分别用于修剪和延伸对象至边界，需先选择边界再选择要编辑的对象；OFFSET（O）可创建平行于原对象的曲线，通过指定偏移距离实现；FILLET（F）和CHAMFER（CHA）则用于倒圆角和倒角，可设置半径或距离参数。
标注注释命令

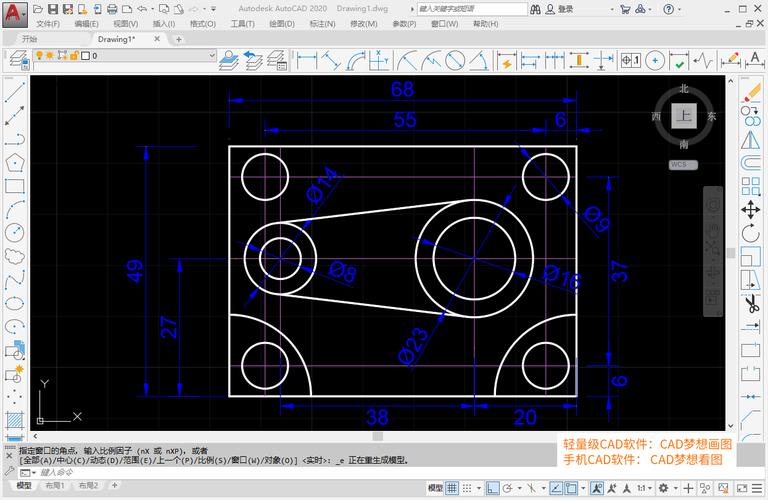

标注是图形尺寸和说明的关键,DIMLINEAR（DLI）用于线性标注，可标注水平或垂直尺寸；DIMALIGNED（DAL）对齐标注，尺寸线与标注对象平行；DIMRADIUS（DRA）和DIMDIAMETER（DDI）分别标注半径和直径；DIMANGULAR（DAN）标注角度尺寸，文字注释使用TEXT（T）或MTEXT（MT）命令，MT支持多行文字输入和格式设置，QLEADER（LE）可快速引出标注，通过设置引线样式和箭头类型，使注释更清晰。
视图控制命令
视图控制命令帮助用户高效查看和操作复杂图形,ZOOM（Z）命令中，“E”显示全部图形，“W”窗口放大，“P”恢复上一视图；PAN（P）平移视图，不改变显示比例；VIEW（V）管理命名视图，可保存和恢复特定显示状态；3DORBIT（3DO）用于三维模型动态旋转查看；LAYISO（LI）隔离图层，仅显示选定图层上的对象，便于局部编辑。
高级功能命令
高级命令提升设计效率和管理能力,BLOCK（B）创建图块，将重复使用的图形定义为块，便于插入和修改；WBLOCK（W）将块保存为独立文件；LAYER（LA）管理图层，设置颜色、线型和线宽；MATCHPROP（MA）匹配对象属性，将一个对象的特性（如颜色、线型）应用到其他对象；ARRAY（AR）阵列对象，支持矩形阵列和环形阵列，可设置行数、列数及角度；XREF（XR）外部参照，插入其他图形文件作为参照，实现协同设计。
以下为部分常用命令的快捷键及功能总结：
| 命令全称 | 快捷键 | 主要功能 |
|---|---|---|
| LINE | L | 绘制直线 |
| CIRCLE | C | 绘制圆 |
| MOVE | M | 移动对象 |
| COPY | CO | 复制对象 |
| TRIM | TR | 修剪对象 |
| DIMLINEAR | DLI | 线性标注 |
| ZOOM | Z | 缩放视图 |
| BLOCK | B | 创建图块 |
| LAYER | LA | 管理图层 |
在实际操作中,命令行输入是高效的关键，例如输入“C”后按空格键，再按提示输入圆心坐标和半径即可完成圆的绘制，部分命令支持透明使用，如在绘图过程中输入“Z W”可临时切换窗口缩放而不中断当前命令，通过自定义快捷键和设置命令别名（如在PGP文件中修改），可进一步优化工作流程。
相关问答FAQs
Q1: 如何快速选择复杂图形中的对象？
A1: 可使用“快速选择”（QSELECT）命令，通过设置图层、颜色、线型等过滤条件批量选择对象；或在命令行输入“SELECT”后使用“窗口多边形”（WP）或“交叉多边形”（CP）选项，通过绘制不规则多边形选择复杂区域内的对象，按住Ctrl键可逐个添加或删除选择对象。
Q2: CAD中如何实现图形的精确对齐？
A2: 可使用“对象捕捉”（OSNAP）功能，开启端点、中点、交点等捕捉模式，确保对象精确定位；或使用“对齐”（ALIGN）命令，通过指定源点和目标点，将对象移动、旋转并缩放至与参考对象对齐；对于二维图形，还可利用“坐标输入”（如输入绝对坐标“X,Y”或相对坐标“@X,Y”）实现精确绘制。
