CAD切割线命令是计算机辅助设计（CAD）软件中用于对图形对象进行分割或修剪的重要工具，其核心功能是通过指定的边界线将目标对象精确切割成多个独立部分，或去除不需要的线段，从而提升绘图效率和精度，在不同CAD软件中，切割线命令的实现方式和名称可能略有差异，但基本原理和操作流程相似，以下将以AutoCAD为例，详细解析切割线命令的使用方法、技巧及注意事项。
切割线命令的基本概念与作用
切割线命令在AutoCAD中主要通过“修剪”（TRIM）和“延伸”（EXTEND）命令组合实现，部分情况下也可使用“分割”（BREAK）或“拉长”（LENGTHEN）命令辅助完成，其核心作用包括：
- 精确分割对象：通过选择切割边界，将直线、多段线、圆弧等对象切断为多个独立部分，便于后续编辑。
- 去除冗余线段：在复杂图形中快速修剪掉超出边界的线段，保持图形整洁。
- 调整对象长度：通过延伸或修剪功能，精确控制对象端点的位置，满足设计尺寸要求。
切割线命令的操作步骤
以AutoCAD中最常用的“修剪”命令为例，其操作流程可分为以下步骤：
启动命令
- 命令行输入：在命令行中输入
TRIM（快捷键TR），按回车键确认。 - 功能区调用：切换至“修改”选项卡，点击“修剪”按钮。
选择切割边界
- 执行命令后,命令行提示“选择对象或 <全部选择>：”，此时需先选择作为切割边界的对象（如直线、圆弧、多段线等）。
- 可通过“窗口选择”或“交叉选择”框选多个边界对象，按回车键确认选择。
选择被切割对象
- 确认边界后,命令行提示“选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]：”。
- 鼠标左键点击需要去除的线段部分,系统会自动延伸至最近的边界并删除多余部分。
特殊选项说明
- 栏选（F）：通过绘制一条临时直线，批量选择与该线相交的所有对象进行修剪。
- 窗交（C）：通过矩形窗口选择与窗口相交的对象，适合快速修剪大量线段。
- 边（E）：控制是否延伸边界，选择“延伸”时，即使边界与对象不相交也可修剪；选择“不延伸”时，仅修剪与边界直接相交的部分。
完成操作
- 重复选择需要修剪的对象,直至所有多余线段被去除，按回车键退出命令。
切割线命令的高级技巧
结合“延伸”命令实现双向切割
当需要将对象同时向两个边界延伸或修剪时,可先使用“修剪”命令去除一侧多余部分，再切换至“延伸”命令（快捷键EX），选择另一边界完成剩余操作。
使用“投影”选项处理3D图形
在三维绘图中,通过“投影（P）”选项可设置修剪的投影方式，包括“无”（仅修剪当前平面对象）、“UCS”（基于当前坐标系修剪）和“视图”（沿视线方向修剪），确保3D切割精度。
快速切割复杂对象

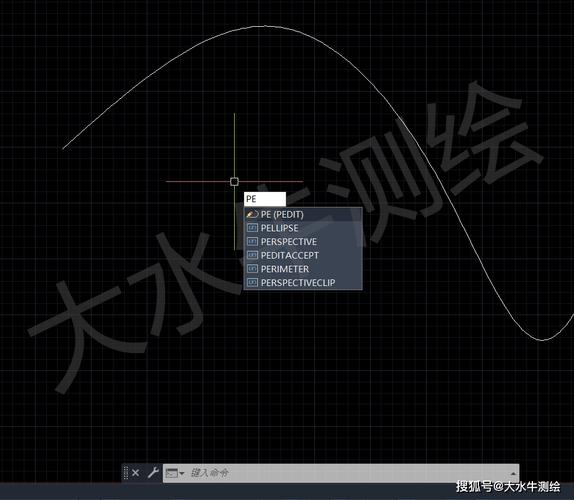

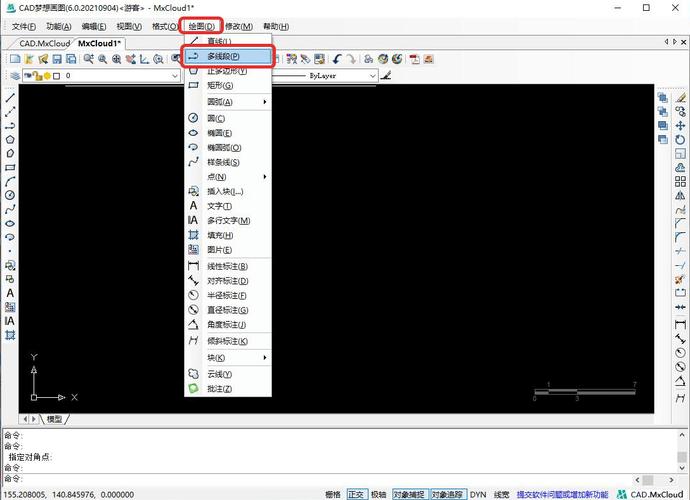

对于由多段线、块或外部参照组成的复杂对象，可先将其“分解”（X命令）为单一元素，再执行切割操作，避免因对象嵌套导致的修剪失败。
动态输入与极轴追踪

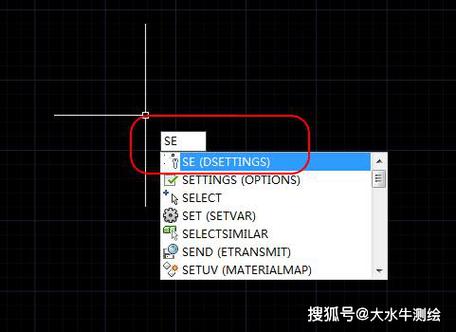

启用“动态输入”（F12）和“极轴追踪”功能，可在切割过程中实时显示线段长度和角度，提升切割位置的准确性。
常见问题与注意事项
- 边界未选择导致修剪失败：需确保先选择有效的边界对象，且边界与被修剪对象实际相交或通过“边（E）”选项设置为延伸模式。
- 块或图层被锁定无法修剪：修剪前需检查对象所在图层是否解锁，或将块分解为独立元素。
- 误操作恢复：若修剪错误，可按
Ctrl+Z撤销，或在命令行中输入“放弃（U）”逐步回退操作。
切割线命令的应用场景
| 应用场景 | 操作方法示例 |
|---|---|
| 建筑平面图门窗开洞 | 使用“修剪”命令以墙体为边界，切割出门窗洞口位置，再通过“打断”命令调整洞口尺寸。 |
| 机械零件轮廓加工 | 以辅助线为边界，修剪掉多余圆弧或直线，形成精确的零件轮廓。 |
| 电路板导线分割 | 通过“栏选（F）”选项快速修剪交叉的导线，确保线路连接清晰。 |
相关问答FAQs
Q1: 如何使用切割线命令将一个圆分割为多个弧段？
A1: 首先绘制两条或多条直线作为切割边界，确保直线与圆相交，执行“修剪”命令（TR），选择所有直线作为边界，然后依次点击圆上需要去除的部分，即可将圆分割为独立的圆弧，若需保留弧段，只需点击不需要的部分即可。
Q2: 切割线命令在修剪时无法选择对象，可能的原因及解决方法？
A2: 可能原因包括：① 对象所在图层被冻结或锁定；② 边界与被修剪对象未实际相交且未启用“延伸”模式；③ 对象属性（如颜色、线型）导致选择困难，解决方法：① 检查图层状态并解锁；② 在“边（E）”选项中选择“延伸”；③ 使用“快速选择”（QSELECT）命令按属性筛选对象后再修剪。
通过掌握切割线命令的操作技巧和注意事项,可显著提升CAD绘图的效率和准确性，无论是简单的二维图形还是复杂的三维模型，都能实现精准的分割与编辑。
